TG 70
-50 °C až 350 °C (krátkodobě 400 °C)

TG 70
-50 °C až 350 °C (krátkodobě 400 °C)

TG 70
-50 °C až 350 °C (krátkodobě 400 °C)

BBB

--%>

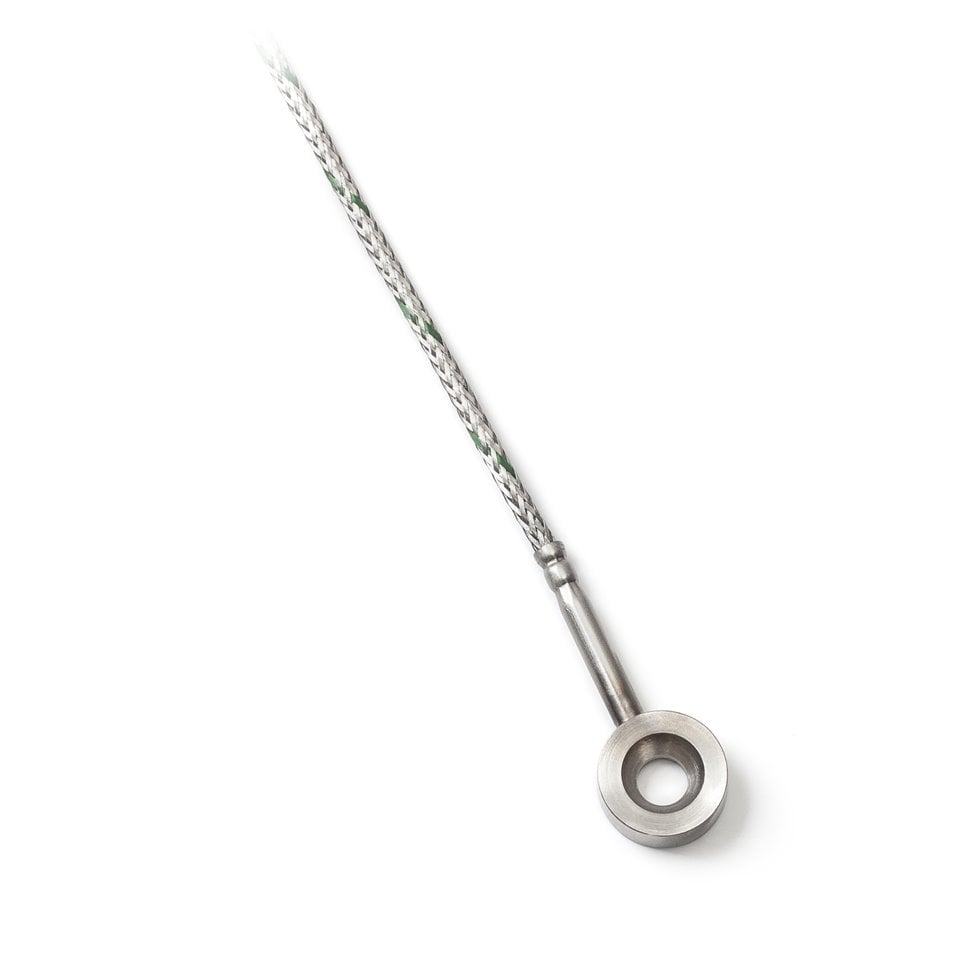

Tyto odporové snímače teploty s kabelem a termočlánkové snímače teploty s kabelem, jsou konstruovány pro měření teploty na hladkém povrchu pevných látek. Konstrukce snímače umožňuje pevné připevnění snímače na měřený povrch pomocí šroubku umístěného do otvoru v pouzdru snímače a zároveň rychlou odezvu na změny teploty povrchu a to zvláště při použití silikonové vazelíny umístěné mezi měřený povrch a pouzdro snímače. Maximální teplotní rozsah použití snímačů je - 50 až 350°C (krátkodobě 400 °C). Rozsah je pro jednotlivé varianty provedení zužován typem čidla teploty a přívodního kabelu. Snímače teploty vyhovují stupni ochrany od IP 50 až po IP 67 podle ČSN EN 60529, v platném znění, - dle varianty přívodního kabelu.

Snímače teploty jsou určeny pro provoz v chemicky neagresivním prostředí. Při aplikaci snímače je doporučováno zajistit odizolování snímače od vlivu teploty okolí a tím snížit chybu metody způsobené vlivem rozdílů mezi měřenou teplotou a teplotou okolí.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

Technické parametry

Typ snímačeTG 70
Typ čidla*Pt, Ni, NTC, TCK, TCJ, TCT
Rozměry pouzdra
vnější ⌀ 14 mm
vnitřní ⌀ 5,2 mm
Materiál pouzdranerezová ocel DIN 1.4301
Varianty přívodního kabelu / teplotní rozsah
(může být omezeno typem čidla – upřesněno v návodu)
PVC stíněný -30 až 80 °C
PVC nestíněný -40 až 105 °C
silikon stíněný -50 až 200 °C
teflon stíněný -50 až 250 °C
se skelnou izolací 0 až 400 °C
(s kovovým opletem)
Stupeň krytíIP 50 až IP 67 v souladu s ČSN EN 60529 v platném znění – dle typu kabelu
Izolační odpor> 200 MΩ při 500 VDC, 25 ± 3 °C
Maximální přípustný statický tah na kabel1 kg
*) Vybrané technické parametry pro termočlánkové čidla (přívodní vodiče, rozsah krytí, apod.) se mohou lišit dle typu.
Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

Schéma zapojení

Modifikace

  • možnost zapouzdření dvou čidel teploty
  • třída přesnosti A (s výjimkou čidel Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, termistor NTC 20 kΩ)
  • možnost zapouzdření nestandardních čidel teploty (DALLAS, TSiC, KTY, SMT, atd.)

Soubory ke stažení

K35.03cz.pdf K35.03cz.pdf
