KOS
TG 7
mosaz -50 °C až 200 °C

TG 7
mosaz -50 °C až 200 °C

TG 7
mosaz -50 °C až 200 °C

KONFIGURÁTOR

NAKONFIGURUJ A POPTEJ

21438
__KOUPIT__
__NABIDKA__
__JINY DOTAZ__

BBB

--%>

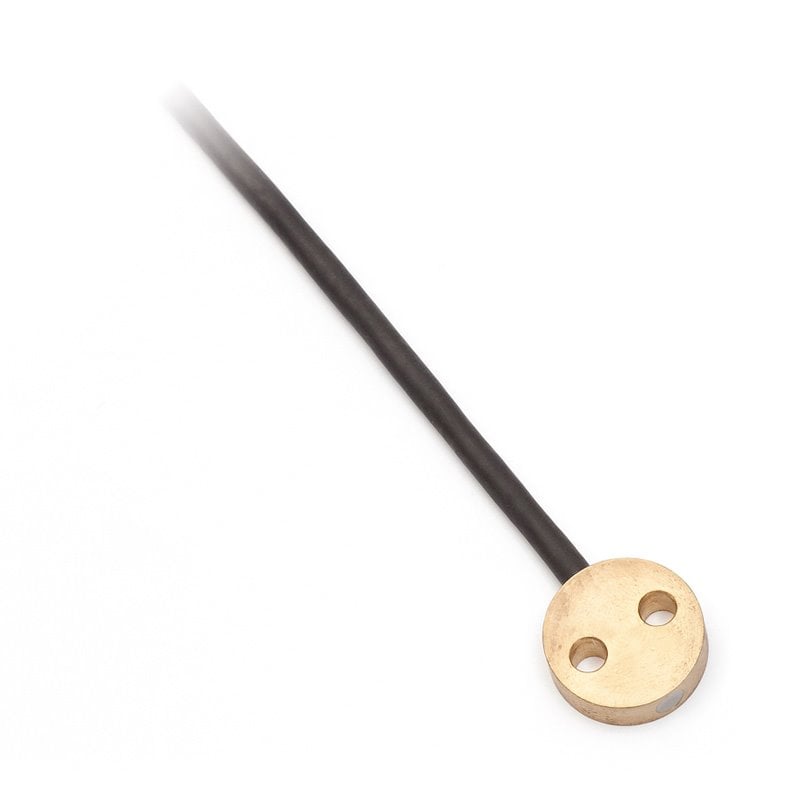

Tyto odporové snímače teploty s kabelem a termočlánkové snímače teploty s kabelem, jsou určeny pro měření povrchové teploty. Teplotní rozsah použití je -50 až 200 °C a nesmí být ani krátkodobě překročen. Konstrukce snímače teploty zajišťuje rychlou odezvu na změnu teploty, a to zvláště při použití silikonové vazelíny nebo teplotně vodivé pasty mezi měřenou plochou a snímačem. Montáž snímače na povrch se provádí jedním nebo dvěma šrouby M4. Kabelové snímače teploty jsou určeny pro provoz v chemicky neagresivním prostředí, způsob použití musí být volen s ohledem na teplotní a chemickou odolnost pouzdra a přívodního kabelu.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

Technické parametry

SnímačTG 7
Maximální
teplotní rozsah použití
-50 až 200 °C (může být omezeno typem čidla,
upřesněno v návodu na použití)
Typ čidla*Pt, Ni, NTC, TCK, TCJ, TCT
Stupeň krytíIP 65 dle ČSN EN 60529 v platném znění
Materiál pouzdramosaz
Rozměry pouzdraØ 19,5mm, výška 6 mm
Přívodní kabelsilikon stíněný 2 x 0,22 mm2
silikon stíněný 4 x 0,15 mm2
Odpor vedení 0,16 Ω na 1 m kabelu pro 2vodičové zapojení
Doba odezvyτ0,5 < 7 s (na rovném povrchu Al hranolu bez pasty)
Maximální přípustný
tah na kabel
2 kg
Doporučenípři montáži použít teplovodivou pastu
Váha0,05 kg pro délku 1 m

*) Vybrané technické parametry pro termočlánkové čidla (přívodní vodiče, rozsah krytí, apod.) se mohou lišit dle typu.
Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

Schéma zapojení

Modifikace

Soubory ke stažení

K21.06cz.pdf K21.06cz.pdf
