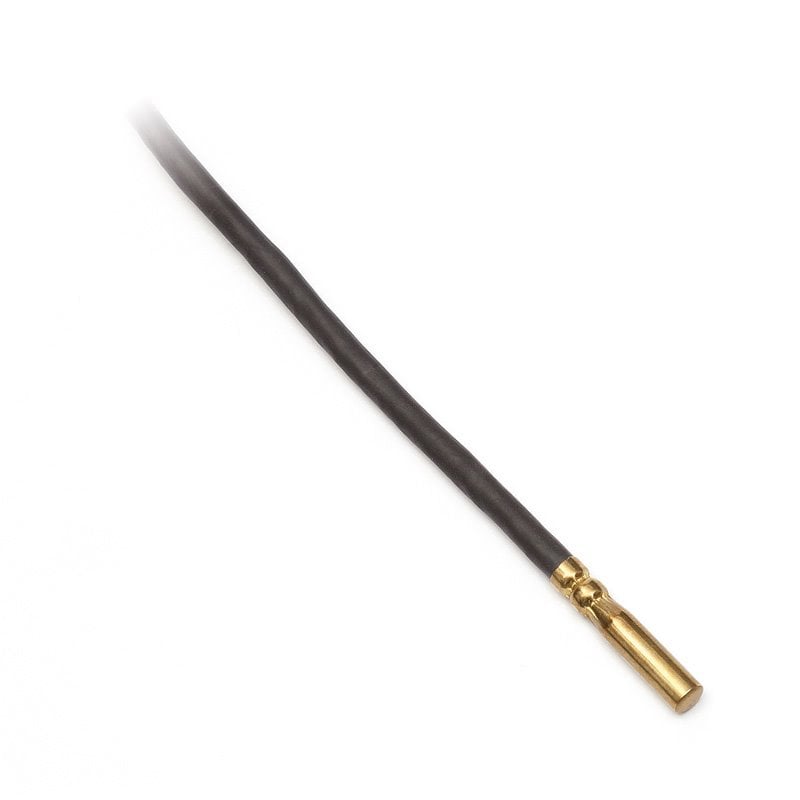

TG 4
průměr 4,6 mm, -50 °C až 200 °C

TG 4
průměr 4,6 mm, -50 °C až 200 °C

TG 4
průměr 4,6 mm, -50 °C až 200 °C

KONFIGURÁTOR

NAKONFIGURUJ A POPTEJ

21316
__KOUPIT__
__NABIDKA__
__JINY DOTAZ__

BBB

--%>

Tyto odporové snímače teploty s kabelem a termočlánkové snímače teploty s kabelem, jsou konstruovány pro kontaktní měření teploty plynných, kapalných nebo pevných látek. Maximální teplotní rozsah použití snímačů je -50 až 200 °C. Použitý materiál a průměr pouzdra zajišťují rychlou odezvu na změny teploty, jako přívodní kabel je používán typ se silikonovou izolací a stíněním. Snímače jsou určeny pro provoz v chemicky neagresivním prostředí, způsob použití musí být volen s ohledem na teplotní a chemickou odolnost pouzdra a přívodního kabelu.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

Technické parametry

SnímačTG 4
Maximální teplotní rozsah použití
-50 až 200 °C (může být omezen typem čidla,
upřesněno v návodu na použití)
Typ čidla*
Pt, Ni, NTC, TCK, TCJ, TCT
Stupeň krytíIP 67 dle ČSN EN 60529 v platném znění
Materiál pouzdra
mosaz
Průměr/ délka pouzdra L
4,6 mm / 24 mm
Přívodní kabel
silikon stíněný 2 x 0,22 mm2
Odpor vedení
0,16 Ω na 1 m kabelu pro 2vodičové zapojení
Doba odezvyτ0,5 < 7 s (v proudící vodě 0,4 m.s-1)
Váha0,05 kg pro délku kabelu 1 m
*) Vybrané technické parametry pro termočlánkové čidla (přívodní vodiče, rozsah krytí, apod.) a mohou se lišit dle typu.
Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

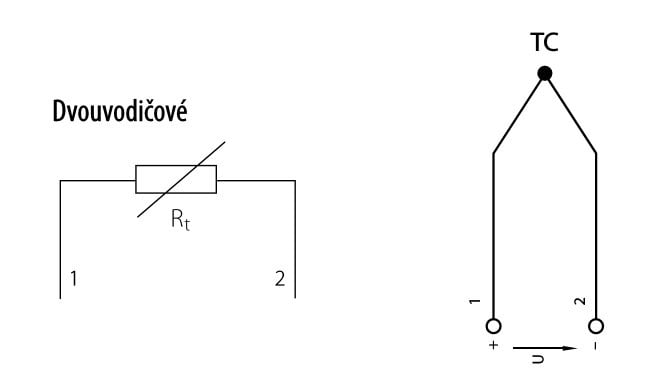

Schéma zapojení

Modifikace

  • variabilní provedení stonku v oblasti – délky L, materiálu pouzdra
  • třída přesnosti A (s výjimkou čidel Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, termistor NTC 20 kΩ)

Soubory ke stažení

K03.06cz.pdf K03.06cz.pdf
