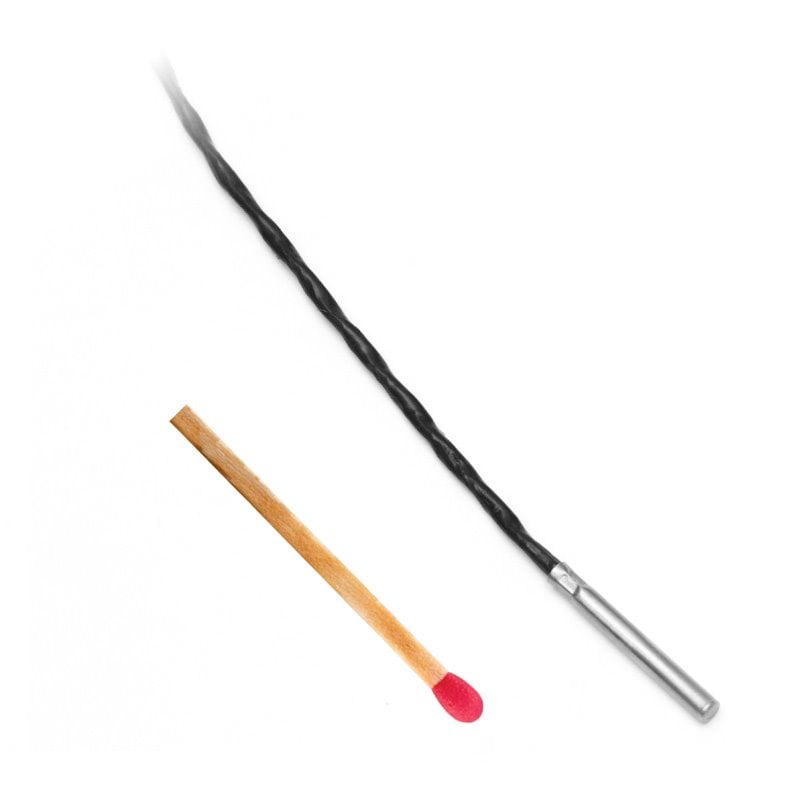

TG 3 a TG 3A
průměr 3 mm, -50 °C až 250 °C

TG 3 a TG 3A
průměr 3 mm, -50 °C až 250 °C

TG 3 a TG 3A
průměr 3 mm, -50 °C až 250 °C

BBB

--%>

Tyto odporové snímače teploty s kabelem a termočlánkové snímače teploty s kabelem, jsou konstruovány pro kontaktní měření teploty plynných, kapalných nebo pevných látek. Teplotní rozsah použití pro variantu TG 3 je -50 až 200 °C a pro variantu TG 3A je to -50 až 260 °C. Průměr pouzdra 3 mm zajišťuje rychlou odezvu na změny teploty, jako přívodní kabel je používán typ s teflonovou izolací bez stínění. Snímače jsou určeny pro univerzální použití, způsob použití musí být volen s ohledem na teplotní a chemickou odolnost pouzdra a přívodního kabelu.

Snímače jsou určeny pro provoz v chemicky neagresivním prostředí.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.



Technické parametry

Snímač TG 3 TG 3A
Teplotní rozsah použití -50 až 200 °C -50 až 260 °C
(krátkodobě až 300 °C)
Typ čidla*
PT, Ni, NTC, TCK, TCJ, TCT
Stupeň krytí IP 67 dle ČSN EN 60529
v platném znění
IP 64 dle ČSN EN 60529
v platném znění
Materiál pouzdra
nerezová ocel DIN 1.4301
Průměr pouzdra
3 mm
Délka pouzdra L
25 až 60 mm
Přívodní kabel
teflon nestíněný 2 x 0,205 mm2
teflon stíněný 2 x 0,14 mm2
teflon stíněný 4 x 0,051 mm2
Odpor vedení
0,16 Ω na 1 m kabelu pro 2vodičové zapojení (pro nestíněnou variantu)
Doba odezvy
τ0,5 = do 3 s, τ0,9 = do 9 s

*) Vybrané technické parametry pro termočlánkové čidla (přívodní vodiče, rozsah krytí, apod.) a mohou se lišit dle typu.
Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

Schéma zapojení

Modifikace

  • variabilní provedení stonku v oblasti - délky L, materiálu pouzdra
  • třída přesnosti A (s výjimkou čidel Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, termistor NTC 20 kΩ



Soubory ke stažení

K01.06cz.pdf K01.06cz.pdf

Související produkty

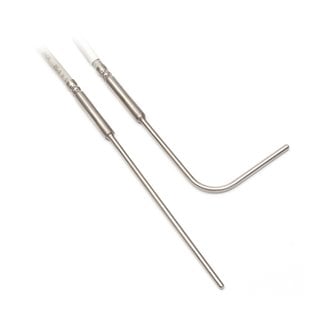

Plášťové snímače teploty (MGO)
