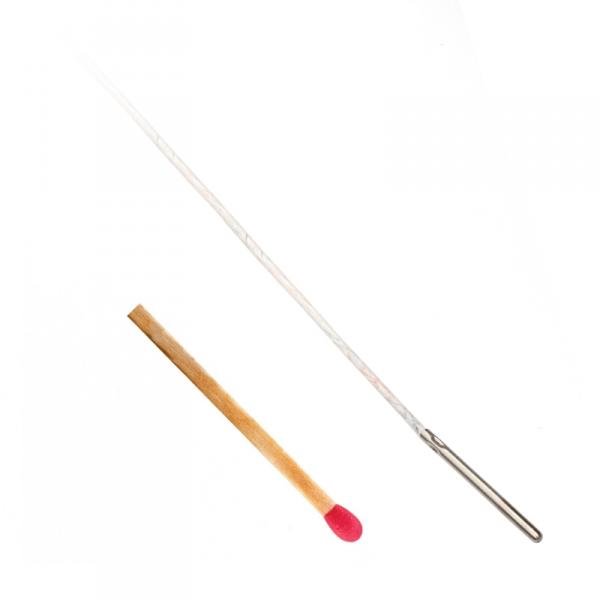

TG 12
průměr 2 mm, -50 °C až 200 °C

TG 12
průměr 2 mm, -50 °C až 200 °C

TG 12
průměr 2 mm, -50 °C až 200 °C

BBB

--%>

Tyto odporové snímače teploty s kabelem a termočlánkové snímače teploty s kabelem, jsou konstruovány pro kontaktní měření teploty plynných, kapalných nebo pevných látek. Teplotní rozsah použití je -50 až 200 °C. Průměr pouzdra 2 mm zajišťuje rychlou odezvu na změny teploty a měření teploty v obtížně dostupných místech. Jako přívodní kabel je používán typ s teflonovou izolací bez stínění. Snímače teploty s kabelem jsou určeny pro univerzální použití, způsob použití musí být volen s ohledem na teplotní a chemickou odolnost pouzdra a přívodního kabelu.

Kabelové snímače teploty jsou určeny pro provoz v chemicky neagresivním prostředí.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.



Technické parametry

Snímač TG 12
Teplotní rozsah použití -50 až 200 °C
Typ čidla* Pt 100, Pt 500, Pt 1000, TCK, TCJ
Stupeň krytí IP 67 dle ČSN EN 60529 v platném znění
Materiál pouzdra nerezová ocel DIN 1.4301
Průměr pouzdra 2 mm
Délka pouzdra L 25 až 60 mm
Přívodní kabel teflon nestíněný 4 x 0,02 mm2 (4 x AWG 34)
Odpor vedení 0,765 Ω / m (odpor jednoho vodiče délky 1 m)
Doba odezvy τ0,5 = 1,5 s; τ0,9 = 4,5 s

*) Vybrané technické parametry pro termočlánkové čidla (přívodní vodiče, rozsah krytí, apod.) a mohou se lišit dle typu.
Pozn.:
Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

Schéma zapojení

Modifikace

Soubory ke stažení

K29.05cz.pdf K29.05cz.pdf

Související produkty

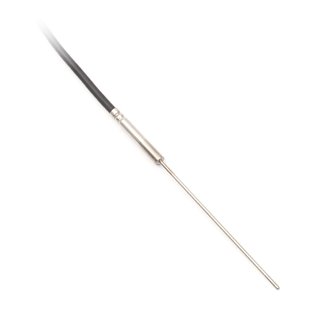

Plášťové odporové snímače teploty (MGO)
