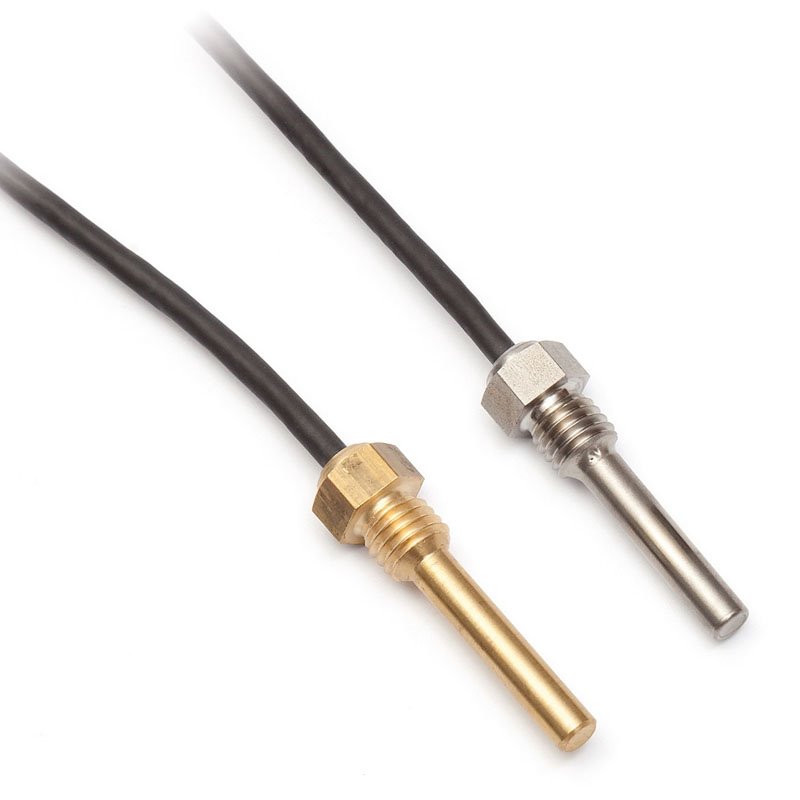

TG 1 a TG 2
průměr 6 mm, -50 °C až 200 °C

TG 1 a TG 2
průměr 6 mm, -50 °C až 200 °C

TG 1 a TG 2
průměr 6 mm, -50 °C až 200 °C

KONFIGURÁTOR

NAKONFIGURUJ A POPTEJ

21394
__KOUPIT__
__NABIDKA__
__JINY DOTAZ__

BBB

--%>

Tyto odporové snímače teploty s kabelem a termočlánkové snímače teploty s kabelem, jsou konstruovány pro měření teploty plynných a kapalných látek. Maximální teplotní rozsah použití snímačů je -50 až 200 °C. Jako přívodní kabel je používán typ se silikonovou izolací a stíněním. Snímače teploty s kabelem jsou primárně konstruovány pro měření teploty v potrubích, svou konstrukcí umožňují rychlejší odezvu na změnu a je možné je použít jako tlakovou výstroj ve smyslu nařízení vlády č. 26/2003 Sb., v platném znění. Snímače jsou určeny pro provoz v chemicky neagresivním prostředí, způsob použití musí být volen s ohledem na teplotní a chemickou odolnost pouzdra a přívodního kabelu.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

Technické parametry

SnímačTG 1TG 2
Maximální
teplotní rozsah použití
-50 až 200 °C (může být omezeno typem čidla,
upřesněno v návodu použití)
Typ čidla*
všechny typy
 (Pt 100, Pt 1000, Ni 1000, Ni 10000,Ni 2226=T1, NTC, PTC, KTY, TSiC, DALLAS, TCK, TCJ, TCT a jiné)
Stupeň krytíIP 67 dle ČSN EN 60529 v platném znění
Závit / OK
M 10 x 1,5 / OK 12
Materiál pouzdra

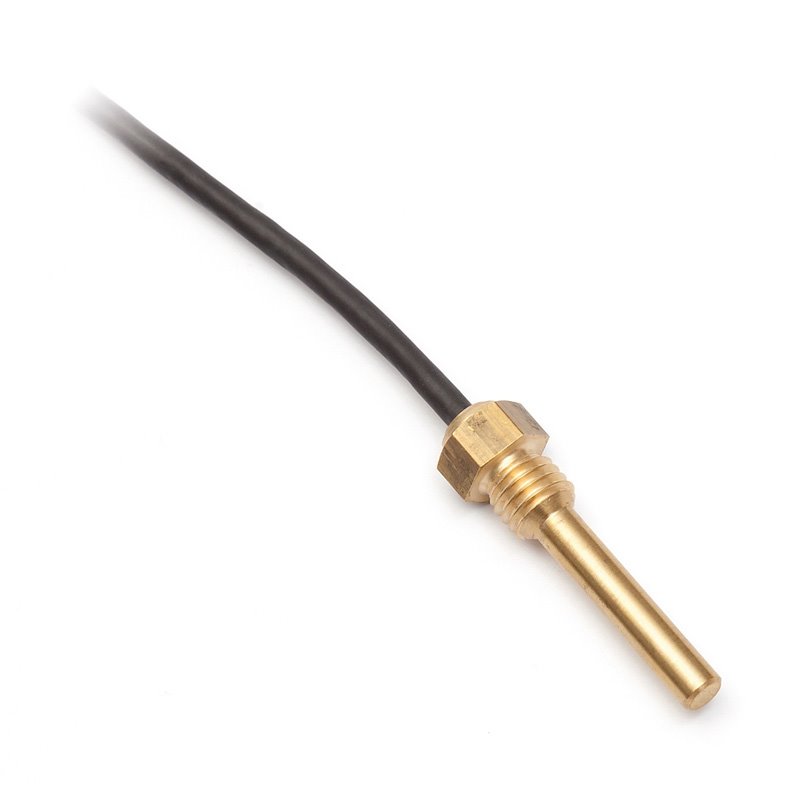

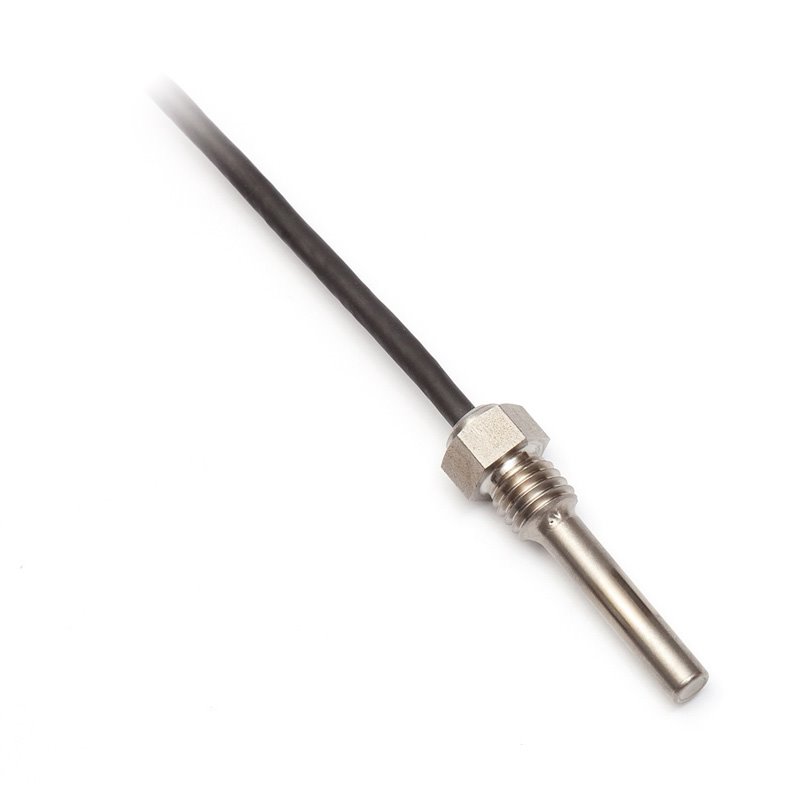

mosaznerezová ocel
DIN 1.4301
Průměr pouzdra
6 mm
Délka pouzdra L
10 až 60 mm (po 10 mm)10 až 100 mm (po 10 mm)
Délka závitu L1
8 mm10 mm
Přívodní kabel
silikon stíněný 2 x 0,22 mm2
silikon stíněný 4 x 0,15 mm2
Odpor vedení
0,16 Ω na 1 m kabelu pro 2vodičové zapojení
Doba odezvy
τ0,5 < 7 s
(v proudící vodě 0,4 m.s-1)
τ0,9 < 9 s
(v proudící vodě 0,4 m.s-1)
Váha
0,05 kg pro délku pouzdra 50 mm a kabel 1 m
*) Vybrané technické parametry pro termočlánkové čidla (přívodní vodiče, rozsah krytí, apod.) a mohou se lišit dle typu.
Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

Schéma zapojení

Modifikace

  • možnost zapouzdření dvou čidel teploty
  • variabilní provedení stonku v oblasti – délky L, materiálu pouzdra
  • třída přesnosti A (s výjimkou čidel Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, termistor NTC 20 kΩ)
  • možnost tří nebo čtyřvodičového zapojení
  • možnost zapouzdření nestandardních čidel teploty (DALLAS, TSic, KTY, SMT, aj.)

Soubory ke stažení

K14.06cz.pdf K14.06cz.pdf
