Termočlánkové snímače teploty s hlavicí
do 600 °C průměr stonku 6 mm

Termočlánkové snímače teploty s hlavicí
do 600 °C průměr stonku 6 mm

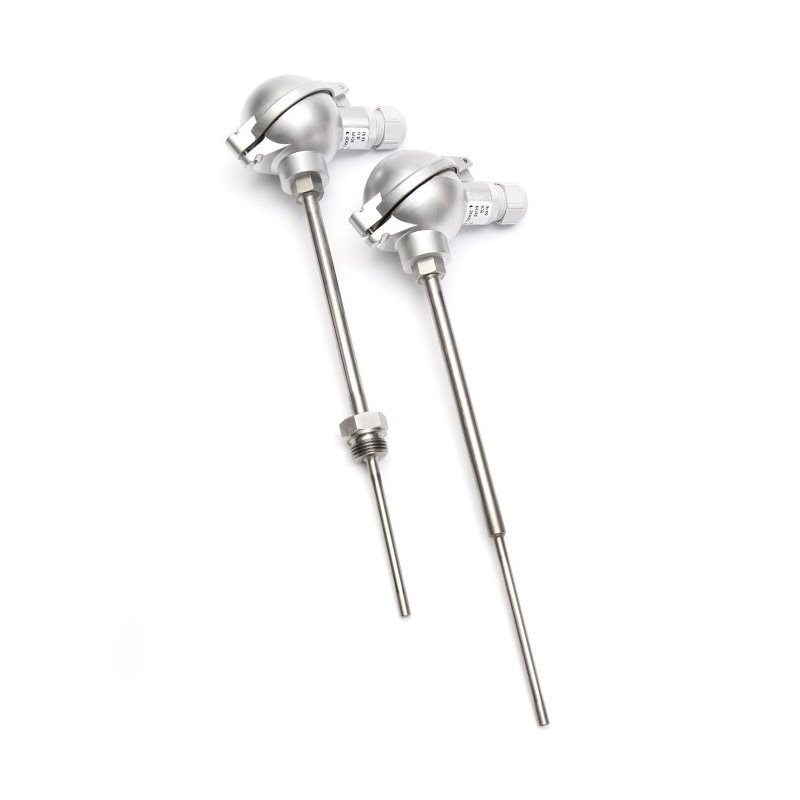

TCS 64 a TCS 66 series

Termočlánkové snímače teploty s hlavicí
do 600 °C průměr stonku 6 mm

BBB

--%>

Tyto termočlánkové snímače teploty s hlavicí jsou určeny pro měření teploty do 600 °C. Kombinací snímače a nerezového středového držáku nebo jímky, dodávaných jako příslušenství, je možné použít snímače pro měření teploty v různých aplikacích průmyslového prostředí, například i jako tlakovou výstroj ve smyslu nařízení vlády č. 26/2003 sb. v platném znění. Nejvyšší povolený pracovní tlak je 6,3 MPa (platí pro maximální délku pouzdra do 300 mm). termočlánkové snímače teploty je možné použít po všechny řídicí systémy, které jsou kompatibilní s vybraným typem termočlánku. Termočlánkové snímače teploty typu TCS 64x a TCS 66x vyhovují stupni ochrany IP 68 (1 bar) podle ČSN EN 60529, v platném znění. Standardní měřicí rozsah u snímačů typu TCS 64x a TCS 66x je -50 až 600 °C. Rozsah nesmí být ani krátkodobě překročen. Maximální teplota v okolí hlavice je 150 °C.

Snímače jsou určeny pro provoz v chemicky neagresivním prostředí, způsob použití musí být volen s ohledem na teplotní odolnost hlavice a chemickou odolnost pouzdra a hlavice snímače.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

Technické parametry

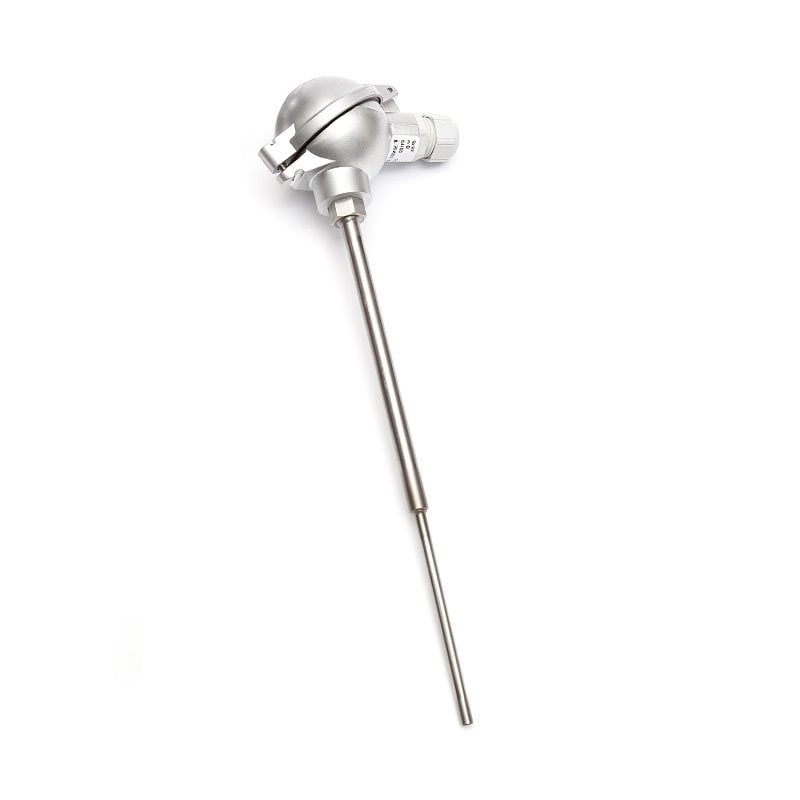

Typ snímače s hladkým stonkem

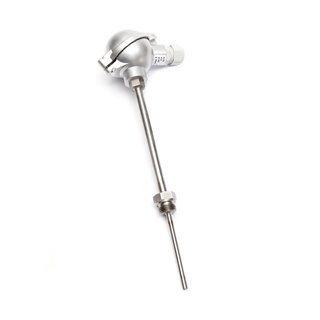

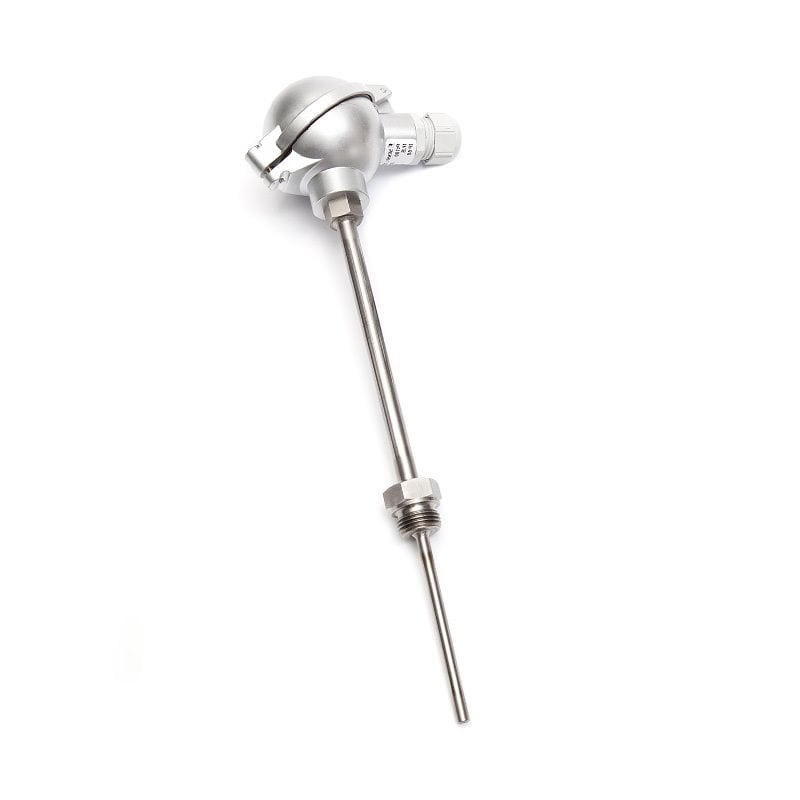

Tap snímače s navařeným šroubením
TCS 64K
TCS 66K
TCS 64J
TCS 66J
Typ termočlánkutermočlánek "K"termočlánek "J"
Měřicí rozsah-50 až 600 °C, krátkodobě až 650 °C


Ostatní parametry
Typ termočlánku"J" a "K", jednoduché, dvojité
Třída přesnostistandardní 2 dle ČSN EN 60584 a DIN 43 710, dále 1
Provedenís izolovaným měřicím bodem
Průměr stonku6 mm
Standardní délka stonku50, 100, 160, 220, 280, 340 a 400 mm
Jmenovitý tlak stonku snímačePN 63 (se šroubením) do 400 °C a délky stonku 300 mm
Typy závitů u varianty se šroubenímG 1/2"; M 20 x 1,5; M 27 x 2; jiné na dotaz
Materiál stonkunerezová ocel DIN 1.4571
Doporučený průřez termočlánkového vedení0,35 až 1,5 mm2
Stupeň krytí hlaviceIP 68 (1 bar) dle ČSN EN 60 529
Typ hlaviceLIMATHERM NAA
Materiál hlaviceslitina hliníku
Teplota v okolí hlavice-30 až 150 °C

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

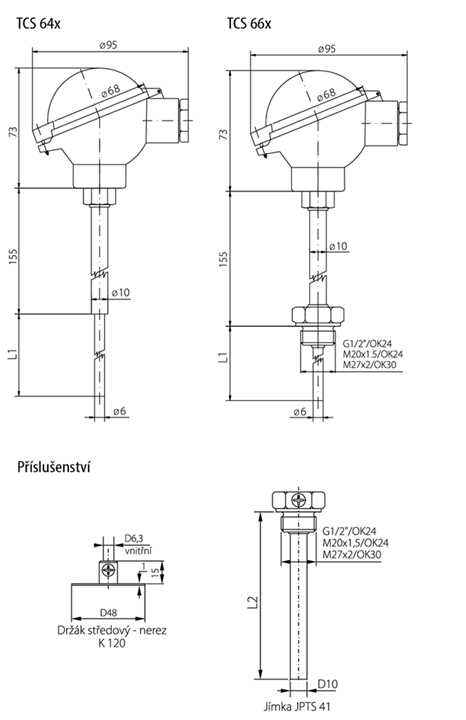

Rozměrový náčrt

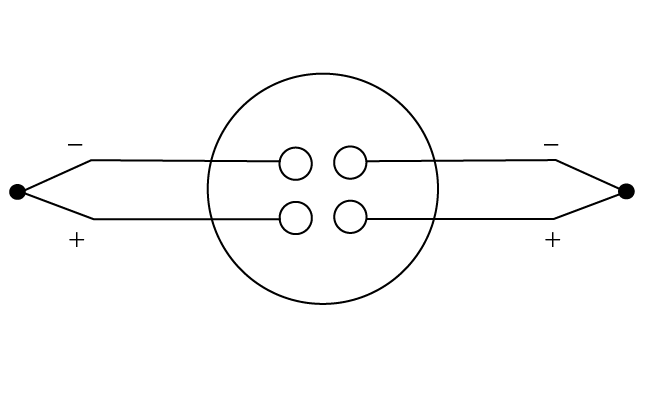

Schéma zapojení

Modifikace

  • variabilní provedení stonku v oblasti - délky L1, materiálů, průměru
  • typ závitu jímky

Soubory ke stažení

T01.04cz.pdf T01.04cz.pdf
