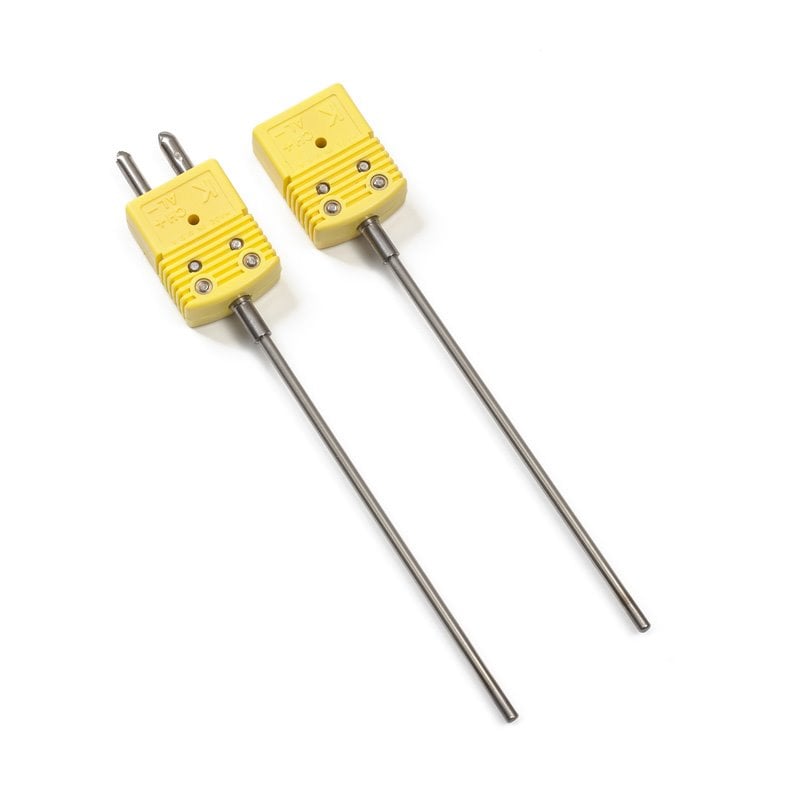

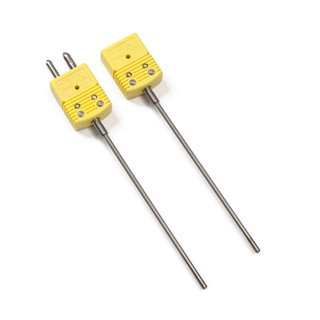

Termočlánkové snímače teploty
s konekotrem TC03F a TC03M

Termočlánkové snímače teploty
s konekotrem TC03F a TC03M

Termočlánkové snímače teploty
s konekotrem TC03F a TC03M

BBB

--%>

Tyto termočlánkové snímače teploty s konektorem TC 03F a TC 03M jsou konstruovány pro měření teploty plynných anebo kapalných látek. Teplotní rozsah měřícího konce snímače je až do 1 100 °C dle typu termočlánku a použité technologii výroby. Snímače teploty s konektorem jsou tvořeny plášťovým termočlánkem a připojovacím konektorem, který je pevnou součásti pouzdra. Snímače teploty s konektorem vyhovují stupni ochrany IP 50 podle ČSN EN 60529, v platném znění.

Termočlánkové snímače teploty s konektorem jsou určeny pro provoz v chemicky neagresivním prostředí.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.



Technické parametry

Typ snímače TC03F TC03M
Typ termočlánku "J" a "K" (jiné na dotaz), jednoduché a dvojité
Stupeň krytí IP 50 podle ČSN EN 60529, v platném znění
Provedení plášťový termočlánek s izolovaným měřicím bodem
Průměr pláště termočlánku D
1,5; 2; 3; 4,5 a 6 mm
Délka měřicí části L
od 20 do 300 mm standardně, jiné dle požadavku
Měřicí rozsah - vztaženo k měřícímu bodu
typ "K" do 1 100 °C dle průměru měřící části
typ "J" do 700 °C
jiné dle typu
Třída přesnosti standardní 2 dle ČSN EN 60584 a DIN 43 710
Materiály pláště Inconel 2.4816 pro TC "K", nerezová ocel 1.4541 pro TC "J"
Tělo snímače ohebné, tvarovatelné
Typ připojovacího konektoru zásuvka vidlice
Teplota v okolí konektoru -30 až 220 °C

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

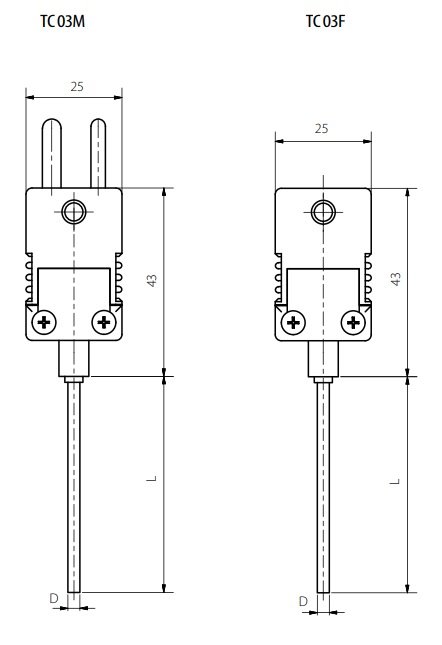

Rozměrový náčrt

Schéma zapojení

Modifikace

Soubory ke stažení

T03.03cz.pdf T03.03cz.pdf
