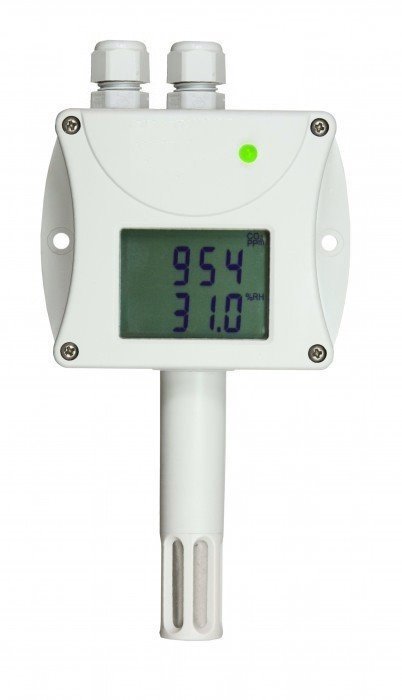

T6440 - SNÍMAČ TEPLOTY, RELATIVNÍ VLHKOSTI A CO2 S VÝSTUPEM RS485 A DISPLEJEM

T6440 - SNÍMAČ TEPLOTY, RELATIVNÍ VLHKOSTI A CO2 S VÝSTUPEM RS485 A DISPLEJEM

T6440 - SNÍMAČ TEPLOTY, RELATIVNÍ VLHKOSTI A CO2 S VÝSTUPEM RS485 A DISPLEJEM

BBB

--%>

Snímač teploty, relativní vlhkosti a CO2 - T6440 je určen pro měření koncentrace oxidu uhličitého, teploty a relativní vlhkosti vzduchu ve venkovním prostředí.

Způsob vícebodové kalibrace čidla CO2 vede k vynikající přesnosti měření CO2 v celém rozsahu pracovních teplot. Díky tomu je čidlo schopno splnit náročné požadavky kladené na použití ve venkovním prostředí. Princip měření je založen na NDIR principu s duální vlnovou délkou, který automaticky kompenzuje proces stárnutí čidla. Čidlo je odolné proti znečištění a poskytuje bezúdržbový provoz a vynikající dlouhodobou stabilitu.

Samotný senzor koncentrace CO2 je zabudován uvnitř skříňky. Měřená teplota a relativní vlhkost je dále přepočítávána na další vyjádření vlhkosti - teplotu rosného bodu, absolutní vlhkost, měrnou vlhkost, směšovací poměr nebo specifickou entalpii. Digitální koncepce s mikroprocesorem zajišťuje dlouhodobou stabilitu parametrů, teplotní kompenzaci čidla vlhkosti, signalizaci poruchových stavů. Nejmodernější polymerní čidlo vlhkosti zaručuje dlouhodobou stálost údaje.

Měřená koncentrace CO2, teplota, vlhkost je převáděna na sériový výstup RS485.

Sériový výstup RS485 je galvanicky oddělený od ostatních obvodů pro prevenci kolizí na lince RS485. Snímač umožňuje volitelně pracovat s protokolem Modbus RTU a ADAM firmy Advantech. Po sériové lince lze číst naměřené hodnoty a měnit některá nastavení přístroje. Snímač vždy pracuje jako "slave", tj. odpovídá pouze na dotaz nadřízeného systému. Komunikační rychlost 110 až 115200Bd.

Obsah dodávky:

  • Kalibrační list od výrobce
  • Stručný návod k použití

Snímač je rovněž vybaven alarmovou LED:

  • LED svítí zeleně - koncentrace CO2: 0 až 1000 ppm
  • LED svítí žlutě - koncentrace CO2: 1001 až 1200 ppm
  • LED svítí červeně - koncentrace CO2: 1201 ppm a víc
Příslušenství naleznete zde


Technické parametry

Typ snímače T6440
Výstupní signál RS485
Měřená veličina CO2 + teplota + relativní vlhkost
Rozsah teploty -30 °C až 60 °C
LCD displej ANO
Rozsah měření koncentrace CO2 0 až 2000 ppm
Přesnost měření koncentrace CO2 ±(50ppm +2 % měřené hodnoty) při 25°C a 1013 hPa
Rozsah měření koncentrace CO2 (za příplatek) 0 až 10000 ppm ±(100 ppm +5 % z měřené hodnoty) při 25°C a 1013 hPa
Rozsah měřené relativní vlhkosti 0 až 100 %
Přesnost měření relativní vlhkosti ±2.5 % relativní vlhkosti od 5 do 95 % při 23°C
Přesnost měření teploty ±0.4 °C
Podporované jednotky teploty stupně Celsia, stupně Fahrenheita
Přesnost a rozsah měření teploty rosného bodu ±1,5 °C při teplotě T<25 °C a RH>30 % rozsah -60 až +80 °C
Přesnost a rozsah měření absolutní vlhkosti ±3 g/m3 při teplotě T < 40 °C; rozsah 0 až 400 g/m3
Přesnost a rozsah měření specifické vlhkosti ±2 g/kg při teplotě T < 35 °C; rozsah 0 až 550 g/kg
Přesnost a rozsah měření směšovacího poměru ±2 g/kg při teplotě T < 35 °C; rozsah 0 až 995 g/kg
Přesnost a rozsah měření specifické entalpie ±3 kJ/kg při teplotě T < 25 °C; rozsah 0 až 995 kJ/kg
Měřící interval CO2 15 s
Rozsah provozní teploty -30 až +60 °C
Komunikační protokoly ModBus RTU, ARION, Advantech ADAM
Komunikační rychlosti 110 až 115200 Bd
Filtrační schopnost krytky čidel 0.025 mm - filtr s nerezovou tkaninou
Krytí skříňky s elektronikou IP 30 elektronika, IP40 senzory
Napájení 9 až 30 Vdc, příkon cca 0.5W
Rozměry 88,5 x 170 x 39,5 mm (Š x V x H), délka stonku 75 mm
Hmotnost cca 150g

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

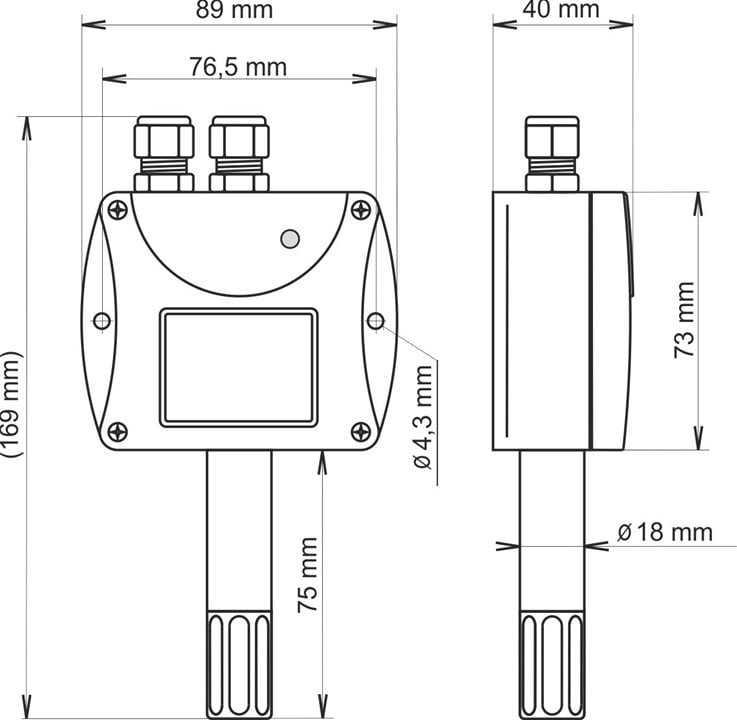

Rozměrový náčrt

Schéma zapojení

Modifikace

Soubory ke stažení
