STHPV 104 - KOMBINOVANÉ INTERIÉROVÉ SNÍMAČE S VÝSTUPEM CAN (CANOPEN)
|
|
|
|

STHPV 104 - KOMBINOVANÉ INTERIÉROVÉ SNÍMAČE S VÝSTUPEM CAN (CANOPEN)

teplota + vlhkost + atm. tlak + VOC

STHPV 104 - KOMBINOVANÉ INTERIÉROVÉ SNÍMAČE S VÝSTUPEM CAN (CANOPEN)
*
*

STHPV 104 - KOMBINOVANÉ INTERIÉROVÉ SNÍMAČE S VÝSTUPEM CAN (CANOPEN)

Kombinovaný interiérový snímač teploty, relativní vlhkosti, atmosférického tlaku a VOC - STHPV 104 je určen pro měření teploty vzduchu, relativní vlhkosti vzduchu, atmosférického tlaku a koncentrace organických těkavých sloučenin (VOC) v prostorech chráněných proti vodě.

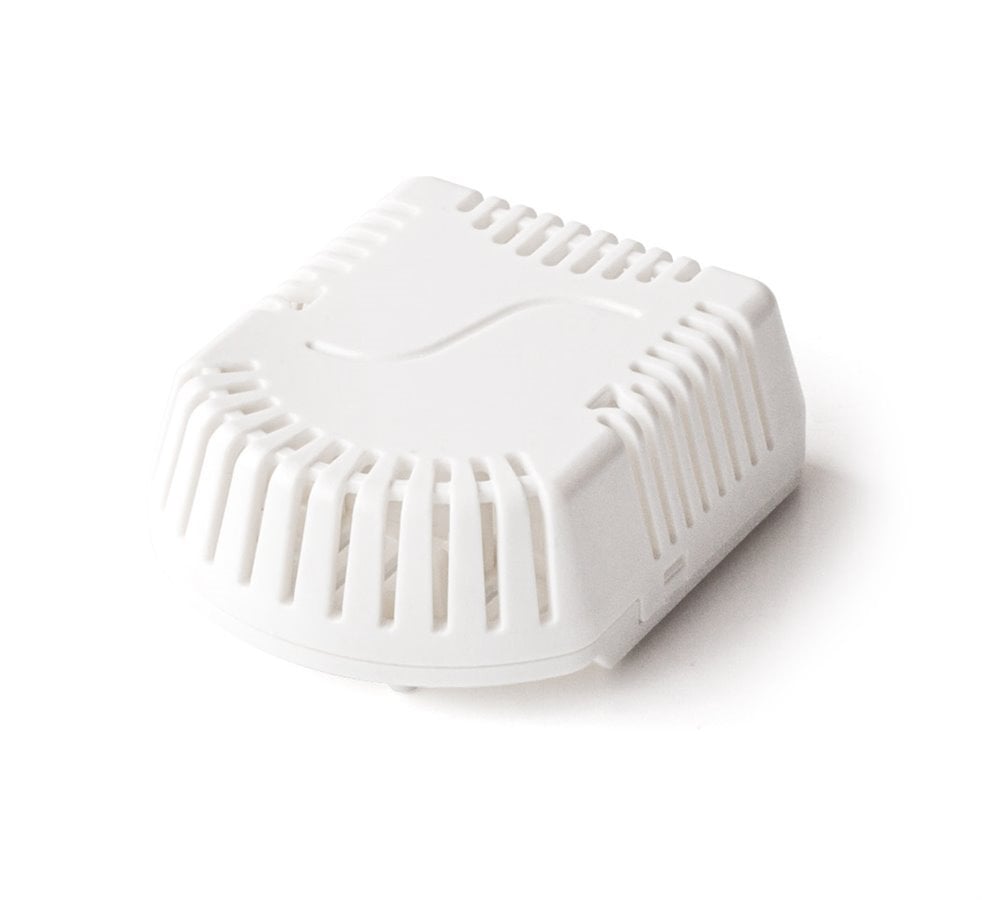

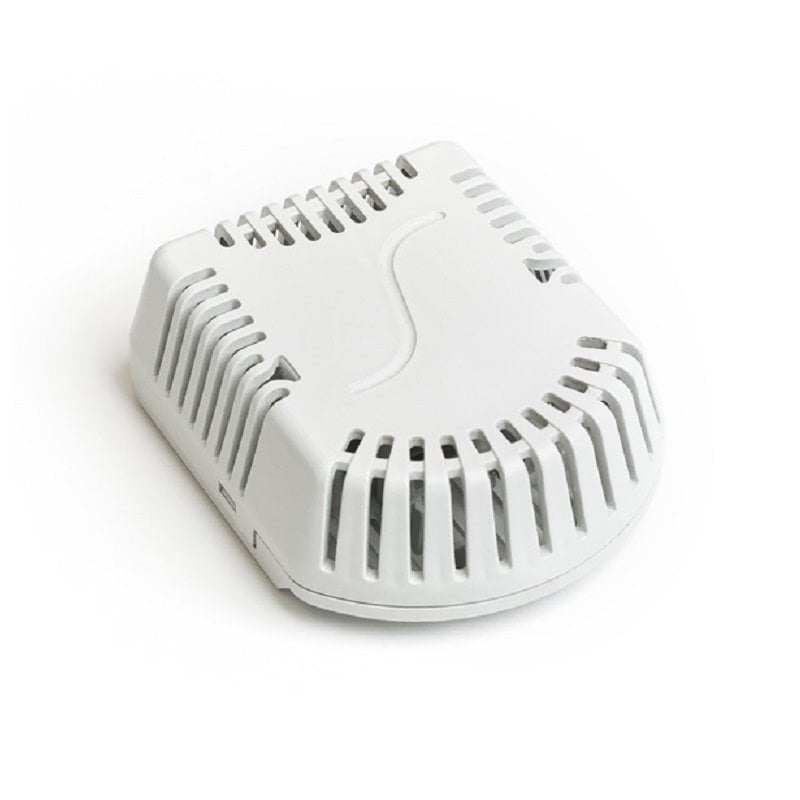

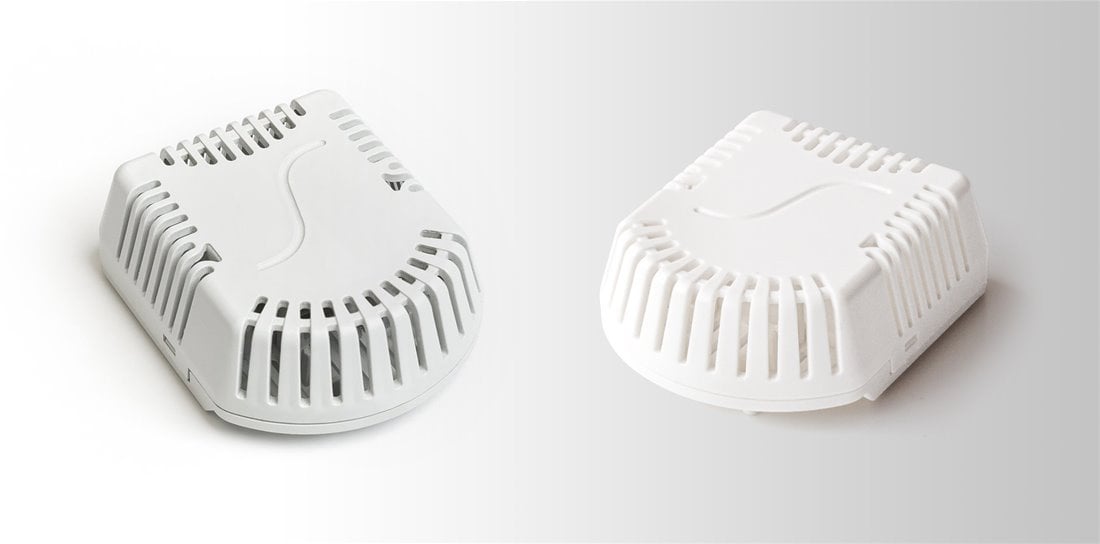

Kombinovaný snímač teploty, relativní vlhkosti, atmosférického tlaku a VOC - STHPV 104 je tvořen plastovou hlavicí se žebrováním, ve které je umístěna deska tištěného spoje s jednotlivými sensory a převodníkem pro zajištění komunikace po sběrnici CAN. Teplota, relativní vlhkost, atmosférický tlak a VOC jsou měřené společným interním čidlem, jehož signál je zpracován v mikroprocesoru a převeden na výstupní signál CANopen se specifikací CiA DS 301. Snímač teploty, relativní vlhkosti, atmosférického tlaku a VOC - STHPV 104 vyhovuje stupni ochrany IP 30 podle ČSN EN 60529, v platném znění. Příjemný design a kvalitní materiál zaručují, že snímač teploty, relativní vlhkosti, atmosférického tlaku a VOC -  STHPV 104 nepůsobí rušivě ani v interiérech, na které jsou kladeny vysoké estetické požadavky. Je možné vybrat bílou nebo šedou barvu krabičky. Doporučené umístění snímače teploty, relativní vlhkosti, atmosférického tlaku a VOC - STHPV 104 je ve výšce 1,5 m na vnitřní zdi, v oblasti pohybu osob, mimo slunečná místa a místa s vlivem teploty zdí, zdrojů tepla nebo osvětlení.

Snímač teploty, relativní vlhkosti, atmosférického tlaku a VOC - STHPV 104 je určen pro provoz v chemicky neagresivním prostředí, způsob použití musí být volen s ohledem na teplotní a chemickou odolnost hlavice snímače a jednotlivých sensorů.

Provozní podmínky pro zajištění správné funkce snímače jsou:

  • teplota v okolí snímače: -30 až 70 °C, krátkodobě -40 až 80 °C
  • relativní vlhkost okolního prostředí: 0 až 95% (nekondenzující vlhkost)
  • atmosférický tlak: 87 až 110 kPa

ZKOUŠKY, PROHLÁŠENÍ, KALIBRACE

  • Výrobce zajišťuje EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

Technické parametry

Typ snímače  STHPV 104
Rozsah měření teploty * -30 až 70 °C
-40 až 80 °C krátkodobě
Přesnost měření teploty * ± 0,5 °C v teplotě 25 °C
± 1,0 °C v rozsahu 0 až 65 °C
Rozsah měření relativní vlhkosti * 0 až 95 %
Přesnost měření relativní vlhkosti *± 3 % v rozsahu 20 až 80 %
± 4,5 % v rozsahu 0 až 19 % a 81 až 95 %
Rozsah měření VOC (IAQ index) * 0 až 500
Přesnost měření VOC *± 15 %
Rozsah měření atmosférického tlaku * 300 až 1100 hPa
Přesnost měření atmosférického tlaku *
(v teplotním rozsahu 0 až 65 °C, v rozsahu 300 - 1100 hPa)
absolutní odchylka: ± 0,6 hPa
dlouhodobá teplotní stabilita: ± 1,0 hPa
Přesnost měření atmosférického tlaku *
(v teplotním rozsahu 25 až 40 °C, v rozsahu 700 - 1100 hPa)
absolutní odchylka: ± 0,12 hPa
Výstupní signálCAN / CANopen - CiA DS 301
Napájecí napětí U15 až 30 V DC
Jmenovité napájecí napětí Un 24 V DC
Spotřebamaximální: 500 mW
typická: 250 mW
Stupeň krytí IP 30 dle ČSN EN 60529, v platném znění
Rozměry hlavice71,9 x 59 x 27 mm
Materiál hlavice LEXAN
Hmostnostmin 35 g

*) Uvedené rozsahy a přesnosti pro jednotlivé sensory jsou vztaženy k provozním podmínkám při připojeném napájecím napětí.

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

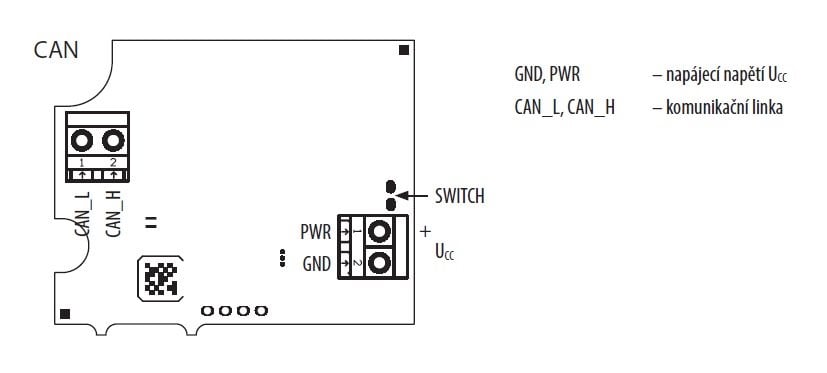

Schéma zapojení

Modifikace


- volbou konkrétních senzorů je možné zvolit variantu snímače s různými kombinacemi měřených veličin (kombinace dvou až pěti měřených veličin)

Soubory ke stažení

H06.01cz.pdf H06.01cz.pdf
