Kombinovaný interiérový snímač teploty, relativní vlhkosti, CO22 atmosférického tlaku a VOC - STHCPV 104 je určen pro měření koncentrace oxidu uhličitého, teploty vzduchu, relativní vlhkosti vzduchu, atmosférického tlaku a koncentrace organických těkavých sloučenin (VOC) v prostorech chráněných proti vodě.

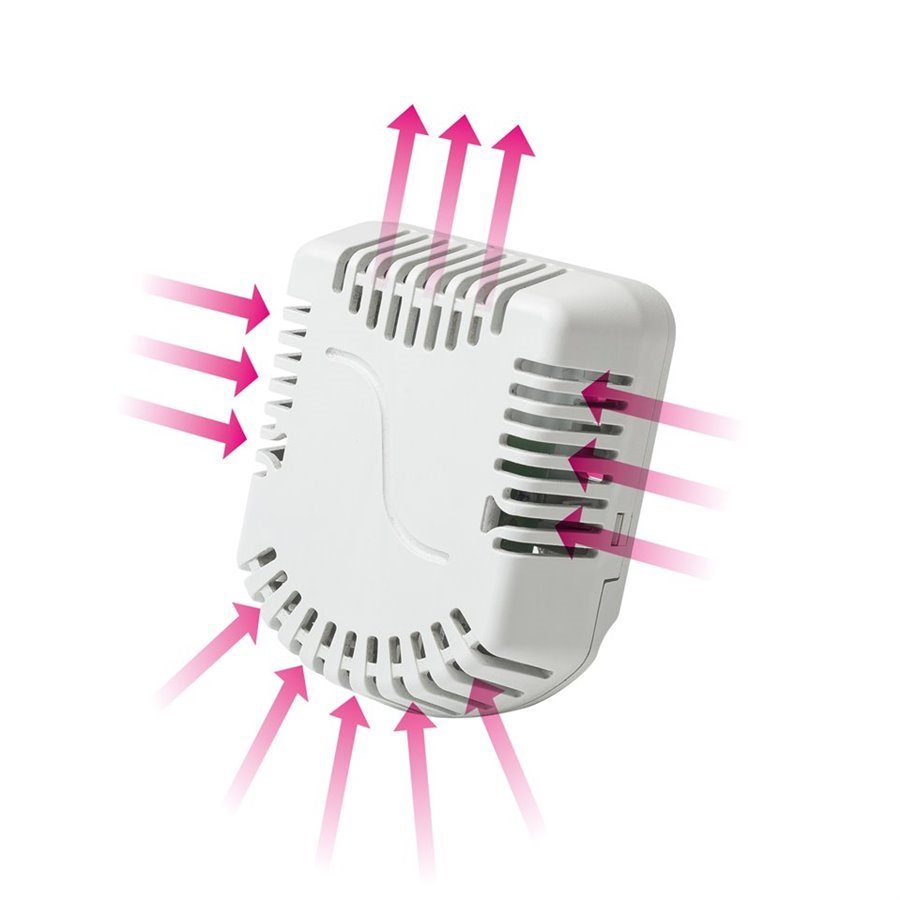

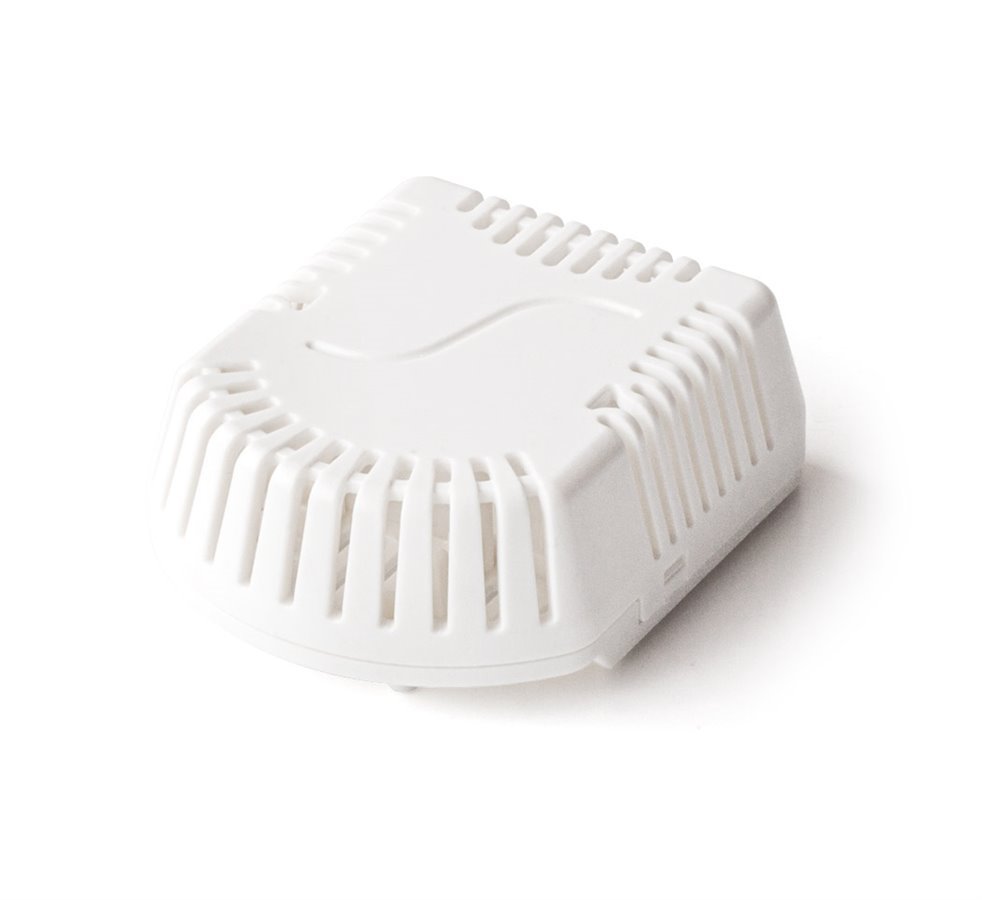

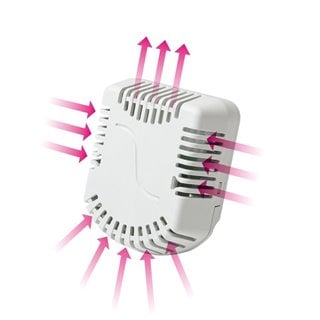

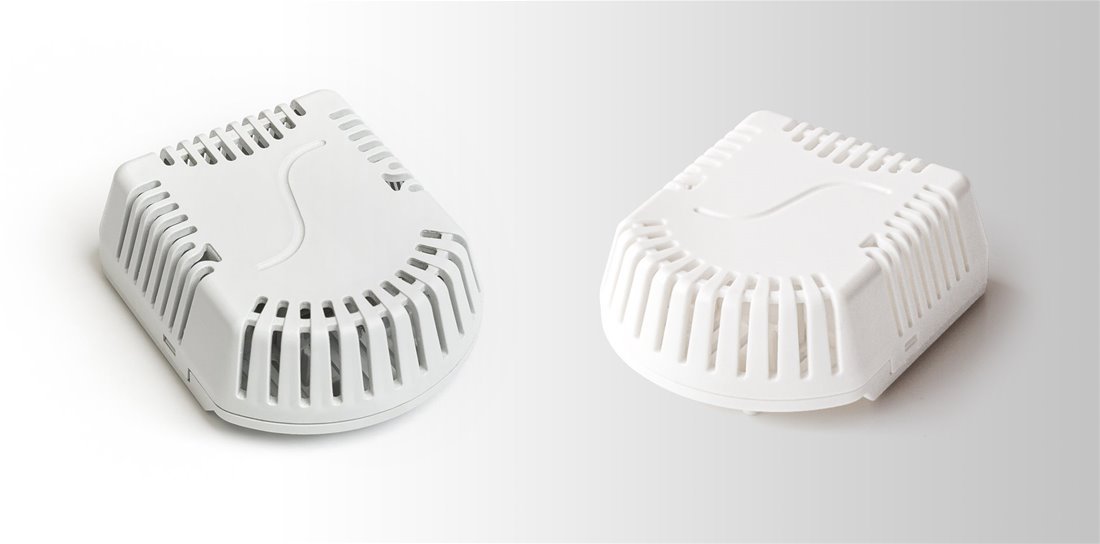

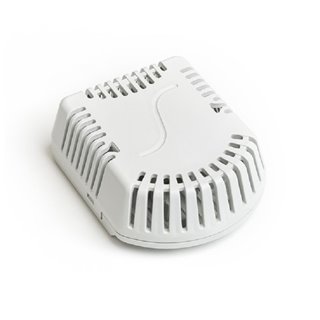

Kombinovaný snímač teploty, relativní vlhkosti,CO2,atmosférického tlaku a VOC - STHCPV 104 je tvořen plastovou hlavicí se žebrováním, ve které je umístěna deska tištěného spoje s jednotlivými sensory a převodníkem pro zajištění komunikace po sběrnici CAN. Teplota, relativní vlhkost, atmosférický tlak a VOC jsou měřené společným interním čidlem, jehož signál je zpracován v mikroprocesoru a převeden na výstupní signál CANopen se specifikací CiA DS 301. Hodnota CO2 je měřena modulem NDIR, jehož digitální signál je rovněž převeden na výstupní signál CANopen se specifikací CiA DS 301. Pro sensor koncentrace CO2 je k dispozici funkce autokalibrace, která zajišťuje nastavení snímače na minimální hodnotu CO2, odpovídající úrovni venkovní koncentrace. Snímač teploty, relativní vlhkosti, CO2, atmosférického tlaku a VOC - STHCPV 104 vyhovuje stupni ochrany IP 30 podle ČSN EN 60529, v platném znění. Příjemný design a kvalitní materiál zaručují, že snímač teploty, relativní vlhkosti, CO2, atmosférického tlaku a VOC -  STHCPV 104 nepůsobí rušivě ani v interiérech, na které jsou kladeny vysoké estetické požadavky. Je možné vybrat bílou nebo šedou barvu krabičky. Doporučené umístění snímače teploty, relativní vlhkosti, CO2, atmosférického tlaku a VOC - STHCPV 104 je ve výšce 1,5 m na vnitřní zdi, v oblasti pohybu osob, mimo slunečná místa a místa s vlivem teploty zdí, zdrojů tepla nebo osvětlení.

Snímač teploty, relativní vlhkosti, CO2, atmosférického tlaku a VOC - STHCPV 104 je určen pro provoz v chemicky neagresivním prostředí, způsob použití musí být volen s ohledem na teplotní a chemickou odolnost hlavice snímače a jednotlivých sensorů.

Provozní podmínky pro zajištění správné funkce čidla sensoru CO2 jsou:

  • teplota v okolí snímače: 0 až 45 °C
  • relativní vlhkost okolního prostředí: 0 až 85% (nekondenzující vlhkost)
  • atmosférický tlak: 87 až 106 kPa

ZKOUŠKY, PROHLÁŠENÍ, KALIBRACE

  • Výrobce zajišťuje EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

Technické parametry

Typ snímače STHCPV 104
Rozsah měření teploty **

0 až 45 °C s garantovanou přesností měření CO2
-30 až 70 °C bez garantované přesností měření CO2
-40 až 80 °C krátkodobě

Přesnost měření teploty * ± 0,5 °C v teplotě 25 °C
± 1,0 °C v rozsahu 0 až 65 °C
Rozsah měření relativní vlhkosti * 0 až 85 % s garantovanou přesností měření CO2
0 až 95 % bez garantované přesností měření CO2
Přesnost měření relativní vlhkosti * ± 3 % v rozsahu 20 až 80 %
± 4,5 % v rozsahu 0 až 19 % a 81 až 95 %
Rozsah měření CO2 * 400 až 5000 ppm
Přesnost měření CO2 * ± 100 ppm
Reakční doba měření CO2 (90%) 90 s
Rozsah měření VOC (IAQ index) *  0 až 500
Přesnost měření VOC * ± 15 %
Rozsah měření atmosférického tlaku * 300 až 1100 hPa
Přesnost měření atmosférického tlaku *
(v teplotním rozsahu 0 až 65 °C, v rozsahu 300 - 1100 hPa)
absolutní odchylka: ± 0,6 hPa
dlouhodobá teplotní stabilita: ± 1,0 hPa
Přesnost měření atmosférického tlaku *
(v teplotním rozsahu 25 až 40 °C, v rozsahu 700 - 1100 hPa)
absolutní odchylka: ± 0,12 hPa
Výstupní signál
CAN / CANopen - CiA DS 301
Napájecí napětí U 15 až 30 VDC
Jmenovité napájecí napětí Un 24 VDC
Spotřeba maximální: 500 mW
typická: 300 mW
Stupeň krytí IP 30 dle ČSN EN 60529, v platném znění
Rozměry hlavice 71,9 x 59 x 27 mm
Materiál hlavice LEXAN
Hmotnost min 35 g
Doporučený průřez vodičů 0,14 až 1 mm2

*) Uvedené rozsahy a přesnosti pro jednotlivé sensory jsou vztaženy k provozním podmínkám při připojeném napájecím napětí.

**) Krátkodobě může být snímač vystaven působení teplot od -40 do 80 °C.

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce

Rozměrový náčrt

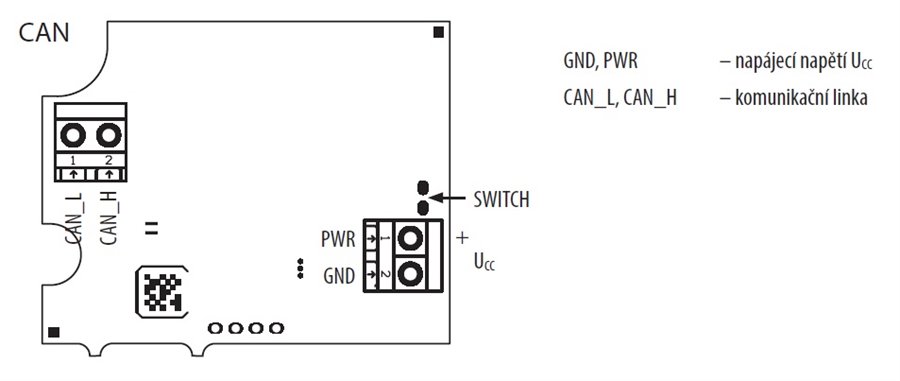

Schéma zapojení

Modifikace

- volbou konkrétních senzorů je možné zvolit variantu snímače s různými kombinacemi měřených veličin (kombinace dvou až pěti měřených veličin)

Soubory ke stažení

H08.01cz.pdf H08.01cz.pdf
