STHC 104 - SNÍMAČE TEPLOTY, RELATIVNÍ VLHKOSTI A CO2 DO INTERIÉRU S VÝSTUPEM CAN PROTOKOL (CANopen)

STHC 104 - SNÍMAČE TEPLOTY, RELATIVNÍ VLHKOSTI A CO2 DO INTERIÉRU S VÝSTUPEM CAN PROTOKOL (CANopen)

STHC 104 - SNÍMAČE TEPLOTY, RELATIVNÍ VLHKOSTI A CO2 DO INTERIÉRU S VÝSTUPEM CAN PROTOKOL (CANopen)

KONFIGURÁTOR

NAKONFIGURUJ A POPTEJ

22592
__KOUPIT__
__NABIDKA__
__JINY DOTAZ__

BBB

--%>

Snímač teploty, relativní vlhkosti a CO2 - STHC 104 je určen pro měření koncentrace oxidu uhličitého, teploty a relativní vlhkosti vzduchu v prostorech chráněných proti vodě.

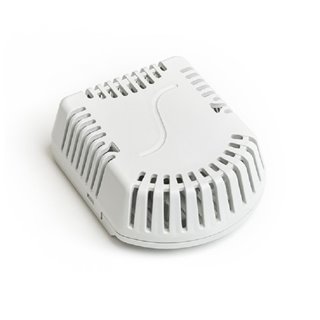

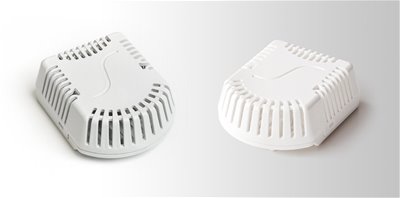

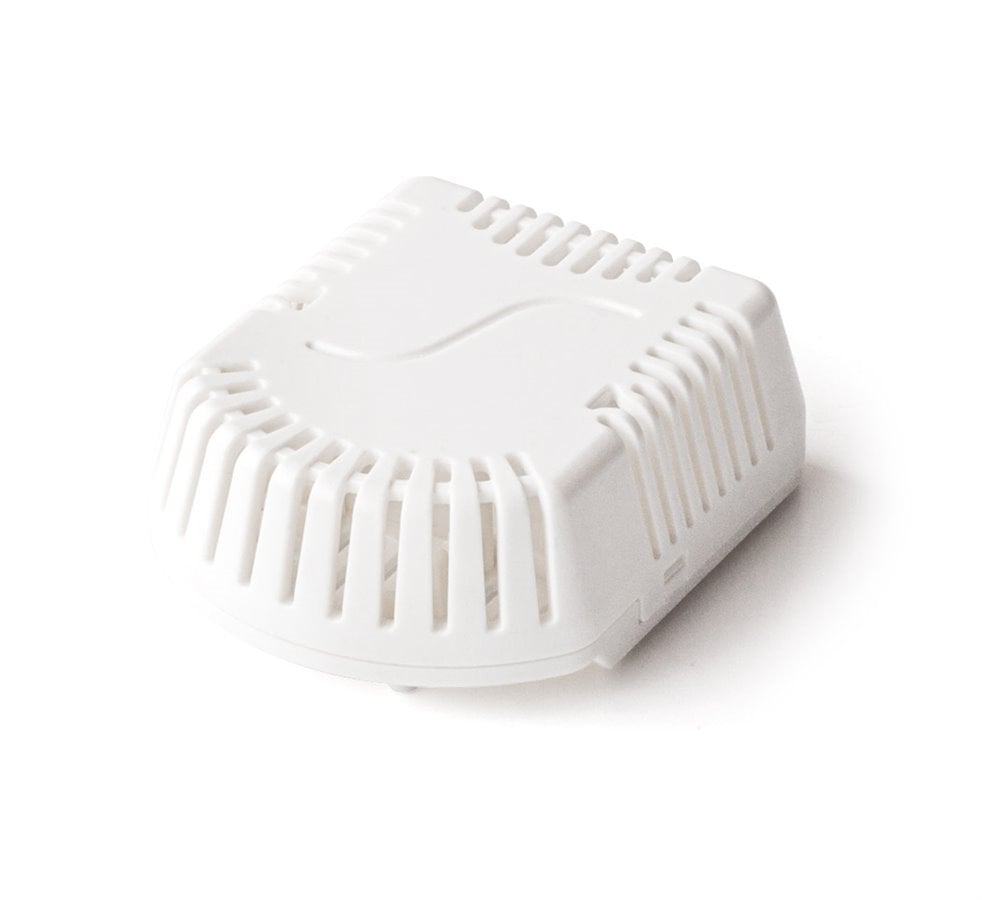

Snímač teploty, relativní vlhkosti a CO2 - STHC 104 je tvořen plastovou hlavicí se žebrováním, ve které je umístěna deska tištěného spoje s jednotlivými sensory a převodníkem pro zajištění komunikace po sběrnici CAN. Teplota a relativní vlhkost je měřena společným interním čidlem, jehož signál je zpracován v mikroprocesoru a převeden na výstupní signál CANopen se specifikací CiA DS 301. Hodnota CO2 je  měřena modulem NDIR, jehož digitální signál je rovněž převeden na výstupní signál CANopen se specifikací CiA DS 301. Pro sensor koncentrace CO2 je k dispozici funkce autokalibrace, která zajišťuje nastavení snímače na minimální hodnotu CO2 , odpovídající úrovni venkovní koncentrace. Snímač teploty, relativní vlhkosti a CO2 - STHC 104 vyhovuje stupni ochrany IP 30 podle ČSN EN 60529. Příjemný design a kvalitní materiál zaručují, že snímač nepůsobí rušivě ani v interiérech, na které jsou kladeny vysoké estetické požadavky. Je možné vybrat bílou nebo šedou barvu krabičky.

Snímač teploty, relativní vlhkosti a CO2 - STHC 104 je určen pro provoz v chemicky neagresivním prostředí, způsob použití musí být volen s ohledem na teplotní a chemickou odolnost hlavice snímače a jednotlivých sensorů.

Provozní podmínky pro zajištění správné funkce čidla sensoru CO2 jsou:

  • teplota v okolí snímače: 0 až 45 °C
  • relativní vlhkost okolního prostředí: 0 až 85% (nekondenzující vlhkost)
  • atmosférický tlak: 87 až 106 kPa

EDS soubory ke snímači naleznete zde.

ZKOUŠKY, PROHLÁŠENÍ, KALIBRACE

  • Výrobce zajišťuje EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025) nebo v AKL.



Technické parametry

Typ snímače STHC 104
Rozsah měření teploty ** 0 až 45 °C
Přesnost měření teploty * ± 0,5 °C
Rozsah měření relativní vlhkosti * 0 až 85 %
Přesnost měření relativní vlhkosti * ± 3 % v rozsahu 10 až 85 %
± 4,5 % v rozsahu 0 až 10 %
Rozsah měření CO2 * 400 až 5000 ppm
Přesnost měření CO2 * ± 100 ppm
Reakční doba měření CO2 (90%) 90 s
Výstupní signál CAN / CANopen - CiA DS 301
Galvanické oddělení ne, na základě požadavku lze dodělat
Napájecí napětí U 15 až 30 VDC
Jmenovité napájecí napětí Un 24 VDC
Spotřeba maximální: 500 mW
typická: 300 mW
Stupeň krytí IP 30 dle ČSN EN 60529, v platném znění
Rozměry hlavice 71,9 x 59 x 27 mm
Materiál hlavice LEXAN
Hmotnost min 35 g
Doporučený průřez vodičů 0,14 až 1 mm2

*) Uvedené rozsahy a přesnosti pro jednotlivé sensory jsou vztaženy k provozním podmínkám při připojeném napájecím napětí.

**) Krátkodobě může být snímač vystaven působení teplot od -40 do 80°C.

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

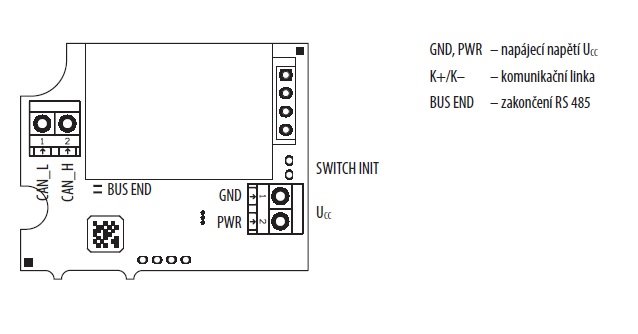

Schéma zapojení

Modifikace

Soubory ke stažení

H04.02cz.pdf H04.02cz.pdf
