SPÍNAČE TEPLOTY TSZ4H – RS485

SPÍNAČE TEPLOTY TSZ4H – RS485

SPÍNAČE TEPLOTY TSZ4H – RS485

KONFIGURÁTOR

NAKONFIGURUJ A POPTEJ

21101
__KOUPIT__
__NABIDKA__
__JINY DOTAZ__

BBB

--%>

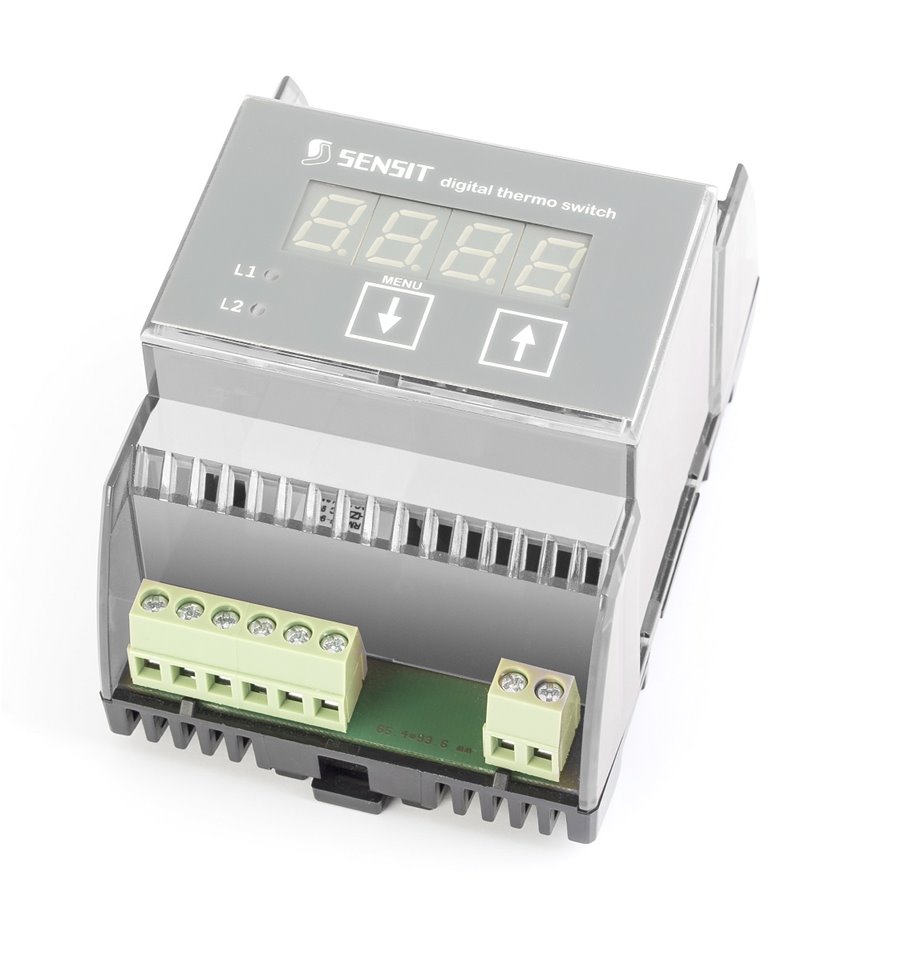

Spínač s displejem je konstruován jako dvoustavové regulátor (regulace ON/OFF), které porovnávají nastavenou a měřenou teplotu a při dosažení nastavené teploty umožňují přepínání galvanicky oddělených kontaktů. Napájecí napětí spínače je 7 až 36 V DC nebo 230 V AC (dle typu). Ke spínači je možné připojit až 2 platinová (Pt 1000/3850) nebo niklová (Ni 1000/6180) teplotní čidla. Displej spínače zobrazuje v průběhu měření okamžitou hodnotu měřené teploty postupně z obou čidel. Nastavení jednotlivých parametrů se provádí pomocí dvou ovládacích tlačítek.

Spínač lze použít v 5 různých funkcích:

  • funkce č. 1: spínač pracuje jako jednoduchý regulátor, který spíná jedno relé podle nastaveného teplotního intervalu a druhé relé při překročení nastavené havarijní teploty (využívá se jen jedno teplotní čidlo)
  • funkce č. 2: spínač pracuje jako jednoduchý regulátor, který spíná každé relé zvlášť podle nastaveného teplotního intervalu (využívá se jen jedno teplotní čidlo)
  • funkce č. 3: spínač pracuje jako dvojitý regulátor, tj. každé relé je ovládáno teplotou jednoho čidla
  • funkce č. 4: spínač pracuje jako diferenční regulátor, který spíná na základě absolutního rozdílu teplot ze dvou čidel (podobně jako funkce č. 1)
  • funkce č. 5: spínač pracuje jako diferenční regulátor, který spíná na základě absolutního rozdílu teplot ze dvou čidel (podobně jako funkce č. 2)

U každé funkce je možné nastavit časové zpoždění rozpínání relé (pro relé 1) a to v rozmezí 0 až 300 s. Měření teplot a nastavení všech parametrů lze provádět pomocí průmyslové sběrnice RS 485 s komunikačními protokoly ModBus RTU. Jednoduchým převodníkem RS 485/RS 232 je možné spínač připojit k sériovému portu PC a provádět tak různá nastavení. K tomuto účelu je možné použít software umístěný na webových stránkách www.sensit.cz/ke-stazeni. Spínač je určen pro montáž na DIN lištu. Teplotní rozsah použití spínače je dán typem použitého snímače teploty (např. pro snímač v pouzdru TG 8 je rozsah -50 až 200 °C). Maximální teplotní rozsah použití spínače je -50 až 250 °C.

Spínače jsou určeny pro provoz v chemicky neagresivním prostředí.

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.



Technické parametry

Typ spínačeTSZ4H-24 - RS485TSZ4H-230 - RS485
Zapojení snímače teploty

Funkce spínače 1 a 2 - 1 čidlo - 2vodič nebo 4vodič
Funkce spínače 3 až 5 - 1 čidlo - 2vodič nebo 4vodič
                                         2 čidlo - 2vodič

Výstup2 relé
Typ čidla

Pt 100/3850 nebo Pt 1000/3850 - standard
Ni 1000/6180 - modifikace

Maximální teplotní rozsah použití-50 až 400 °C (dle typu čidla a nebo varianty snímače)
Napájecí napětí10 až 33 Vdc, 9 až 24 V AC230 V AC
Maximální spínané napětí / proud 250 V AC / 10 A
Maximální chyba spínače*± (0,15 % z hodnoty + 1 dig) - min. chyba 0,2 °C
Rozlišení0,1 °C
Hysterezenastavitelná, min. 1 °C
Rozsah nastavení teploty-50 až 400 °C, krok 0,1 °C
Displej4 místný - červené LED, výška znaků 10 mm
Nastavení jasu displeje4 úrovně
Aktualizace zobrazení< 0,2 s
Typ svorkovnicesvorkovnice ARK 210, průřez vodičů 0,35 až 1,5 mm2
Materiál krabičkyLEXAN
Rozměry krabičky (V x Š x H)98 x 71 x 61 mm
Stupeň krytíIP 20 dle ČSN EN 60529, v platném znění
Pracovní podmínkyteplota okolí: -5 až 60 °C
relativní vlhkost: max 85 % (při teplotě okolí 25 °C)
atmosférický tlak: 87 až 107 kPa
Hmotnost (bez snímače)0,15 kg0,25 kg

KOMUNIKAČNÍ VLASTNOSTI
Komunikace po RS 485 maximální délka segmentu 1200 m, asynchronní přenos:
- přenosové rychlosti 1200, 2400, 4800 Bd
- 32 modulů na jeden sériový port
- protokol ModBus 1 stop bit, bez parity

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

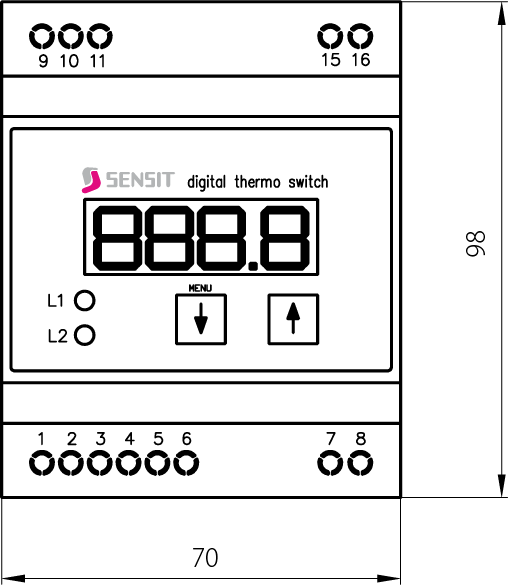

Rozměrový náčrt

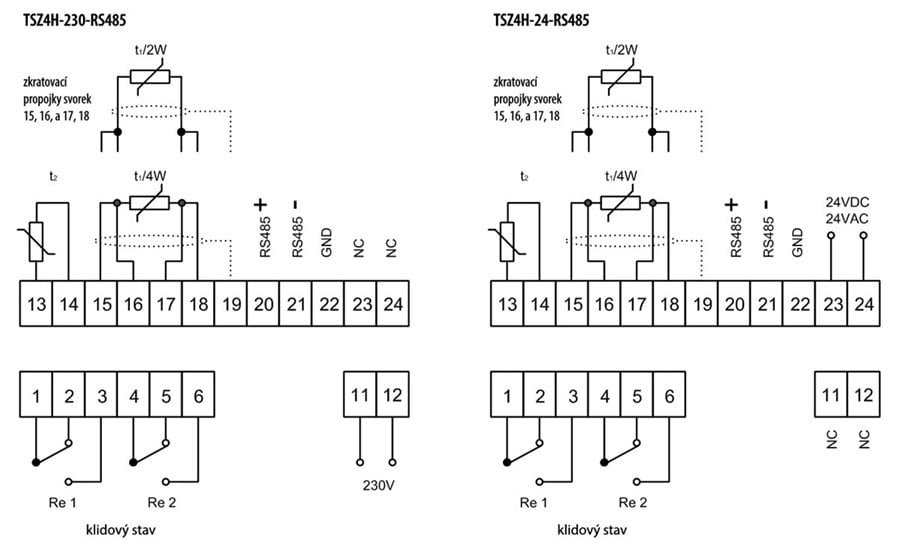

Schéma zapojení

Modifikace

Soubory ke stažení

106.07cz.pdf 106.07cz.pdf
