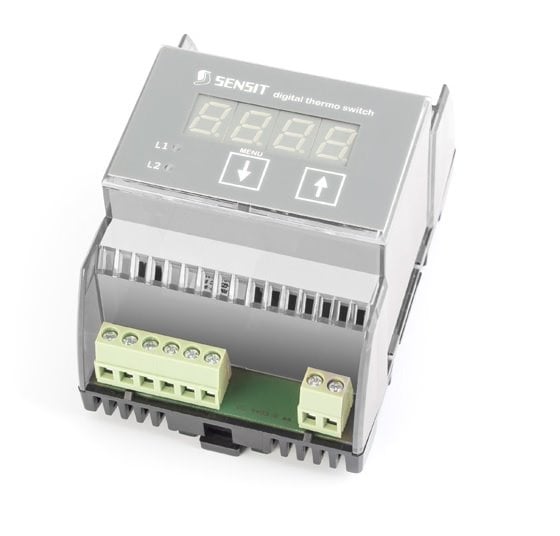

Tyto spínače teploty TSZ4H s displejem jsou konstruovány jako dvoustavové regulátory (regulace ON/OFF), které porovnávají nastavenou a měřenou teplotu a při dosažení nastavené teploty umožňují přepínání galvanicky oddělených kontaktů. Napájecí napětí snímačů je 7 až 36 V DC / V AC. Ke spínačům je možné připojit až 2 teplotní čidla. Displej spínače zobrazuje v průběhu měření okamžitou hodnotu měřené teploty postupně z obou čidel. Nastavení jednotlivých parametrů se provádí pomocí dvou ovládacích tlačítek.
Spínač lze použít v 5 různých funkcích:
- funkce č. 1: spínač pracuje jako jednoduchý regulátor, který spíná jedno relé podle nastaveného teplotního intervalu a druhé relé při překročení nastavené havarijní teploty (využívá se jen jedno teplotní čidlo)
- funkce č. 2: spínač pracuje jako jednoduchý regulátor, který spíná každé relé zvlášť podle nastaveného teplotního intervalu (využívá se jen jedno teplotní čidlo)
- funkce č. 3: spínač pracuje jako dvojitý regulátor, tj. každé relé je ovládáno teplotou jednoho čidla
- funkce č. 4: spínač pracuje jako diferenční regulátor, který spíná na základě rozdílu teplot ze dvou čidel (podobně jako funkce č. 1)
- funkce č. 5: spínač pracuje jako diferenční regulátor, který spíná na základě rozdílu teplot ze dvou čidel (podobně jako funkce č. 2)
U každé funkce je možné nastavit časové zpoždění rozpínání relé (pro relé 1) a to v rozmezí 0 až 300 s. Spínače jsou určeny pro montáž na DIN lištu. Teplotní rozsah použití spínače je dán typem použitého snímače teploty (např. pro snímač v pouzdru TG 8 je rozsah -50 až 200 °C). Maximální teplotní rozsah použití spínače je -50 až 250 °C.
Spínače jsou určeny pro provoz v chemicky neagresivním prostředí.
PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE
- Výrobce vydává EU prohlášení o shodě.
- Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.
