Snímače zaplavení SHV2
(snímače hladiny)

Snímače zaplavení SHV2
(snímače hladiny)

Snímače zaplavení SHV2
(snímače hladiny)

BBB

--%>

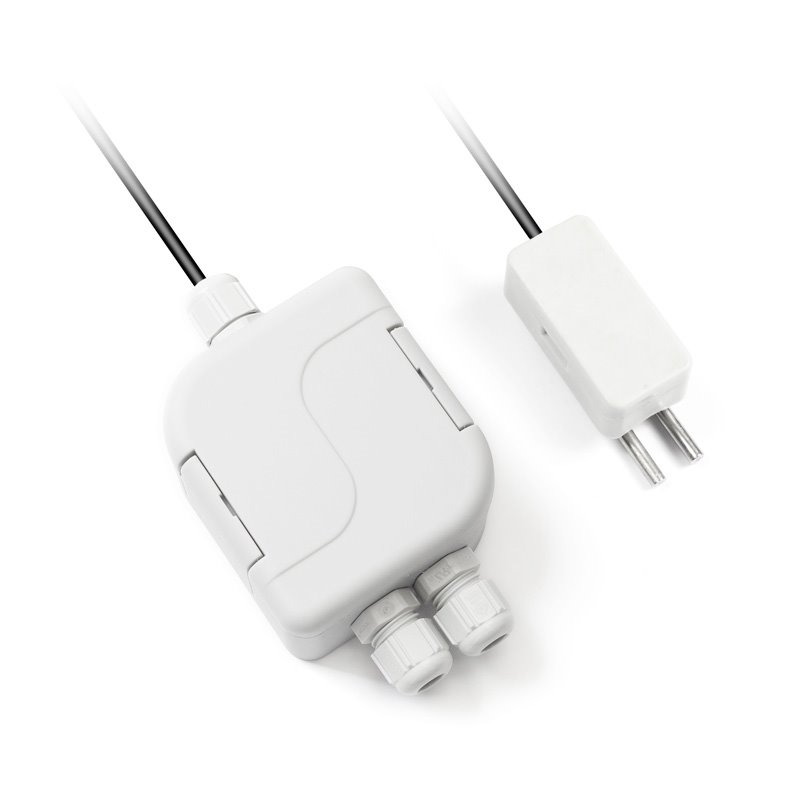

Snímače zaplavení (snímače hladiny) jsou tvořeny plastovou hlavicí, ve které je umístěna vyhodnocovací elektronika a externí sondou, která je tvořena silikonovým kabelem, na jehož konci je připojena plastová krabička se snímacími elektrodami. Kovové elektrody jsou z nerezové oceli DIN 1.4301, délka vlastních snímacích elektrod je 50 mm, základní délka propojovacího kabelu je 2 m. Připojení napájecího napětí 24 V DC nebo 24 V AC a zároveň klidový stav na výstupu relé nebo tranzistoru je indikován zelenou LED diodou. Poruchový stav (vytvoření vodivého spojení mezi elektrodami) je signalizováno červenou LED diodou uvnitř krabičky a změnou stavu výstupního tranzistoru anebo kontaktu relé. Volba výstupu relé se provádí umístění zkratovací propojky (jumperu) na DPS. Přívodní kabely napájení a výstupních kontaktů jsou ke svorkovnici připojovány přes vývodky, které jsou součásti plastové hlavice. Základním materiálem hlavice je POLYAMID.

Snímače zaplavení (snímače hladiny) pracují na principu rozdílné vodivosti (konduktivity) vzduchu a vody. Voda vlivem rozpuštěných minerálních a organických látek se stává do určité míry vodivou. V běžných podmínkách (dešťová voda) má vodivost od 5 mS/m-1 směrem k vyšším hodnotám. Od této hodnoty je nastavena s rezervou (méně než 1 mS/m) i citlivost vlastního snímače. Mezi ponořenými elektrodami prochází proud (řádově µA), ten detekuje vyhodnocovací elektronika, tímto dochází ke signalizaci stavu červenou LED diodou, aktivací výstupního tranzistoru (otevřený kolektor) a sepnutí nebo rozepnutí relé (dle nastavení zkratovací propojky na jumperu).

Snímače zaplavení (snímače hladiny) v provedení s externí sondou jsou určeny k signalizaci poruchových stavů souvisejících s únikem vody v průmyslových provozech, ale i ale i místnostech, kancelářích, případně ve výrobních halách v rozsahu od 0 do 80 °C. Snímače zaplavení (snímače hladiny) vyhovují stupni ochrany IP 65 podle ČSN EN 60529, v platném znění a splňují podmínky pro provoz v běžném, chemicky neagresivním prostředí, způsob použití musí být volen s ohledem na teplotní odolnost hlavice a chemickou odolnost pouzdra a hlavice snímače.

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU prohlášení o shodě

Technické parametry

Typ snímače SHV2 OUTR SHV2 OUT C
Napájecí napětí 15 až 30 V DC/V AC pro výstup relé; doporučené 24 V DC/V AC 12 až 30 V DC/V AC pro výstup otevřený kolektor; doporučené 24 V DC/V AC
Teplotní rozsah použití v okolí hlavice 0 až 80°C
snímací elektrody maximálně do 100 °C
Výstupní signál reléový výstup výstupní svorka typu otevřený kolektor
Max. odběr bez zatížení cca. 15 mA
Max. odběr se zatížením cca. 35 mA
Max. spínaný proud 6 A
Spínané napětí do 24 V DC/V AC
Signalizace LED červená – alarmový stav
LED zelená – zařízení v provozu, alarmový stav neaktivní
Citlivost spínání funkce alarmu aktivní při konduktivitě kapaliny od 1 m S/m-1
Izolační odpor mezi elektrodami ≥ 500 V DC (mezi elektrodami nepřipojenými do PCB)
Krytí hlavice IP65 dle ČSN EN 60529, v platném znění
Krytí externí sondy IP67 dle ČSN EN 60529, v platném znění
Materiál hlavice POLYAMID
Materiál elektrod nerezová ocel třídy DIN 1.4301
Materiál externí sondy SILAMID
Délka kabelu externí sondy základní 2 m, zakázkově do 15 m
Typ kabelu externí sondy silikon nestíněný 2 x 0,22 mm2
Rozměry hlavice 90 x 63 x 34 mm
externí sonda 61 x 24 x 25 mm
Hmotnost 190 g s externí sondou 2 m

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

Schéma zapojení

Modifikace

Soubory ke stažení

L02.03cz.pdf L02.03cz.pdf
