Snímače teploty TR 098A a TR 098B, -30 až 200 °C

Snímače teploty TR 098A a TR 098B, -30 až 200 °C

Snímače teploty TR 098A a TR 098B, -30 až 200 °C

BBB

--%>

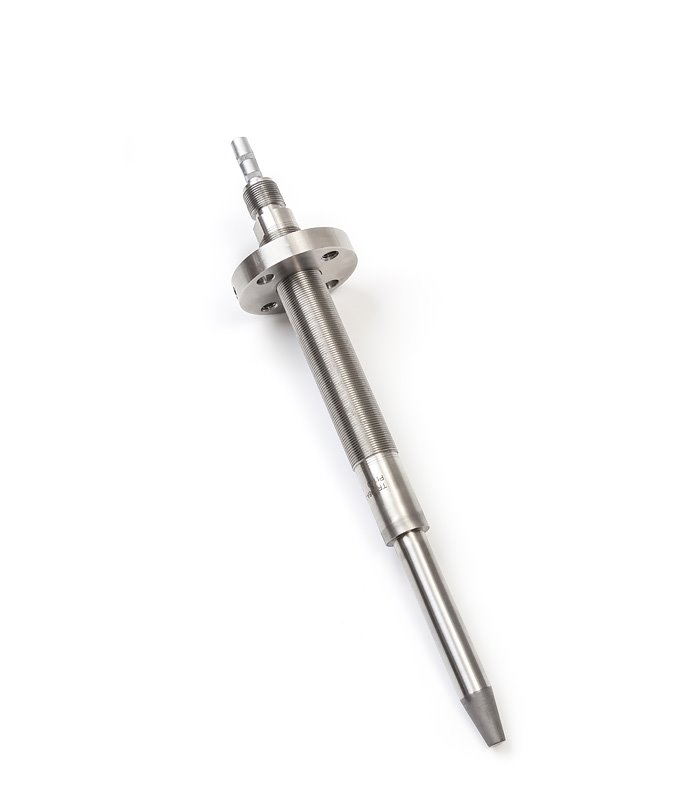

Snímače teploty TR 098A a TR 098B jsou konstruovány s ohledem na specifické potřeby měření teploty při přípravě gumárenských směsí. Varianta snímače teploty A je osazena konektorem LEMO a je možné ji doplnit hlavicí. Varianta snímače teploty B je osazena keramickou svorkovnicí umístěnou v hlavici.

Snímače teploty jsou vysoce odolné vůči abrazivnímu působení gumárenských směsí a proti vibracím. Rovněž je možné snímače použít pro měření teploty plastických a sypkých materiálů. Pouzdro snímačů teploty je vyrobeno z nerezové oceli a díky jeho konstrukci je dosaženo rychlejší časové odezvy v porovnání se snímači montovanými do jímky.

PŘÍSLUŠENSTVÍ

  • Hlavice DANW4-M2A-4x-NS-CaL pro variantu A
  • Protikus konektoru na kabel pro variantu A - LEMO FFA.1S.304.CLAC62
  • Propojovací kabel s konektorem LEMO FFA.1S.304.CLAC62 pro variantu A

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.


Technické parametry

Typ snímače TR 098A TR 098B
Typ čidla Pt 100, TCK, TCJ, jiné dle požadavku
Doporučený měřící proud ≤ 3 mA pro měřící prvek Pt 100/3850
Měřící rozsah -30 až 200 °C
Zapojení 4vodičové
Materiál pouzdra nerezová ocel, měřící hrot z kalitelné oceli
Časová odezva
Hloubka ponoru 100 mm
Podle ČSN EN 60751, v platném znění: τ0,5 < 6 s τ0,9 < 13 s
Metoda Continental*: τ0,5 < 16 s τ0,9 < 80 s
Minimální hloubka ponoru 40 mm
Konektor LEMO PCA.1S.304.CLLC /
Svorkovnice / ANO
Hlavice DANW4-M2A-4x-NS-CaL jako příslušenství NAA2-M2X-6x -NS-Cal pevná součást snímače
Izolační odpor > 200 MΩ při 500 VDC, 25 ± 3°C, vlhkost < 80 %
Hmotnost 1,9 kg
* Teplotní skok z 0 °C (ledová tříšť) do 180 °C (proudící silikonový olej 0,4 ms-1)

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

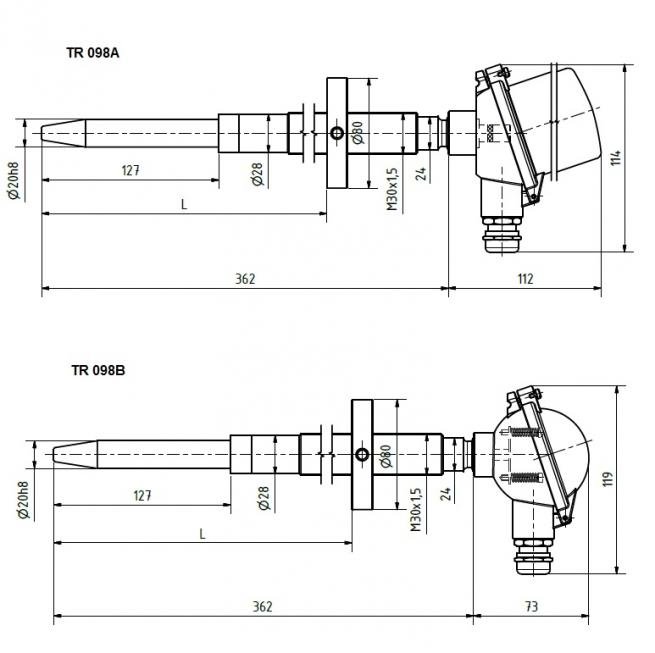

Rozměrový náčrt

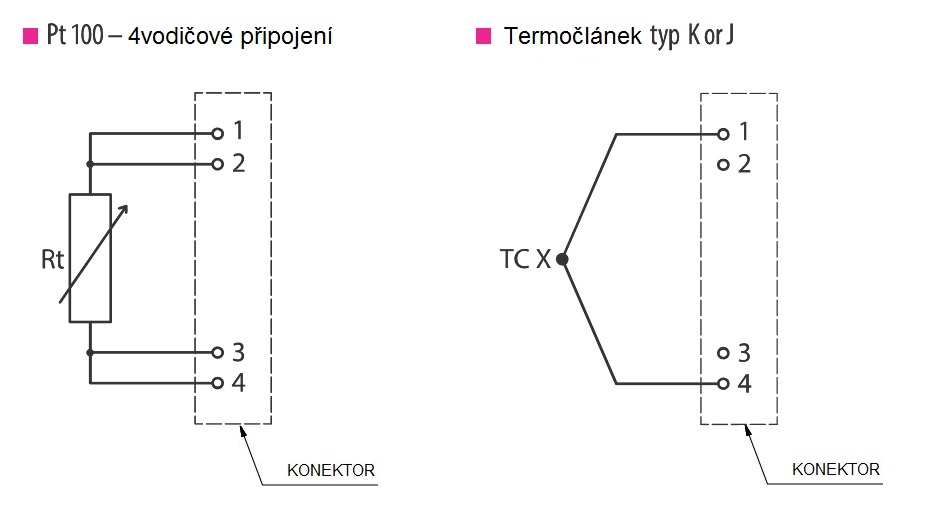

Schéma zapojení

Modifikace

Soubory ke stažení

schema gum. cz.jpg schema gum. cz.jpg
