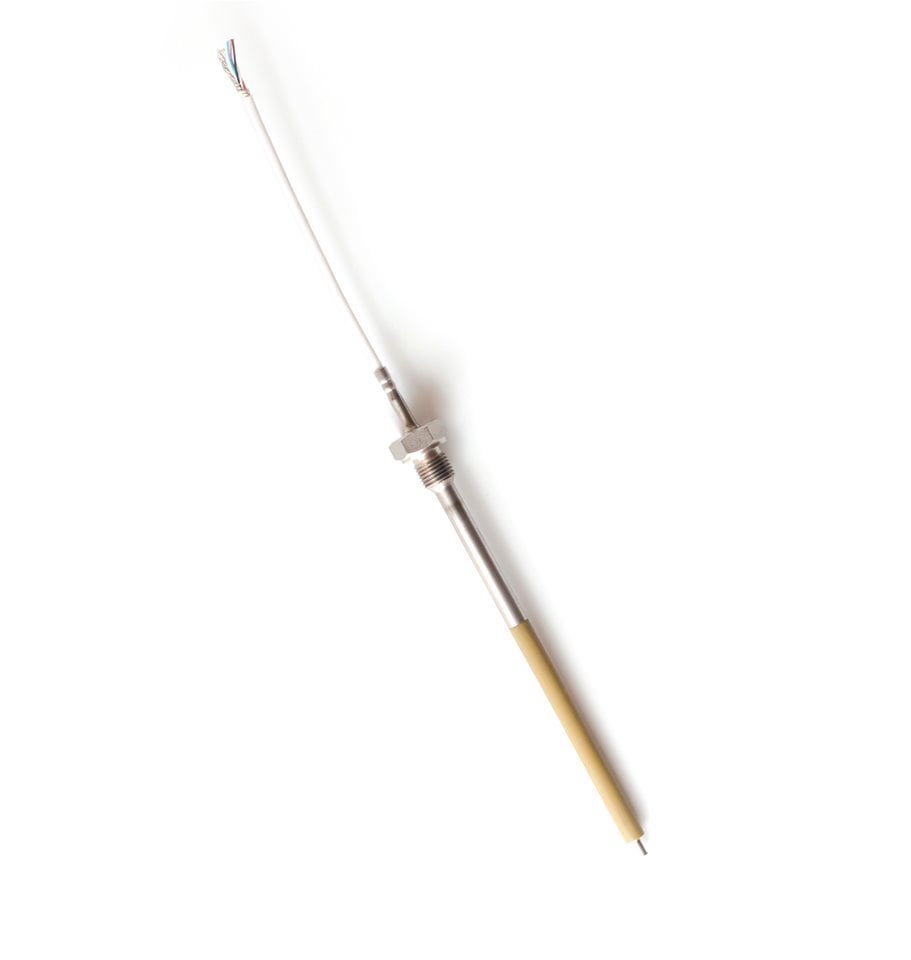

Snímače teploty TR 085JA, -50 až 220 °C

Snímače teploty TR 085JA, -50 až 220 °C

Snímače teploty TR 085JA, -50 až 220 °C
Na dotaz

BBB

--%>

Snímače teploty TR 085JA jsou konstruovány s ohledem na specifické potřeby měření teploty při přípravě gumárenských směsí. Teplotní rozsah použití senzorů je -50 až 220 ° C a tyto limity nesmí být překročeny ani na krátkou dobu. Snímače lze použít pro všechny řídicí systémy kompatibilní s teplotními čidly Pt 100/3850 nebo Pt 1000/3850. Snímače splňují stupeň krytí IP 65 dle ČSN EN 60529, v platném znění, a jsou navrženy pro všeobecné použití. Konstrukce snímače, ve kterém je teplotní snímač připojen ke konci měřicího pouzdra, zajišťuje velmi rychlou odezvu snímače na změny teploty, i když je snímač jen minimálně ponořen do pryžové směsi. Senzory jsou konstruovány pro provoz v chemicky neagresivním prostředí, použití musí být zvoleno s ohledem na teplotní a chemickou odolnost pouzdra a napájecí kabel.

Doporučené použití a umístění senzorů:

  • pracovní poloha je dána polohou montážního kování a délkou senzoru
  • je nutné zajistit, aby celá měřicí část pouzdra o délce 7 mm byla ve styku s měřeným médiem

Provozní podmínky:

  • teplota poblíž přívodního kabelu: -50 až 220 °C
  • relativní vlhkost okolí: 10 až 100 %
  • Atmosférický tlak: 70 až 106 kPa

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.


Technické parametry

Typ snímačeTR 085JA
Typ čidlaPt 100, Pt 1000
Třída přesnostiB dle ČSN EN 60751, v platném znění, ± (0,3 + 0,005|t|) ve °C
Měřící rozsah-50 až 220 °C
Stupeň krytíIP 65 dle ČSN EN 60529, v platném znění
Doba odezvyτ0,5 < 2 s (v proudící vodě > 0,2 m/s)
Materiál / ⌀ měřící části nerezová ocel / 3 mm
Délka měřícího pouzdra7 mm
Materiál / ⌀ plastové části DURATRON / 8 mm
Materiál / ⌀ montážní části nerezová ocel / 8 mm
Celková délka, včetně závitudle specifikace zákazníka
Typ závitu sestavy / OK
dle specifikace zákazníka
Elektrická síla500 VAC dle ČSN EN 60730-1, v platném znění
Izolační odpor> 200 MΩ při 500 Vdc, 25 ± 3 °C
Typ přívodního kabelu 2vodič silikon stíněný 2 x 0,14 mm2
3vodič a 4vodič silikon stíněný 4 x 0,14 mm2
Odpor napájecího drátu 0,274 Ω / 1 m při 25 °C
Odolnost vůči tlaku 2,5 MPa

* V případě dvouvodičového připojení je nutné přidat účinek odporu přívodního kabelu, který je 0,071 ° C / 1 m při teplotě 25 ° C, k hodnotám naměřeným na jednotlivých snímačích.

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

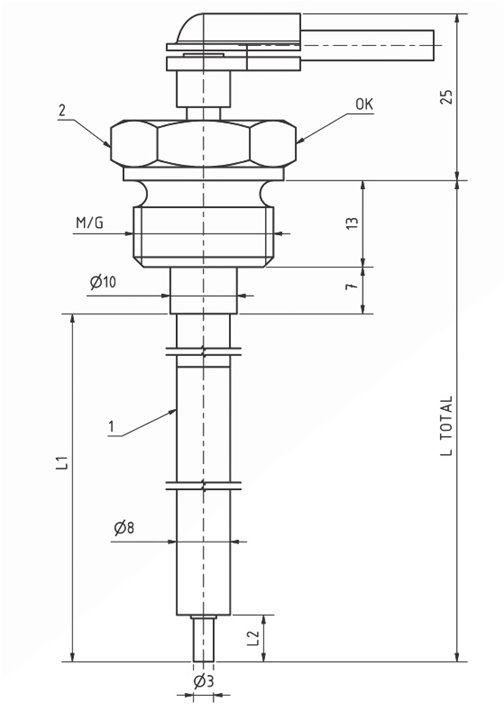

Rozměrový náčrt

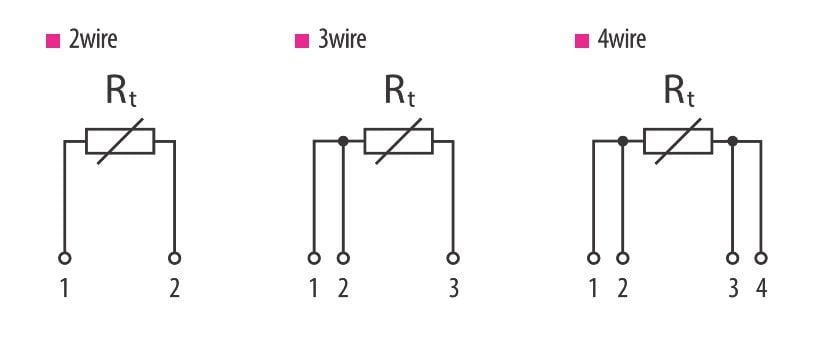

Schéma zapojení

Modifikace

Soubory ke stažení

TR 085AJ.pdf TR 085AJ.pdf
