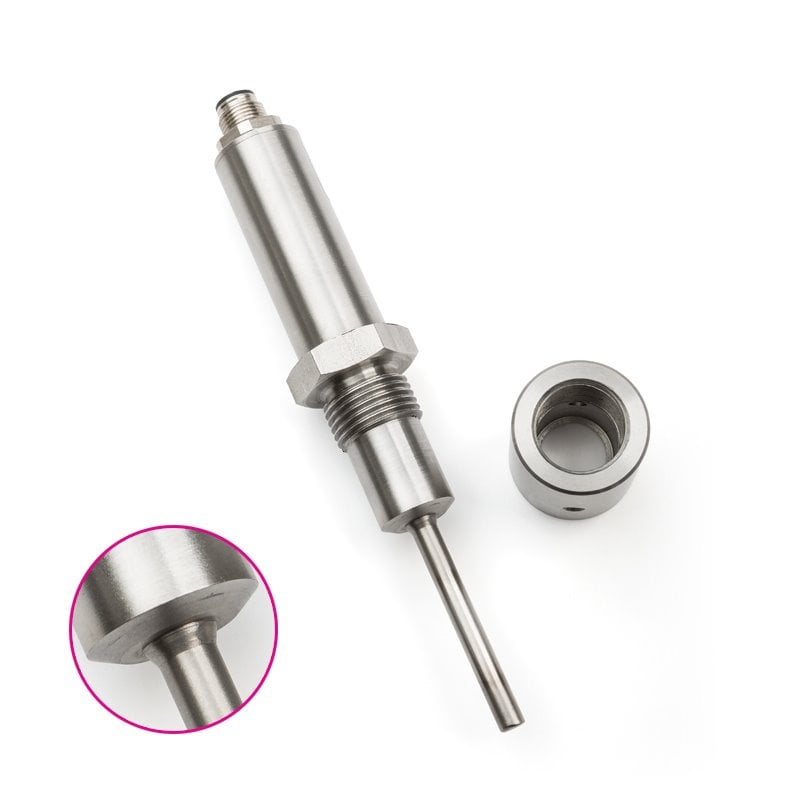

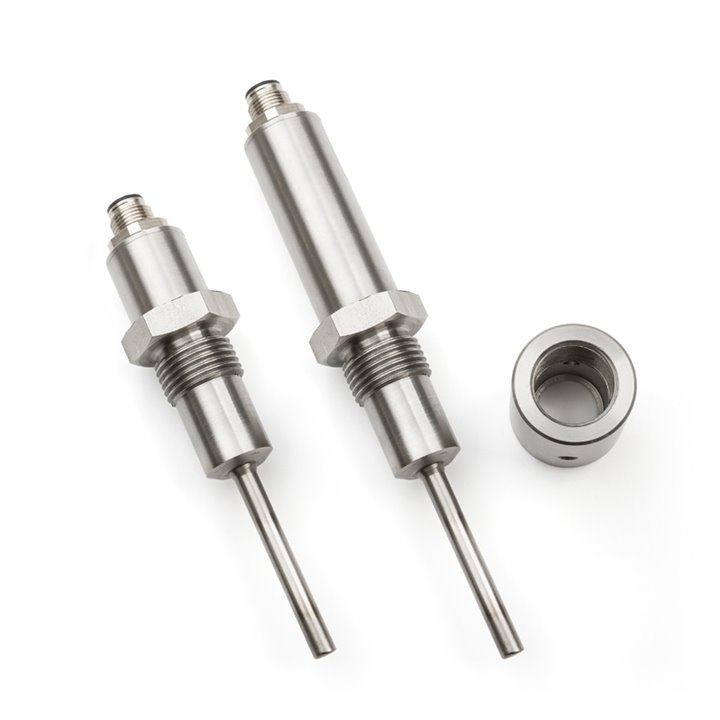

SNÍMAČE TEPLOTY SE STONKEM A NEREZOVOU HLAVICÍ V HYGIENICKÉM PROVEDENÍ

SNÍMAČE TEPLOTY SE STONKEM A NEREZOVOU HLAVICÍ V HYGIENICKÉM PROVEDENÍ

Řada S 170

SNÍMAČE TEPLOTY SE STONKEM A NEREZOVOU HLAVICÍ V HYGIENICKÉM PROVEDENÍ
Na dotaz

BBB

--%>

Tyto odporové snímače teploty jsou určeny pro kontaktní měření teploty kapalných nebo plynných látek. Snímače se vyrábějí ve dvou variantách: malá hlavice s odporovým výstupním signálem a velká hlavice s výstupním signálem 4 až 20 mA, dále pak v provedeních s průchodkou nebo s konektorem. Tyto snímače jsou primárně určeny pro použití v potravinářském průmyslu. V kombinaci se středovým držákem je snímač vhodný k měření teploty v klimatizačních kanálech. Kombinace snímače a jímky je vhodná pro měření v potrubích. Standardní teplotní rozsah použití aktivních snímačů je -50 až 150 °C, pasivních -50 až 200 °C. Snímače je možné použít pro všechny řídící systémy, které jsou kompatibilní s typy čidel nebo výstupními signály uvedenými v tabulce technických parametrů.

Snímače teploty jsou určeny pro provoz v neagresivním prostředí.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.



Technické parametry

Typ snímače
(K - s konektorem)
NS 170P
NS 170K
NS 171P
NS 171K
NS 172K
NS 172K
NS 370P
NS 370K
NS 371P
NS 371K
Typ čidla Ni 1000/5000 Ni 1000/6180 Ni 891 Ni 10000/5000 Ni 10000/6180
Měřicí rozsah -50 až 200 °C (teplota v okolí hlavice -30 až 100 °C)
Max. ss měřicí proud 1 mA 1 mA 1 mA 0,3 mA 0,3 mA


Typ snímače
(K - s konektorem)
NS 173P
NS 173K
PTS 170P
PTS 170K
PTS 270P
PTS 270K
PTS 370P
PTS 370K
HS 170P
HS 170K
Typ čidla T1 = Ni 2226 Pt 100/3850 Pt 500/3850 Pt 1000/3850 termistor NTC 20 kΩ
Měřicí rozsah -50 až 150 °C -50 až 200°C (teplota v okolí hlavice -30 až 100 °C) -30 až 150 °C
Max. ss měřicí proud 0,7 mA 3 mA 1,5 mA 1 mA 1 mW *)

*) maximální příkon

Typ snímače
(K - s konektorem)
PTS 680P
PTS 680K
Poznámka
Typ čidla Pt 1000/3850
Výstupní signál 4 až 20 mA
Standardní měřicí rozsahy -50 až 50 °C
-30 až 60 °C
0 až 35 °C
0 až 100 °C
0 až 150 °C
teplota v okolí hlavice -30 až 70 °C
Napájecí napětí (Unap) 11 až 30 V DC doporučená hodnota 24 V DC;
Zatěžovací odpor Rz 150 Ω pro Unap = 12 V
700 Ω pro Unap = 24 V
Výstupní signál při přerušení čidla > 24 mA
Výstupní signál při zkratu čidla < 3,5 mA


OSTATNÍ PARAMETRY
Třída přesnosti Ni čidla: tř. B, Δt = ± (0,4 + 0,007t), pro t ≥ 0; Δt = ± (0,4 + 0,028|t|), pro t ≤ 0 ve °C;
Pt čidla: tř. B dle ČSN EN 60751,Δt = ± (0,3 + 0,005|t|) ve °C
NTC 20 kΩ: ± 1 °C pro rozsah 0 až 70 °C
Chyba měření < 0,6 % z rozsahu,minimálně 0,5 °C
Zapojení snímačů dle schéma zapojení
Standardní délka stonku L1 70, 120, 180, 240 mm
Doba odezvy τ0,5 < 9 s (v proudící vodě 0,4 m.s-1)
Typ konektoru v hlavici - snímače s konektorem Lumberg RSFM4, M 12
Izolační odpor > 200 MΩ při 500 V DC, 25 ± 3 °C; vlhkosti < 85 %
Stupeň krytí IP 67 dle ČSN EN 60529, v platném znění
Materiál stonku nerezová ocel DIN 1.4301
Materiál hlavice nerezová ocel DIN 1.4301
Pracovní podmínky teplota okolí: -30 až 100 °C; -30 až 70 °C s převodníkem
relativní vlhkost: max. 100 % (při teplotě okolí 25 °C)
atmosferický tlak: 70 až 107 kPa
Hmotnost cca 0,25 kg

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

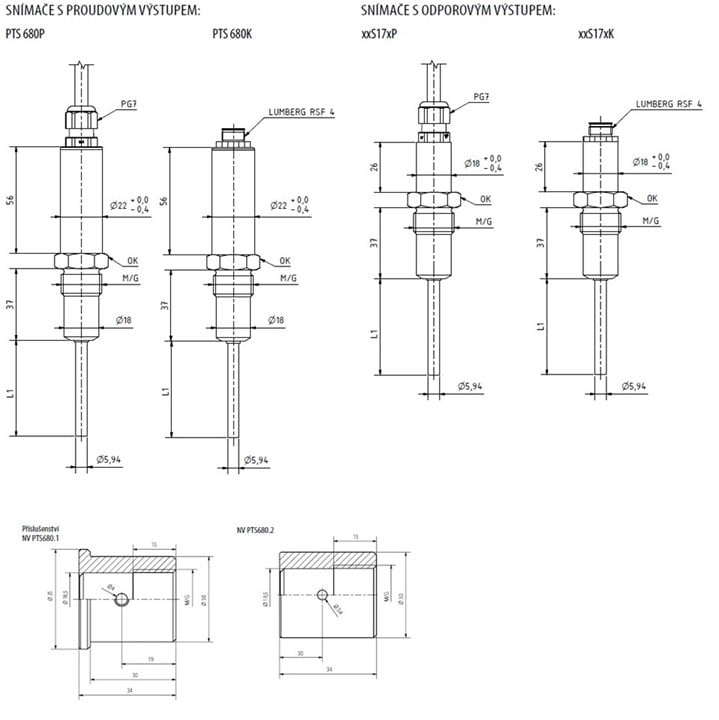

Rozměrový náčrt

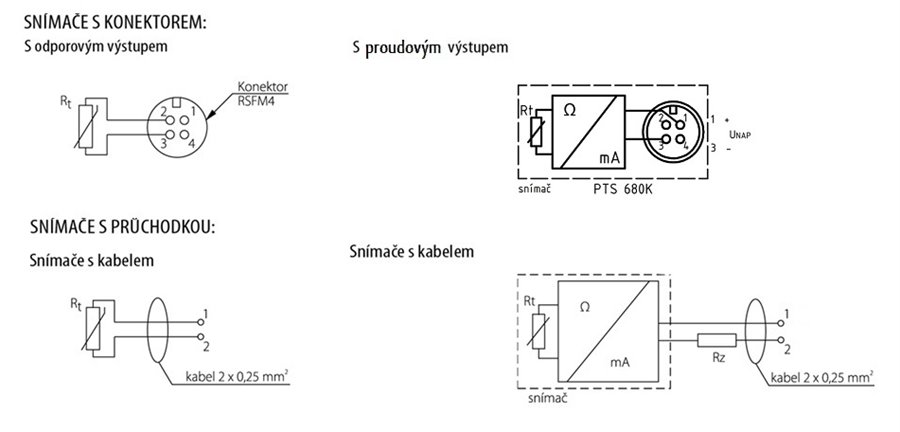

Schéma zapojení

Modifikace

  • možnost zapouzdření dvou čidel teploty
  • možnost zapouzdření nestandardních čidel teploty (DALLAS, TSic, KTY, SMT, aj.)
  • třída přesnosti A (s výjimkou čidel Ni 1000/5000, Ni 10000/6180, T1 = Ni 2226, termistor NTC 20 kΩ)
  • možnost tří nebo čtyřvodičového zapojení
  • variabilní provedení stonku v oblasti – délky L1, materiálu, průměru

Soubory ke stažení

212.03cz.pdf 212.03cz.pdf

Související produkty

SD 182K - SNÍMAČE TEPLOTY SE STONKEM, NEREZOVOU HLAVICÍ A VÝSTUPEM RS 485

Detail Detail

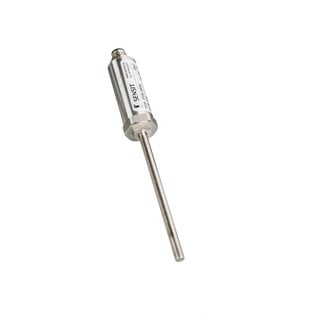

SNÍMAČE TEPLOTY SE STONKEM A NEREZOVOU HLAVICÍ
