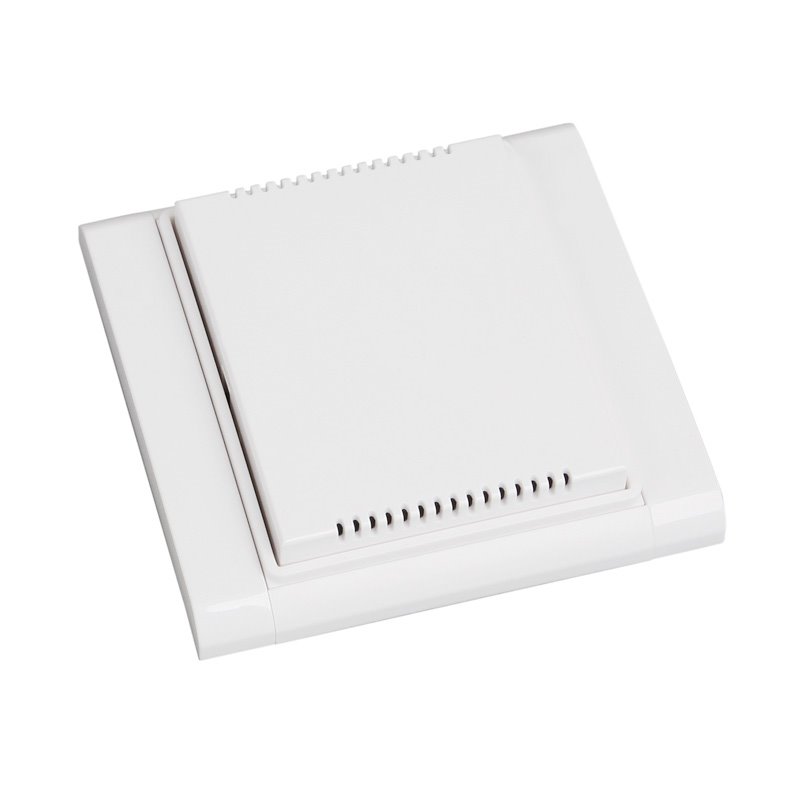

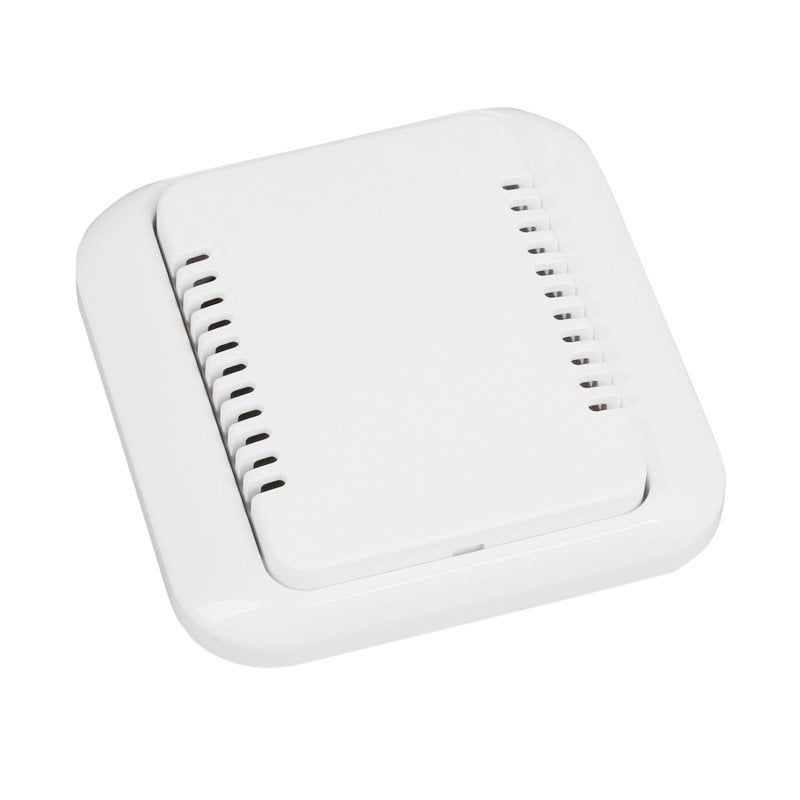

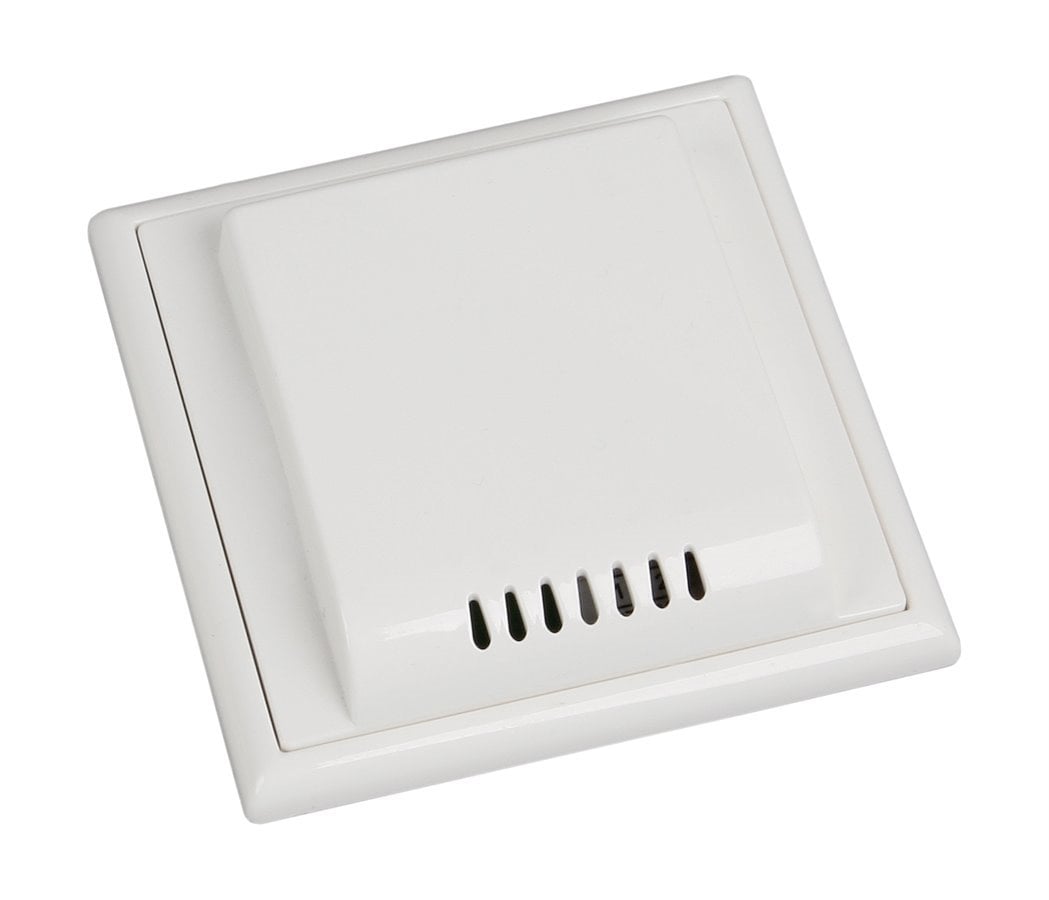

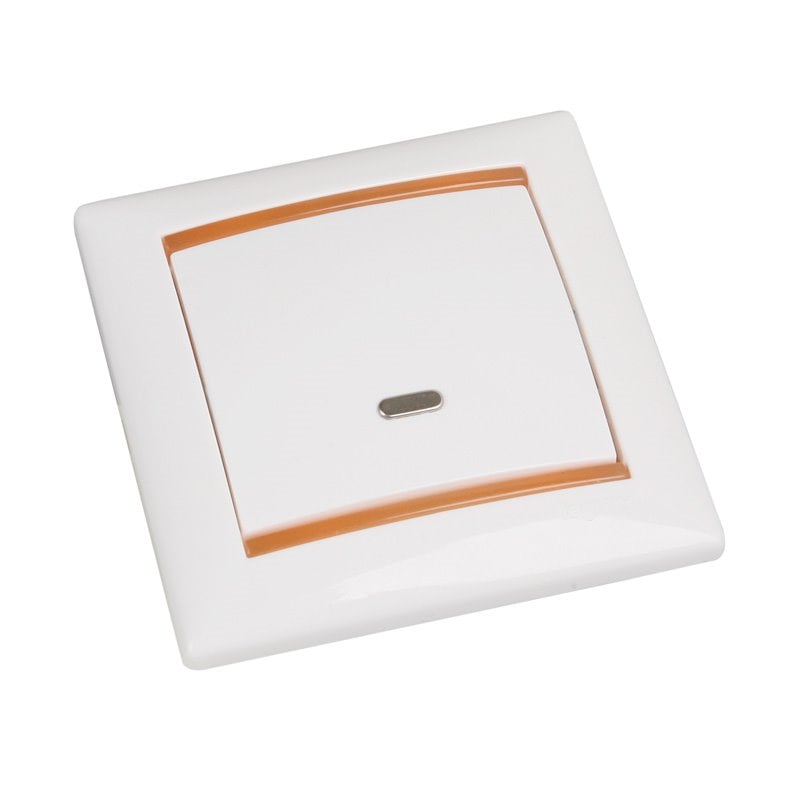

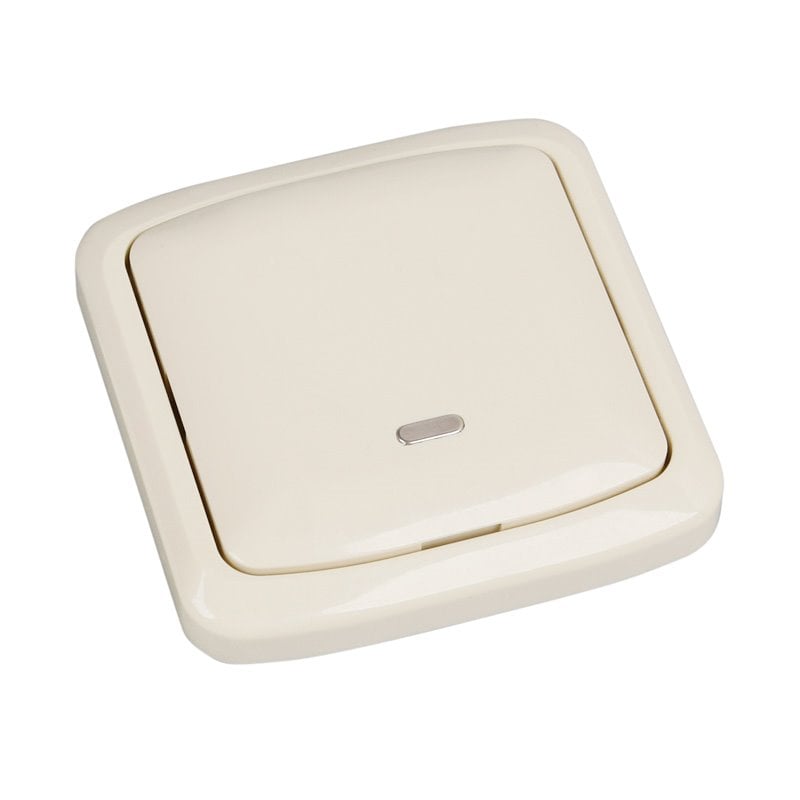

SNÍMAČE TEPLOTY DO INTERIÉRU V DESIGNU ABB
|
|
|
|
|

SNÍMAČE TEPLOTY DO INTERIÉRU V DESIGNU ABB

Řada S 100 design

SNÍMAČE TEPLOTY DO INTERIÉRU V DESIGNU ABB
*
*

SNÍMAČE TEPLOTY DO INTERIÉRU V DESIGNU ABB

Tyto odporové snímače teploty jsou určeny pro měření teploty v interiérech s vysokými estetickými nároky. Standardní teplotní rozsah použití snímačů je 5 až 55 °C (krátkodobě -20 až 75 °C).

Design snímačů vychází ze standardních designů domovního elektroinstalačního materiálu společnosti ABB a to ALPHA EXCLUSIVE, IMPULS, SOLO, TANGO, TIME a ELEMENT. Standardní barva pro řadu ALPHA EXCLUSIVE je alabastrová, pro SOLO, TANGO, ELEMENT a TIME – bílá a pro řadu IMPULS – alpská bílá.

Snímače je možné použít pro všechny řídící systémy, které jsou kompatibilní s typy čidel nebo výstupními signály uvedenými v tabulce technických parametrů.

Snímače jsou určeny pro provoz v neagresivním prostředí.

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

 Na přání zákazníka možnost dodání snímačů v designu těchto společností: SCHNEIDER, LEGRAND, UNICA.

Technické parametry

Typ snímačeNS 100 xxxxNS 101 xxxxNS 102 xxxxNs 300 xxxxNS 301 xxxx
Typ čidlaNi 1000/5000Ni 1000/6180Ni 891Ni 10000/5000Ni 10000/6180
Měřicí rozsah5 až 55 °C (krátkodobě -20 až 75 °C)
Max. ss měřicí proud1 mA1 mA1 mA0,3 mA0,3 mA


Typ snímačeNS 103 xxxxPTS 100 xxxxPTS 200 xxxxPTS 300 xxxxHS 100 xxxx
Typ čidlaT1 = Ni 2226Pt 100/3850Pt 500/3850Pt 1000/3850termistor NTC 20 kΩ
Měřicí rozsah5 až 55 °C (krátkodobě -20 až 70 °C)
Max. ss měřicí proud0,7 mA3 mA1,5 mA1 mA1 mW *)

*) maximální příkon čidla

OSTATNÍ PARAMETRY
Třída přesnostiNi čidla: tř. B, Δt = ± (0,4 + 0,007t), pro t ≥ 0; Δt = ± (0,4 + 0,028|t|), pro t ≤ 0 ve °C;
Pt čidla: tř. B dle ČSN EN 60751, Δt = ± (0,3 + 0,005|t|) ve °C;
NTC 20 kΩ: ± 1 °C pro rozsah 0 až 70 °C
Zapojení snímačůdle schéma zapojení
Doporučený průřez vodičů0,35 až 1,5 mm2
Stupeň krytíIMPULS – IP 20; ALPHA EXCLUSIVE, SOLO, ELEMENT, TIME – IP 30; TANGO – IP50
dle ČSN EN 60529, v platném znění
Materiál rámečku a víčkaABS
Pracovní podmínkyteplota okolí: 5 až 55 °C (krátkodobě -20 až 70 °C)
relativní vlhkost: max 85 % (při teplotě okolí 25 °C)
atmosférický tlak: 87 až 107 kPa
Hmotnostcca 0,1 kg


Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

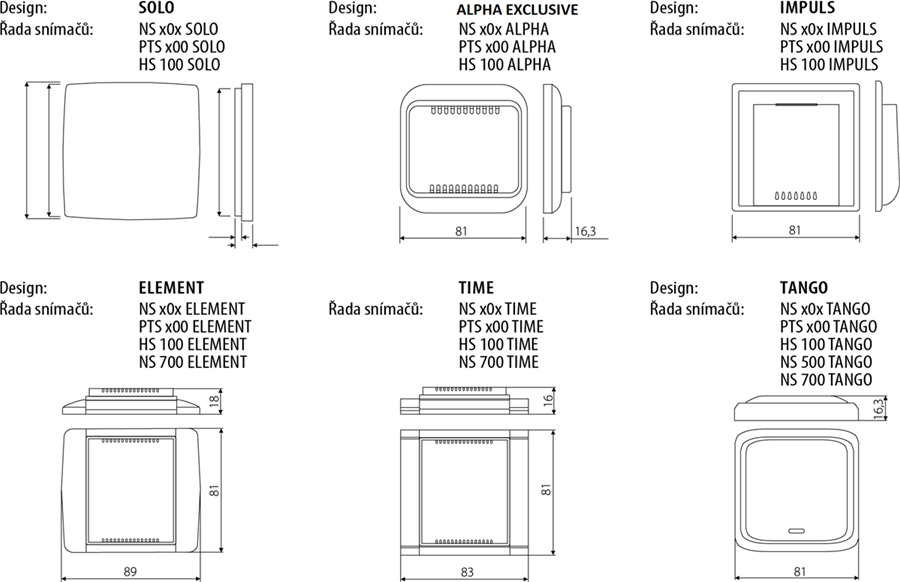

Rozměrový náčrt

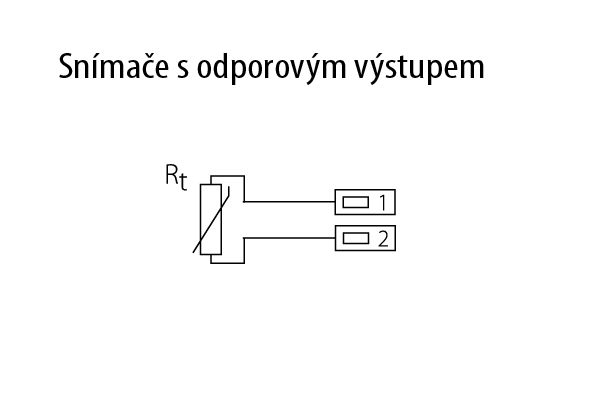

Schéma zapojení

Modifikace

  • možnost zapouzdření dvou čidel teploty
  • možnost zapouzdření nestandardních čidel teploty (DALLAS, TSic, KTY, SMT, aj.)
  • třída přesnosti A (s výjimkou čidel Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, termistor NTC 20 kΩ)
  • možnost tří nebo čtyřvodičového zapojení
  • barva plastových dílů snímače – dle vzorníku výrobce

Soubory ke stažení

102.11cz.pdf 102.11cz.pdf

Související produkty

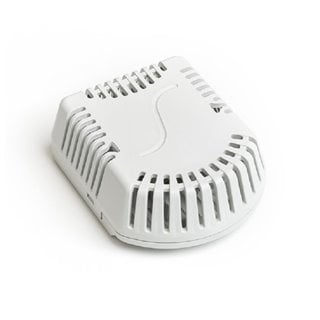

SNÍMAČE TEPLOTY DO INTERIÉRU

Detail Detail

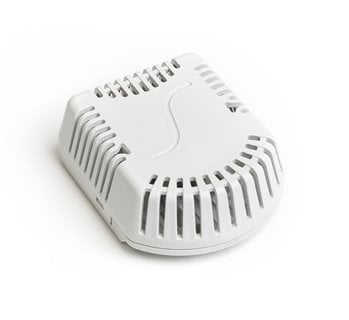

STH 102 - SNÍMAČE TEPLOTY A RELATIVNÍ VLHKOSTI DO INTERIÉRU S VÝSTUPEM RS 485 (MODBUS)
