SNÍMAČE TEPLOTY DO 400 °C

SNÍMAČE TEPLOTY DO 400 °C

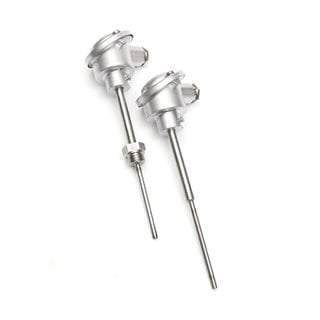

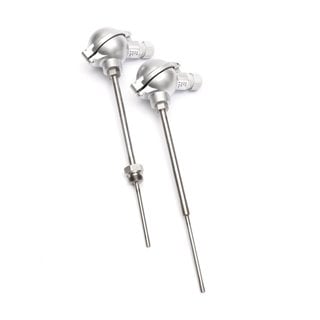

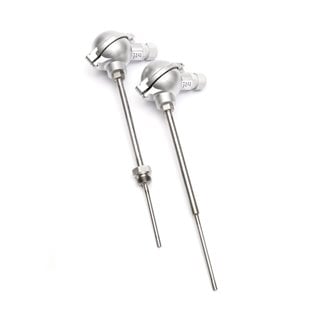

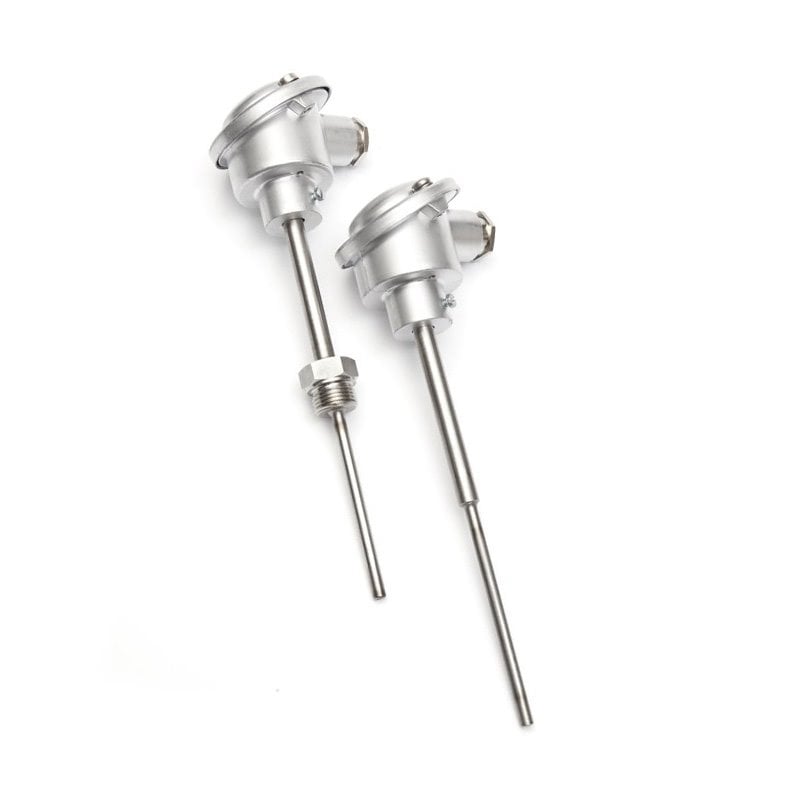

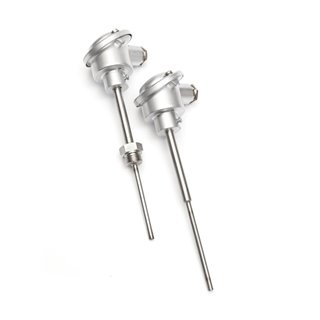

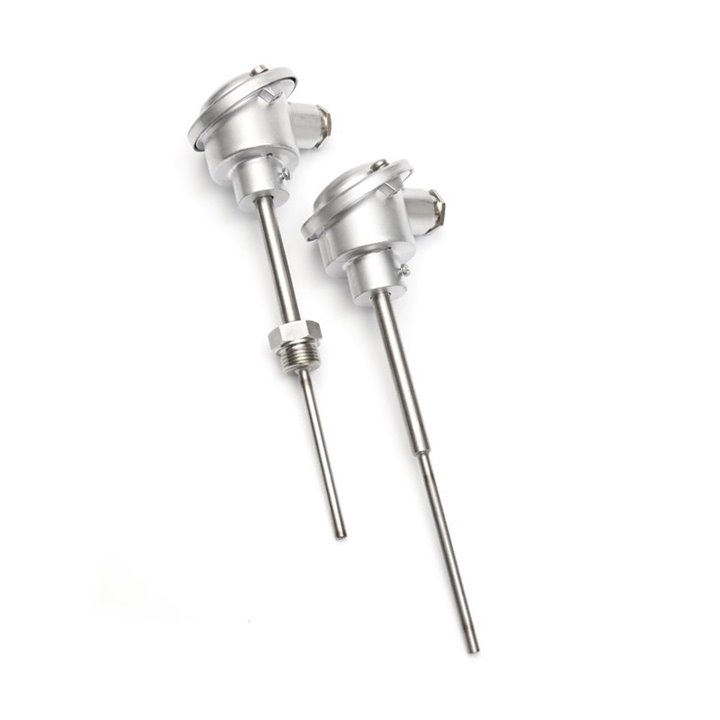

Řada PTS 4x a PTS 6x

SNÍMAČE TEPLOTY DO 400 °C
Na dotaz

BBB

--%>

Tyto odporové snímače teploty jsou určeny pro kontaktní měření teploty do 400 °C. Snímače teploty, v kombinaci se středovým držákem nebo jímkou, je možné použít pro měření teploty v různých aplikacích průmyslového prostředí. Varianta snímače s navařeným šroubením je vhodná pro přímé měření média v potrubí. Standardní teplotní rozsah použití snímačů je -50 až 400 °C. Snímače je možné použít pro všechny řídící systémy, které jsou kompatibilní s typy čidel nebo výstupními signály uvedenými v tabulce technických parametrů.

Snímače jsou určeny pro provoz v neagresivním prostředí

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č. 505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.



Technické parametry

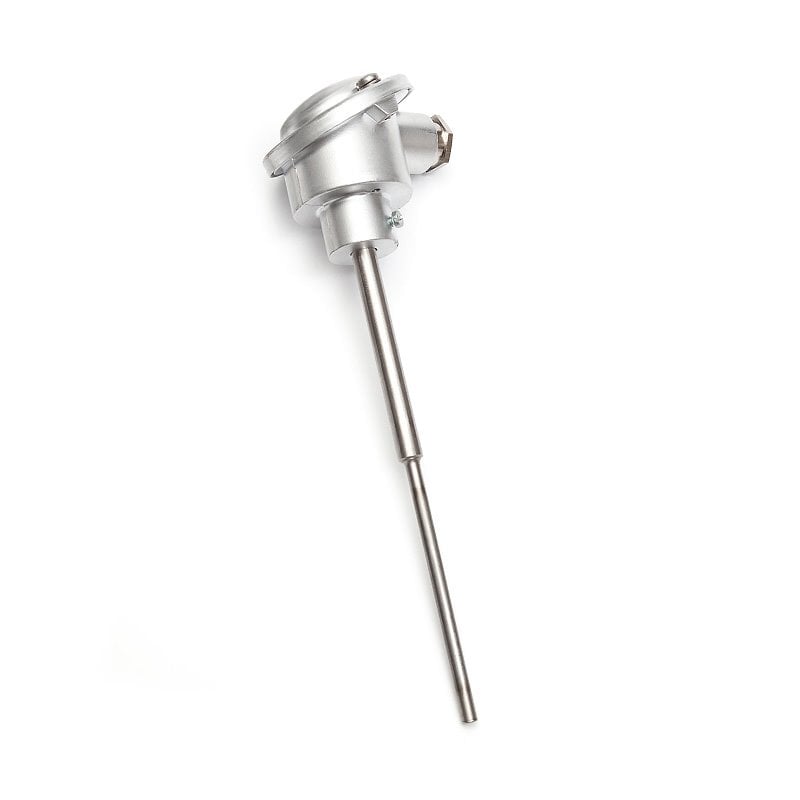

Typ snímače s hladkým stonkem

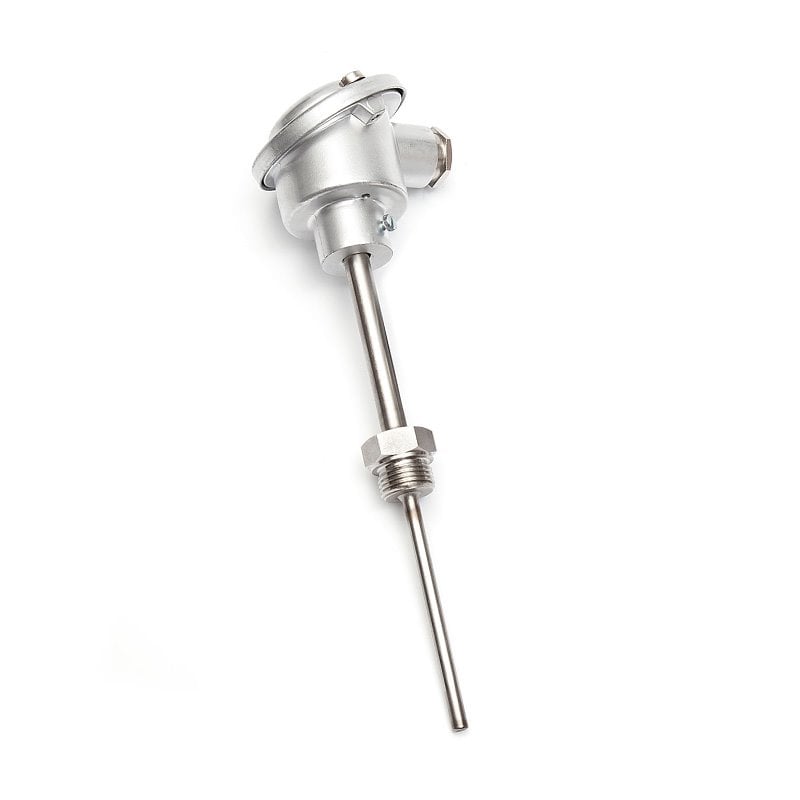

Typ snímače s navařeným šroubením
PTS 41
PTS 61
PTS 43
PTS 63
PTS 45
PTS 65
Typ čidla Pt 100 Pt 500 Pt 1000
Měřící rozsah tř. B -50 až 400 °C
Max. ss měřící proud 3 mA 1,5 mA 1 mA


Typ snímače s hladkým stonkem
Typ snímače s navařeným šroubením
PTS 51
PTS 71
Poznámka
Typ čidla Pt 1000/3850
Výstupní signál 4 až 20 mA
Standardní měřící rozsahy -50 až 50 °C
0 až 100 °C
0 až 150 °C
0 až 200 °C
0 až 400 °C
teplota v okolí hlavice -30 až 70 °C
Napájecí napětí (Unap) 11 až 30 V DC doporučená hodnota 24 V DC
Zatěžovací odpor Rz 150 Ω pro Unap = 12 V
700 Ω pro Unap = 24 V
Výstupní signál při přerušení čidla > 25 mA
Výstupní signál při zkratu čidla < 3,5 mA


OSTATNÍ PARAMETRY
Třída přesnosti tř. B dle ČSN EN 60751, Δt = ± (0,3 + 0,005|t|) ve °C
Chyba měření < 0,6 % z rozsahu, minimálně 0,5 °C
Zapojení snímačů dle schéma zapojení
Standardní délka stonku L1 50, 100, 160, 220, 280, 400 mm
Jmenovitý tlak stonku snímače PN 63 (se šroubením)
Doba odezvy τ0,5 < 9 s ( v proudící vodě 0,4 m.s-1)
Doporučený průřez vodičů 0,35 až 1,5 mm2
Typy závitů u PTS 61, PTS 63, PTS 65, PTS 71 G 1/2"; M 20 x 1,5; M 27 x 2
Izolační odpor > 200 MΩ při 500 V DC, teplotě 25 ± 3 °C; vlhkost < 85 %
Stupeň krytí IP 54 dle ČSN EN 60529, v platném znění
Materiál stonku nerezová ocel DIN 1.4301
Materiál hlavice slitina hliníku, LIMATHERM B
Pracovní podmínky teplota okolí: -30 až 100 °C; -30 až 70 °C s převodníkem
relativní vlhkost: max. 100 % (při teplotě okolí 25 °C)
atmosférický tlak: 70 až 107 kPa
Hmotnost cca 0,25 kg


MAXIMÁLNÍ RYCHLOST PROUDĚNÍ MĚŘENÉHO MÉDIA - VZDUCH A VODNÍ PÁRA / VODA [m.s-1]
Délka stonku L1 > 60 až 100 mm > 100 až 160 mm > 160 až 220 mm > 220 až 400 mm
Hodnoty pro typy se šroubením 15 / 1,5 8,0 / 1,0 2,5 / 0,6 0,6 / 0,3

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

Schéma zapojení

Modifikace

  • možnost zapouzdření dvou čidel teploty
  • třída přesnosti A pro rozsah -50 až 250 °C
  • možnost tří nebo čtyřvodičového zapojení
  • variabilní provedení stonku v oblasti – délky L1, materiálu, průměru
  • typ závitu jímky
