SD 182K - SNÍMÁŠ TEPLOTY SE STONKEM A NEREZOVOU HLAVICÍ S DIGITÁLNÍM VÝSTUPEM

SD 182K - SNÍMÁŠ TEPLOTY SE STONKEM A NEREZOVOU HLAVICÍ S DIGITÁLNÍM VÝSTUPEM

RS485 (MODBUS)

SD 182K - SNÍMÁŠ TEPLOTY SE STONKEM A NEREZOVOU HLAVICÍ S DIGITÁLNÍM VÝSTUPEM

BBB

--%>

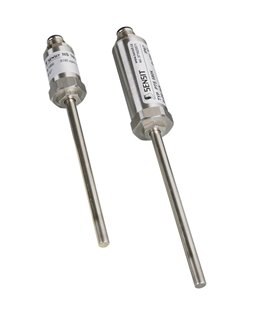

Tento snímač teploty se stonkem a nerezovou hlavicí s digitálním výstupem RS485/MODBUS - SD 182K je určen pro kontaktní měření kapalných nebo plynných látek. V kombinaci se středovým držákem je snímač vhodný k měření teploty v klimatizačních kanálech. Kombinace snímače a jímky je vhodná pro měření v potrubích. Materiálové složení snímače teploty odpovídá požadavkům vyhlášky 38/2001 Sb. ve znění pozdějších předpisů, a konstrukce snímače zároveň umožňuje jeho snadnou čitelnost. Vzhledem k těmto vlastnostem je možné používat tyto snímače teploty v potravinářském průmyslu.

Snímač je tvořen kovovou hlavicí a kovovým pouzdrem, ve kterém je umístěno čidlo (sensor) pro měření teploty. Součástí hlavice je konektor řady M12, ke kterému je připojován přívodní kabel pro napájení snímače a digitální výstupní signál dle typu snímače.

SD 182K Komunikační protokol MODBUS/RTU, komunikace pro sběrnici RS485

Teplotní rozsah použití snímačů je definován v tabulce technických parametrů. Snímač vyhovuje stupni ochrany IP 65 dle ČSN EN 60529, v platném znění.

Snímače jsou určeny pro provoz v chemicky neagresivním prostředí, způsob použití musí být volen s ohledem na teplotní a chemickou odolnost hlavice snímače.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace - Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.


Technické parametry

Typ snímače

SD 182K

Výstupní signál  RS 485 / MODBUS RTU
Měřící rozsah *)                  -50 až 150 °C
Přesnost elektroniky ± 0,2 °C
Typ / přesnost čidlaPt 1000 / ± (0,3 °C + 0,0005|t|)
Napájecí napětí U15 až 30 V DC
Jmenovité napájecí napětí Un24 V DC
Spotřeba / Napájecí proudmaximální: 500 mW, typická: 300 mW
Pracovní podmínky

teplota okolí: -30 až 70 °C
relativní vlhkost: max. 100 %
atmosférický tlak: 70 až 107 kPa

Stupeň krytíIP 67 dle ČSN EN 60529, v platném znění
Odolnost vůči tlaku
(působení na stonek s médiem)
bez jímky PN 25
s jímkou PN 63
Doba odezvyτ0,5 < 9 s (v proudící vodě 0,2 m.s-1)
Standardní délky stonku70, 120, 180, 240, 300, 360, 420 mm
Standardní průměr stonku6 ± 0,1 mm
Materiál měřícího stonkunerezová ocel DIN 1.4301
Izolační odpor> 200 MΩ při 500 V DC, 25°C ± 3 °C; vlhkost < 85 %
Typ připojovacího konektoru
RSFM4 - M12 - Lumberg
Materiál hlavicenerezová ocel DIN 1.4301
Rozměry hlavice (bez konektoru)D 21,7 x 71,5 mm
Hmotnostmin 200 g

*) Prodloužením délky stonku o 60 mm nad závitem mohou být snímače použity až do teploty 200 °C

MAXIMÁLNÍ RYCHLOST PROUDĚNÍ MĚŘENÉHO MÉDIA - VZDUCH A VODNÍ PÁRA / VODA [m.s-1]

Délka pouzdra v mm

Rychlost proudění vody / vzduchu
bez jímky

Rychlost proudění vody / vzduchu
s jímkou
do 602 / 20 m-13,5 / 35 m-1
> 70 až 1201,5 / 15 m-13,0 / 30 m-1
> 120 až 1801,0 / 8,0 m-12,0 / 15 m-1
> 180 až 2400,6 / 2,5 m-11,2 / 5 m-1
> 240 až 4200,3 / 0,6 m-10,8 / 1,6 m-1

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

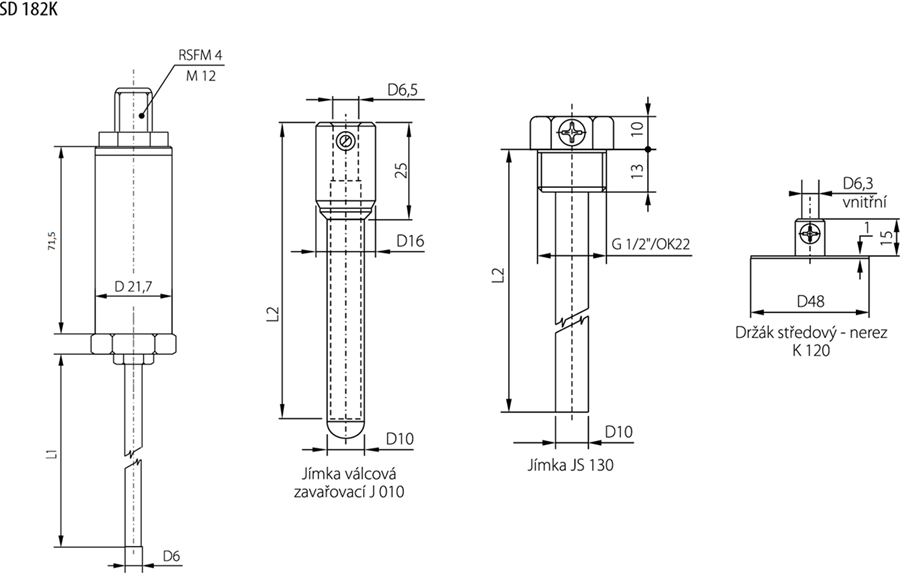

Rozměrový náčrt

Schéma zapojení

Modifikace

  • variabilní provedení stonku v oblasti – délky L1, materiálu, průměru, možnost provedení se závitem
  • délka kabelu snímače u varianty s průchodkou
  • typ závitu jímky
