SD 164 - SNÍMAČ TEPLOTY S RYCHLOU ODEZVOU A PLASTOVOU HLAVICÍ A DIGITÁLNÍM VÝSTUPEM

SD 164 - SNÍMAČ TEPLOTY S RYCHLOU ODEZVOU A PLASTOVOU HLAVICÍ A DIGITÁLNÍM VÝSTUPEM

CAN (CANopen)

SD 164 - SNÍMAČ TEPLOTY S RYCHLOU ODEZVOU A PLASTOVOU HLAVICÍ A DIGITÁLNÍM VÝSTUPEM
Na dotaz

BBB

--%>

Tento snímač teploty s rychlou odezvou a plastovou hlavicí a digitálním výstupem CAN (CANopen) - SD 164 je určen pro kontaktní měření kapalných nebo plynných látek. Konstrukce stonku snímače umožňuje použití snímače pro přímé měření teploty v potrubích a zároveň zajišťuje rychlou odezvu snímače na změnu teploty. Snadná montáž snímače teploty je zajištěna díky jedinečnému designu "S hlavice" společnosti SENSIT s.r.o.

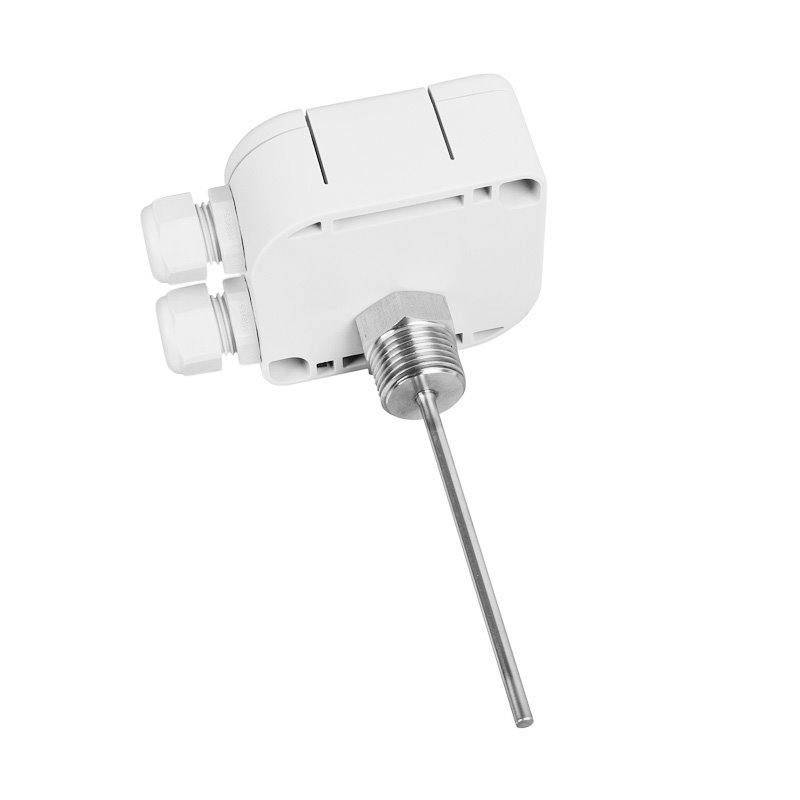

Snímač je tvořen plastovou hlavicí a kovovým pouzdrem, ve kterém je umístěno čidlo (sensor) pro měření teploty. Součástí kovového pouzdra je šroubení se standardním závitem G 1/2". V hlavici je umístěna svorkovnice anebo převodník se svorkovnicí, ke které je přes kabelovou průchodku anebo konektor připojován přívodní kabel pro napájení snímače a digitální výstupní signál dle typu snímače.

SD 164, SD 164K Komunikační protokol CANopen/CiA DS 301, komunikace pro sběrnici CAN

Teplotní rozsah použití snímačů je definován v tabulce technických parametrů pro jednotlivé varianty snímačů. Snímače vyhovují stupni ochrany IP 30 dle ČSN EN 60529, v platném znění. Doporučené umístění je ve výšce 1,5 m na vnitřní zdi, v oblasti pohybu osob, mimo slunečná místa a místa s vlivem teploty zdí, radiátorů nebo osvětlení.

Snímače jsou určeny pro provoz v chemicky neagresivním prostředí, způsob použití musí být volen s ohledem na teplotní a chemickou odolnost hlavice snímače.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace - Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.


Technické parametry

Typ snímače
(K - s konektorem)

SD 164
SD 164K

Výstupní signál CAN / CANOpen-CIA DS 301
Měřící rozsah *)                  -50 až 130 °C
Přesnost elektroniky ± 0,2 °C
Typ / přesnost čidlaPt 100 / ± (0,3 °C + 0,0005|t|)
Napájecí napětí U15 až 30 V DC
Jmenovité napájecí napětí Un24 V DC
Spotřeba / Napájecí proudmaximální: 500 mW, typická: 300 mW
Pracovní podmínky

teplota okolí: -30 až 100 °C
relativní vlhkost: max. 100 %
atmosférický tlak: 70 až 107 kPa

Stupeň krytíIP 65 dle ČSN EN 60529, v platném znění
Doba odezvyτ0,5 < 4 s (v proudící vodě 0,2 m.s-1)
Standardní délky stonku50, 100, 160, 220 mm
Průměr stonku4 ± 0,1 mm
Materiál stonkunerezová ocel DIN 1.4301
Standardní typ závituG 1/2"
Odolnost vůči tlaku
(působení na stonek s médiem)
PN 25
Izolační odpor> 200 MΩ při 500 V DC, 25° ± 3 °C; vlhkost < 85 %
Rozměry hlavice70 x 63 x 34 mm
Materiál hlavicePOLYAMID
Typ konektoru v hlavici
(pro snímače s konektorem)
RSFM4 - M12 - Lumberg
Doporučený průřez vodičů
(pro snímače s průchodkou)
0,14 až 1 mm2
Hmotnostmin 200 g

*) Prodloužením délky stonku o 60 mm nad závitem mohou být snímače použity až do teploty 200 °C


MAXIMÁLNÍ RYCHLOST PROUDĚNÍ MĚŘENÉHO MÉDIA - VZDUCH A VODNÍ PÁRA / VODA [m.s-1]

Délka stonku

do 60 mm

> 100 až 160 mm
Hodnoty pro průměr stonku 4 mm 8 / 0,83,2 / 0,4

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

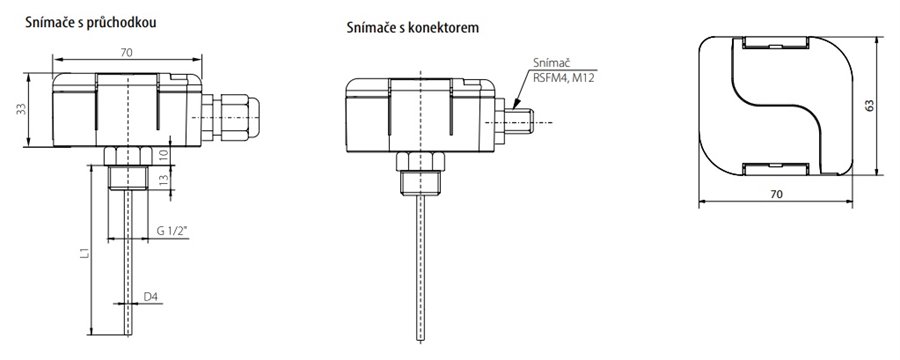

Rozměrový náčrt

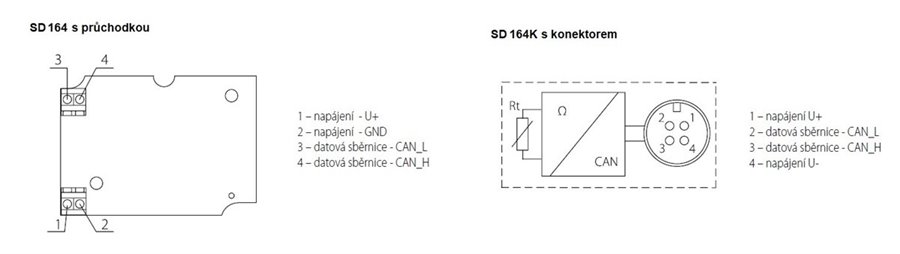

Schéma zapojení

Modifikace

  • třída přesnosti A u čidla teploty snímačů SD 162 A, SD 164A
  • variabilní provedení stonku v oblasti – délky L1, materiálu, průměru
  • změna typu závitu
  • zvětšením průměru stonku na minimálně 6 mm je možné realizovat i varianty snímačů:
    SD 165A, SD 165AK;    digitální sensor teploty DS 18B20
                                          komunikace po sběrnici 1-Wire
    SD 166A, SD 166AK;    digitální sensor teploty TSic 206, 306, 506 a 716,
                                          komunikační protokol ZAC Wire

Soubory ke stažení

108.02cz.pdf 108.02cz.pdf
