SD 145 - PŘÍLOŽNÝ SNÍMAČ TEPLOTY S DIGITÁLNÍM VÝSTUPEM

SD 145 - PŘÍLOŽNÝ SNÍMAČ TEPLOTY S DIGITÁLNÍM VÝSTUPEM

1-Wire / DS 18B20

SD 145 - PŘÍLOŽNÝ SNÍMAČ TEPLOTY S DIGITÁLNÍM VÝSTUPEM
Na dotaz

BBB

--%>

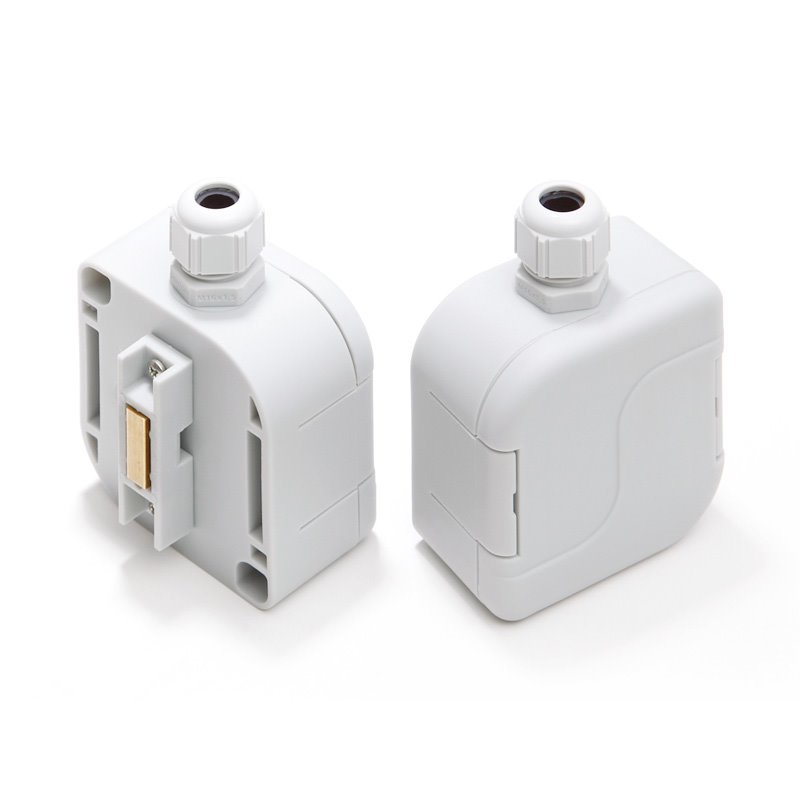

Tento snímač teploty s rychlou odezvou a plastovou hlavicí a digitálním výstupem 1-Wire / DS 18B20- SD 145 je určen pro kontaktní měření povrchové teploty. Snímač je dodáván včetně upevňovací pásky a uzávěru a je vhodný pro měření teploty v potrubích. Snadná montáž snímače teploty je zajištěna díky jedinečnému designu "S hlavice" společnosti SENSIT s.r.o.

Snímač je tvořen plastovou hlavicí a kovovým měřícím pouzdrem umístěným v ochranném plastovém krytu z materiálu POLYAMID, ve kterém je umístěno čidlo (sensor) pro měření teploty. V hlavici je umístěna svorkovnice anebo převodník se svorkovnicí, ke které je přes kabelovou průchodku anebo konektor připojován přívodní kabel pro napájení snímače a digitální výstupní signál dle typu snímače.

SD 145, SD 145K digitální sensor teploty DS 18B20, komunikace po sběrnici 1-Wire

Teplotní rozsah použití snímačů je definován v tabulce technických parametrů pro jednotlivé varianty snímačů. Snímače vyhovují stupni ochrany IP 65 dle ČSN EN 60529, v platném znění. Doporučené umístění je ve výšce 1,5 m na vnitřní zdi, v oblasti pohybu osob, mimo slunečná místa a místa s vlivem teploty zdí, radiátorů nebo osvětlení.

Snímače jsou určeny pro provoz v chemicky neagresivním prostředí, způsob použití musí být volen s ohledem na teplotní a chemickou odolnost hlavice snímače.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace - Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

Technické parametry

Typ snímače
(K - s konektorem)

SD 145
SD 145K

Výstupní signál 1-Wire / DS 18B20
Měřící rozsah                 -30 až 110 °C
Přesnost elektroniky ± 0,2 °C
Typ / přesnost čidla *) ± 0,5 °C v rozsahu -10 až 80 °C
± 2 °C v rozsahu -30 až 100 °C
Napájecí napětí U3 až 5,5 V DC
Jmenovité napájecí napětí Un5 V DC
Spotřeba / Napájecí proud1 mA
Pracovní podmínky

teplota okolí: -30 až 100 °C
relativní vlhkost: max. 100 %
atmosférický tlak: 70 až 107 kPa

Stupeň krytíIP 65 dle ČSN EN 60529, v platném znění
Doba odezvy

τ0,5 < 13 s (na hladkém povrchu bez pasty)

Materiál pouzdramosaz
Izolační odpor
> 200 MΩ při 500 V DC, 25° ± 3 °C; vlhkost < 85 %
Materiál ochranného pouzdraPOLYAMID
Rozměry hlavice70 x 63 x 34 mm
Materiál hlavicePOLYAMID
Minimální průměr potrubí20 mm
Délka upevňovací pásky40 cm
Materiál upevňovací pásky / uzávěrunerezová ocel / pozinkovaná ocel
Typ konektoru v hlavici
(pro snímače s konektorem)
RSFM4 - M12 - Lumberg
Doporučený průřez vodičů
(pro snímače s průchodkou)
0,35 až 1,5 mm2
Hmotnostmin 140 g

**) Na měřený povrch se doporučuje nanést teplo vodivou pastu nebo silikonovou vazelinu, která zajistí rychlejší odezvu a minimalizuje chybu metody při měření teploty příložným snímačem

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

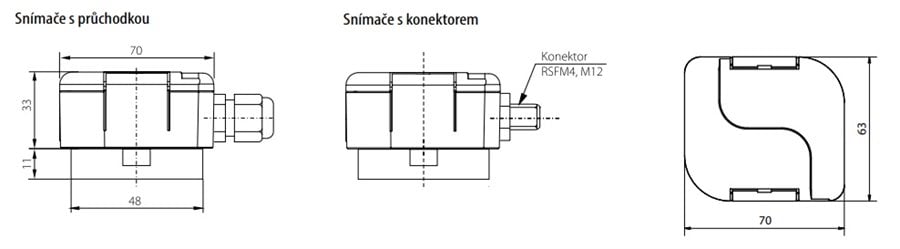

Rozměrový náčrt

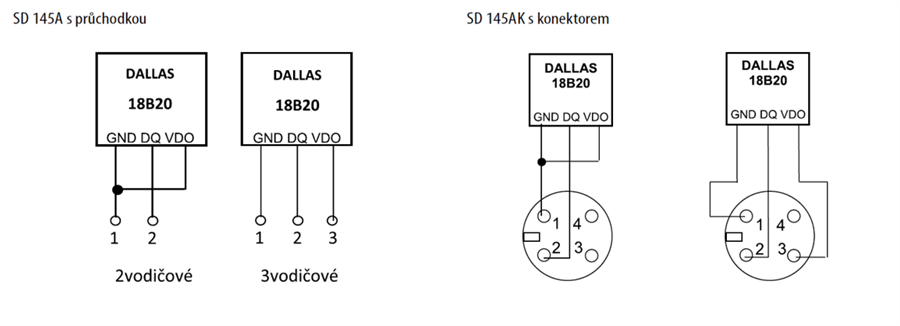

Schéma zapojení

Modifikace

Soubory ke stažení

096.02cz.pdf 096.02cz.pdf
