SD 142 - PŘÍLOŽNÝ SNÍMAČ TEPLOTY S DIGITÁLNÍM VÝSTUPEM

Nacházíte se:

KONFIGURÁTOR

NAKONFIGURUJ A POPTEJ

25848

BBB

--%>

Tento snímač teploty s rychlou odezvou a plastovou hlavicí a digitálním výstupem RS485/MODBUS - SD 142 je určen pro kontaktní měření povrchové teploty. Snímač je dodáván včetně upevňovací pásky a uzávěru a je vhodný pro měření teploty v potrubích. Snadná montáž snímače teploty je zajištěna díky jedinečnému designu "S hlavice" společnosti SENSIT s.r.o.

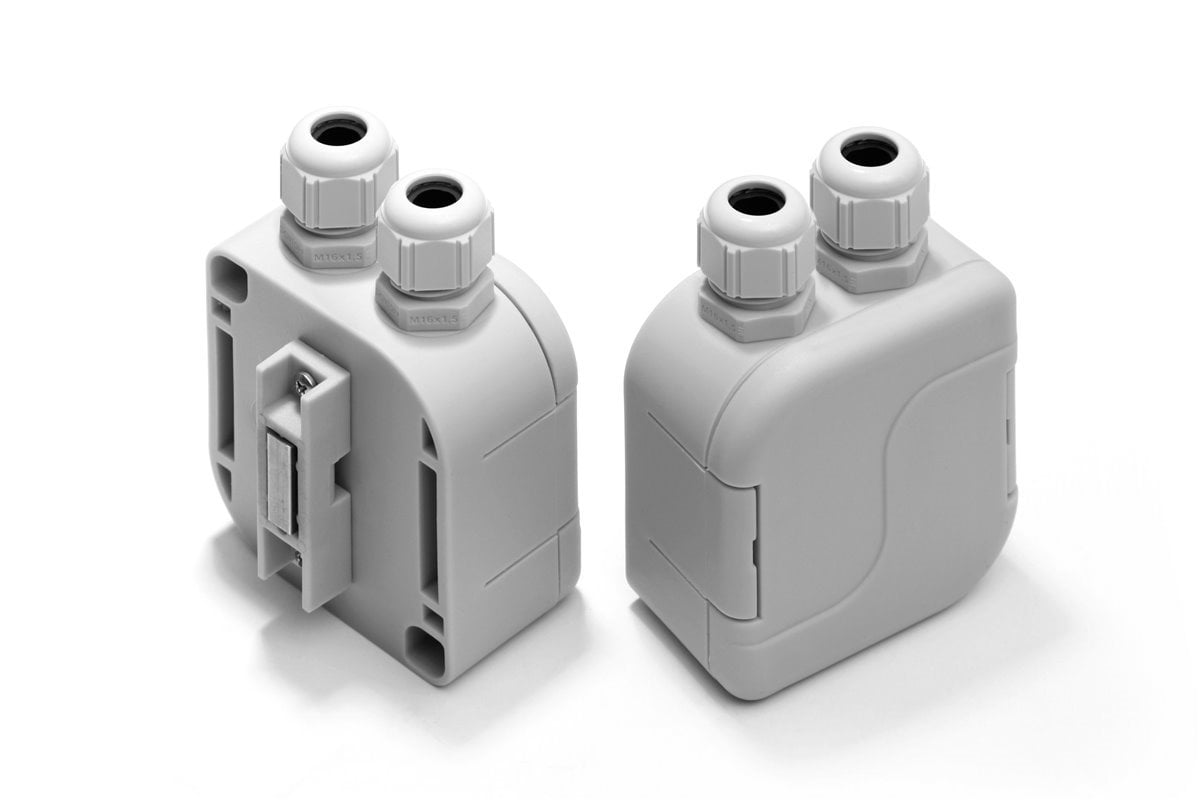

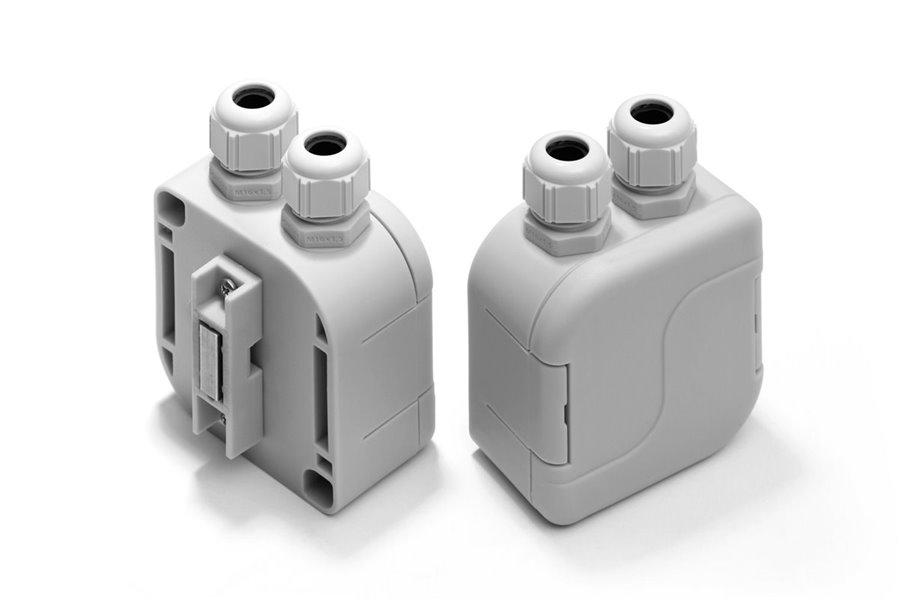

Snímač je tvořen plastovou hlavicí a kovovým měřícím pouzdrem umístěným v ochranném plastovém krytu z materiálu POLYAMID, ve kterém je umístěno čidlo (sensor) pro měření teploty. V hlavici je umístěna svorkovnice anebo převodník se svorkovnicí, ke které je přes kabelovou průchodku anebo konektor připojován přívodní kabel pro napájení snímače a digitální výstupní signál dle typu snímače.

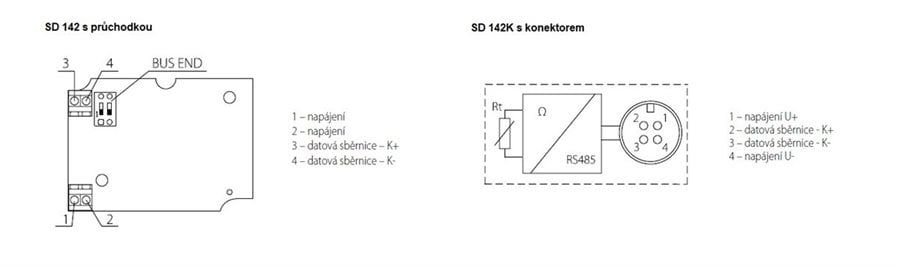

SD 142, SD 142K Komunikační protokol MODBUS/RTU, komunikace pro sběrnici RS485

Teplotní rozsah použití snímačů je definován v tabulce technických parametrů pro jednotlivé varianty snímačů. Snímače vyhovují stupni ochrany IP 65 dle ČSN EN 60529, v platném znění. Doporučené umístění je ve výšce 1,5 m na vnitřní zdi, v oblasti pohybu osob, mimo slunečná místa a místa s vlivem teploty zdí, radiátorů nebo osvětlení.

Snímače jsou určeny pro provoz v chemicky neagresivním prostředí, způsob použití musí být volen s ohledem na teplotní a chemickou odolnost hlavice snímače.

PŘÍSLUŠENSTVÍ

připojovací konektor CONEC 43-00092
propojovací kabely s konektorem přímým RKT, popř. pravoúhlým RKWT
teplovodivá pasta do 200 °C, 5 g

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

Výrobce vydává EU Prohlášení o shodě.
Kalibrace - Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

Technické parametry

Typ snímače (K - s konektorem)	SD 142 SD 142K
Výstupní signál	RS 485 / MODBUS RTU
Měřící rozsah	-30 až 110 °C
Přesnost elektroniky	± 0,2 °C
Typ / přesnost čidla ), *)	Pt 1000 / ± (0,3 °C + 0,0005\|t\|)
Napájecí napětí U	15 až 30 V DC
Jmenovité napájecí napětí Un	24 V DC
Spotřeba / Napájecí proud	maximální: 500 mW, typická: 300 mW
Pracovní podmínky	teplota okolí: -30 až 100 °C relativní vlhkost: max. 100 % atmosférický tlak: 70 až 107 kPa
Stupeň krytí	IP 65 dle ČSN EN 60529, v platném znění
Doba odezvy	τ_0,5 < 13 s (na hladkém povrchu bez pasty)
Materiál pouzdra	mosaz
Izolační odpor	> 200 MΩ při 500 V DC, 25° ± 3 °C; vlhkost < 85 %
Materiál ochranného pouzdra	POLYAMID

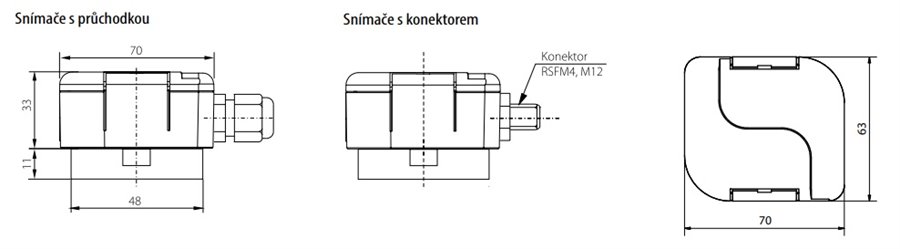

Rozměry hlavice	70 x 63 x 34 mm
Materiál hlavice	POLYAMID
Minimální průměr potrubí	20 mm
Délka upevňovací pásky	40 cm
Materiál upevňovací pásky / uzávěru	nerezová ocel / pozinkovaná ocel
Typ konektoru v hlavici (pro snímače s konektorem)	RSFM4 - M12 - Lumberg
Doporučený průřez vodičů (pro snímače s průchodkou)	0,14 až 1 mm²
Hmotnost	min 190 g

*) Chyba měření snímačů teploty SD 142A je závislá na vlivu rychlosti a napájecího napětí (chyba metody) a může se pohybovat v rozmezí -1,0 až 1,5 °C

**) Na měřený povrch se doporučuje nanést teplo vodivou pastu nebo silikonovou vazelinu, která zajistí rychlejší odezvu a minimalizuje chybu metody při měření teploty příložným snímačem

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.
