SD 126 - SNÍMAČ TEPLOTY SE STONKEM A PLASTOVOU HLAVICÍ S DIGITÁLNÍM VÝSTUPEM

SD 126 - SNÍMAČ TEPLOTY SE STONKEM A PLASTOVOU HLAVICÍ S DIGITÁLNÍM VÝSTUPEM

ZacWire / TSic x06

SD 126 - SNÍMAČ TEPLOTY SE STONKEM A PLASTOVOU HLAVICÍ S DIGITÁLNÍM VÝSTUPEM

BBB

--%>

Tento snímač teploty se stonkem a plastovou hlavicí s digitálním výstupem ZACWire / TSiC x06 - SD 126 je určen pro kontaktní měření teploty kapalných nebo plynných látek. V kombinaci se středovým držákem je snímač vhodný pro měření teploty v klimatizačních kanálech. Kombinace snímače a jímky je vhodná pro přímé měření média v potrubí. Snadná montáž snímače teploty je zajištěna díky jedinečnému designu "S hlavice" společnosti SENSIT s.r.o.

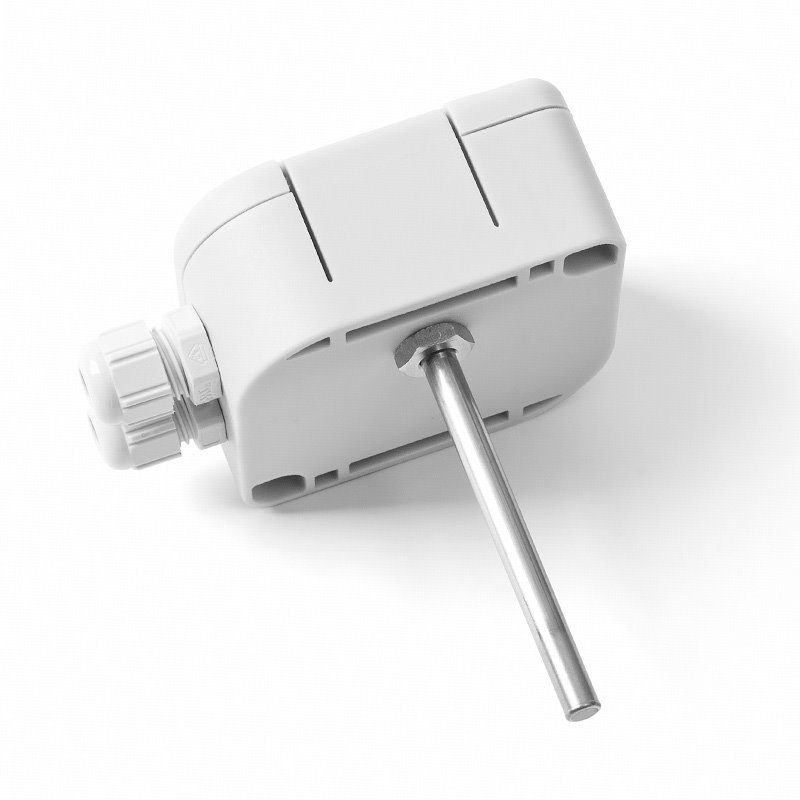

Snímač je tvořen plastovou hlavicí a kovovým pouzdrem, ve kterém je umístěno čidlo (sensor) pro měření teploty. V hlavici je umístěna svorkovnice anebo převodník se svorkovnicí, ke které je přes kabelovou průchodku anebo konektor připojován přívodní kabel pro napájení snímače a digitální výstupní signál dle typu snímače.

SD 126, SD 126K - digitální sensor teploty TSiC 206, 306, 506 a 716, komunikační protokol ZACWire

Teplotní rozsah použití snímačů je definován v tabulce technických parametrů pro jednotlivé varianty snímačů. Snímače vyhovují stupni ochrany IP 65 dle ČSN EN 60529, v platném znění.

Snímače jsou určeny pro provoz v chemicky neagresivním prostředí, způsob použití musí být volen s ohledem na teplotní a chemickou odolnost hlavice snímače.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace - Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.


Technické parametry

Typ snímače
(K - s konektorem)

SD 126
SD 126K

Výstupní signál ZacWire / TSic x06
Měřící rozsah                 TSic 206 a 306  -50 až 150 °C
TSic 506 a 716  -10 až 60 °C
Přesnost elektroniky  ± 0,2 °C
Typ / přesnost čidla TSic 206 ± 0,5 °C v rozsahu 10 až 90 °C
TSic 306 ± 0,3 °C v rozsahu 10 až 90 °C
TSic 506 ± 0,1 °C v rozsahu 5 až 45 °C
TSic 716 ± 0,07 °C v rozsahu 25 až 45 °C
Napájecí napětí U3,5 až 5,5 V DC
Jmenovité napájecí napětí Un3,3 V DC
Spotřeba / Napájecí proud30 μA
Pracovní podmínky

teplota okolí: -30 až 70 °C
relativní vlhkost: max. 100 %
atmosférický tlak: 70 až 107 kPa

Stupeň krytíIP 65 dle ČSN EN 60529, v platném znění
Doba odezvyτ0,5 < 9 s (v proudící vodě 0,2 m.s-1)
Standardní délky stonku70, 120, 180, 240 mm
Standardní průměr stonku6 ± 0,2 mm
Materiál měřícího stonkunerezová ocel DIN 1.4301
Odolnost vůči tlakubez jímky PN 25
s jímkou PN 63
Izolační odpor> 200 MΩ při 500 V DC, 25 ± 3 °C; vlhkost < 85 %
Rozměry hlavice70 x 63 x 34 mm
Materiál hlavicePOLYAMID
Typ připojovacího konektoru
RSFM4 - M12 - Lumberg
Doporučený průřez vodičů0,35 až 1,5 mm2
Hmotnostmin 120 g

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

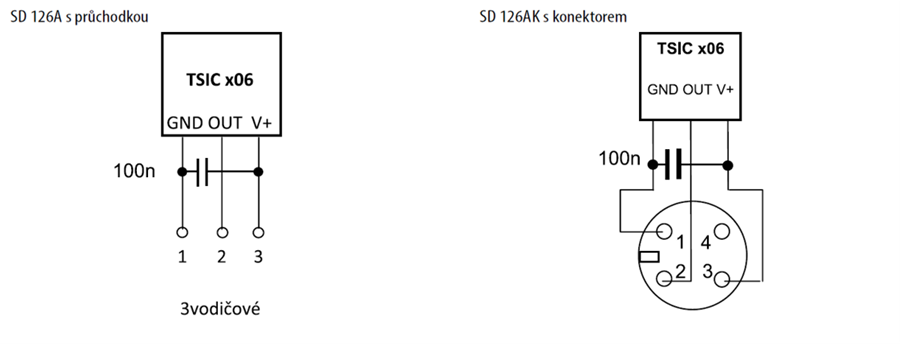

Schéma zapojení

Modifikace

  • variabilní provedení stonku v oblasti - délky L1, materiálu, průměru, možnost provedení se závitem
  • typ závitu jímky
  • třída přesnosti A u čidla teploty snímačů SD 122A a SD 122AK
