SD 125 - SNÍMAČ TEPLOTY SE STONKEM A PLASTOVOU HLAVICÍ S DIGITÁLNÍM VÝSTUPEM

SD 125 - SNÍMAČ TEPLOTY SE STONKEM A PLASTOVOU HLAVICÍ S DIGITÁLNÍM VÝSTUPEM

1-Wire / DS 18B20

SD 125 - SNÍMAČ TEPLOTY SE STONKEM A PLASTOVOU HLAVICÍ S DIGITÁLNÍM VÝSTUPEM
Na dotaz

BBB

--%>

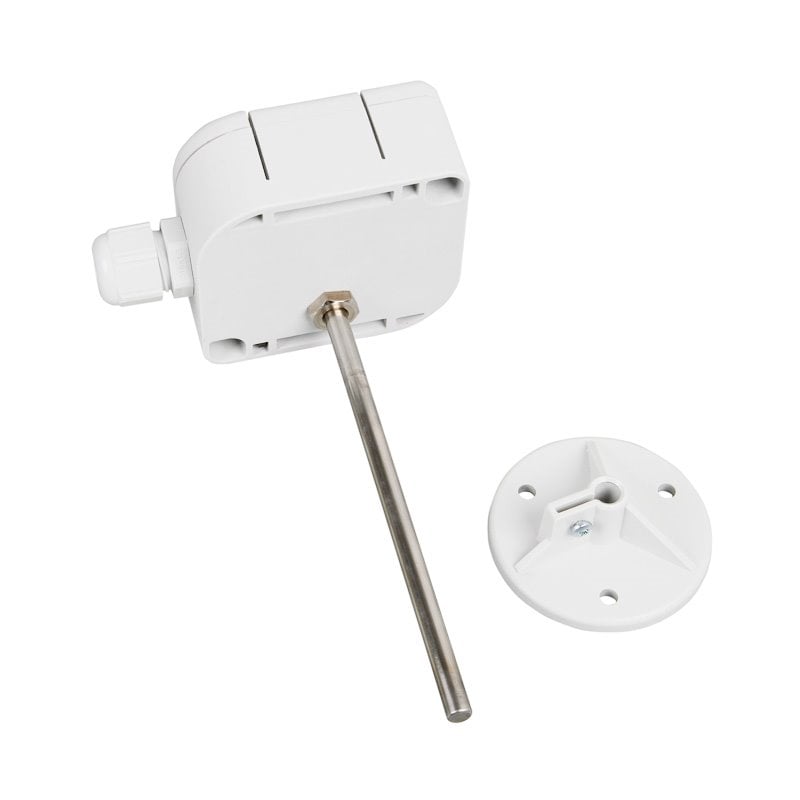

Tento snímač teploty se stonkem a plastovou hlavicí s digitálním výstupem 1-Wire / DS 18B20 - SD 125 je určen pro kontaktní měření teploty kapalných nebo plynných látek. V kombinaci se středovým držákem je snímač vhodný pro měření teploty v klimatizačních kanálech. Kombinace snímače a jímky je vhodná pro přímé měření média v potrubí. Snadná montáž snímače teploty je zajištěna díky jedinečnému designu "S hlavice" společnosti SENSIT s.r.o.

Snímač je tvořen plastovou hlavicí a kovovým pouzdrem, ve kterém je umístěno čidlo (sensor) pro měření teploty. V hlavici je umístěna svorkovnice anebo převodník se svorkovnicí, ke které je přes kabelovou průchodku anebo konektor připojován přívodní kabel pro napájení snímače a digitální výstupní signál dle typu snímače.

SD 125, SD 125K digitální sensor teploty DS 18B20, komunikace po sběrnici 1-Wire

Teplotní rozsah použití snímačů je definován v tabulce technických parametrů pro jednotlivé varianty snímačů. Snímače vyhovují stupni ochrany IP 65 dle ČSN EN 60529, v platném znění.

Snímače jsou určeny pro provoz v chemicky neagresivním prostředí, způsob použití musí být volen s ohledem na teplotní a chemickou odolnost hlavice snímače.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace - Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

Technické parametry

Typ snímače
(K - s konektorem)

SD 125
SD 125K

Výstupní signál 1-Wire / DS 18B20
Měřící rozsah                 -40 až 125 °C
Přesnost elektroniky ± 0,2 °C
Typ / přesnost čidla ± 0,5 °C v rozsahu -10 až 80 °C
​ ± 2 °C v rozsahu -30 až 100 °C
Napájecí napětí U3,5 až 5,5 V DC
Jmenovité napájecí napětí Un1 mA
Spotřeba / Napájecí proudmaximální: 500 mW, typická: 300 mW
Pracovní podmínky

teplota okolí: -30 až 70 °C
relativní vlhkost: max. 100 %
atmosférický tlak: 70 až 107 kPa

Stupeň krytíIP 65 dle ČSN EN 60529, v platném znění
Doba odezvyτ0,5 < 9 s (v proudící vodě 0,2 m.s-1)
Standardní délky stonku70, 120, 180, 240 mm
Standardní průměr stonku6 ± 0,2 mm
Materiál měřícího stonkunerezová ocel DIN 1.4301
Odolnost vůči tlakubez jímky PN 25
s jímkou PN 63
Izolační odpor> 200 MΩ při 500 V DC, 25°C ± 3 °C; vlhkost < 85 %
Rozměry hlavice70 x 63 x 34 mm
Materiál hlavicePOLYAMID
Typ připojovacího konektoru
RSFM4 - M12 - Lumberg
Doporučený průřez vodičů0,35 až 1,5 mm2
Hmotnostmin 120 g

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

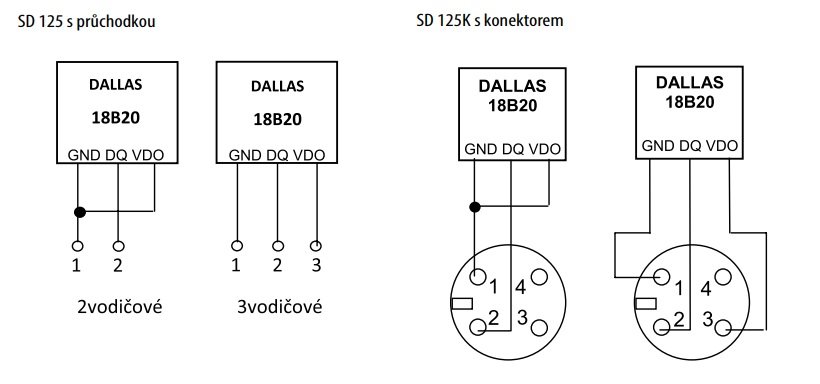

Schéma zapojení

Modifikace

  • variabilní provedení stonku v oblasti – délky L1, materiálu, průměru, možnost provedení se závitem
  • typ závitu jímky
