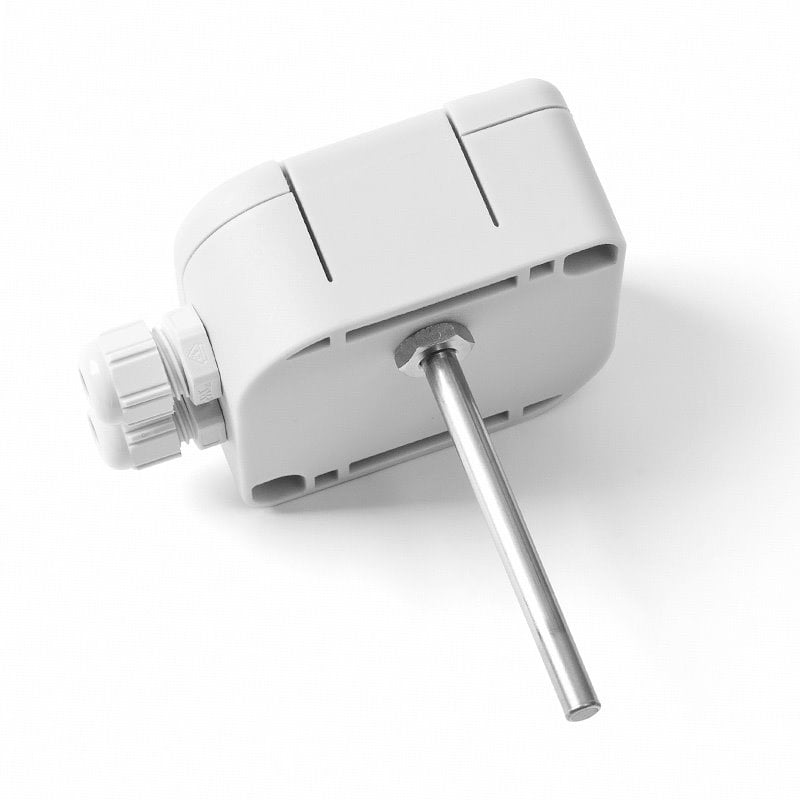

SD 122 - SNÍMAČ TEPLOTY SE STONKEM A PLASTOVOU HLAVICÍ S DIGITÁLNÍM VÝSTUPEM

SD 122 - SNÍMAČ TEPLOTY SE STONKEM A PLASTOVOU HLAVICÍ S DIGITÁLNÍM VÝSTUPEM

RS485 (MODBUS)

SD 122 - SNÍMAČ TEPLOTY SE STONKEM A PLASTOVOU HLAVICÍ S DIGITÁLNÍM VÝSTUPEM

KONFIGURÁTOR

NAKONFIGURUJ A POPTEJ

25870
__KOUPIT__
__NABIDKA__
__JINY DOTAZ__

BBB

--%>

Snímač teploty SD 122 je snímač teploty určen pro kontaktní měření teploty kapalných nebo plynných látek. V kombinaci se středovým držákem je snímač vhodný pro měření teploty v klimatizačních kanálech. Kombinace snímače a jímky je vhodná pro přímé měření média v potrubí. Snadná montáž snímačů teploty je zajištěna díky jedinečnému designu „S hlavice“ společnosti SENSIT s.r.o.  Snímače jsou tvořeny plastovou hlavicí a kovovým pouzdrem, ve kterém je umístěno čidlo (sensor) pro měření teploty. V hlavici je umístěna svorkovnice anebo převodník se svorkovnicí, ke které je přes kabelovou průchodku anebo konektor připojován přívodní kabel pro napájení snímače a digitální výstupní signál dle typu snímače.

  • SD 122 – komunikační protokol ModBus/RTU, komunikace po sběrnici RS 485

Teplotní rozsah použití snímačů je definován v tabulce technických parametrů pro jednotlivé varianty snímačů. Snímače vyhovují stupni ochrany IP 65 dle ČSN EN 60529, v platném znění.

Snímače jsou určeny pro provoz v chemicky neagresivním prostředí, způsob použití musí být volen s ohledem na teplotní a chemickou odolnost hlavice snímače.

PŘÍSLUŠENSTVÍ

ZKOUŠKY, PROHLÁŠENÍ, KALIBRACE

  • Výrobce zajišťuje EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.


Technické parametry

TECHNICKÉ PARAMETRY
Typ snímače  SD 122
Měřící rozsah-50 až 150 °C
Přesnost elektroniky ± 0,2 °C
Typ / přesnost čidla Pt 1000 / ± (0,3 °C + 0,0005|t|)
Napájecí napětí U15 až 30 Vdc
Jmenovité napájecí napětí Un24 Vdc

OSTATNÍ PARAMETRY
Spotřeba / Napájecí proudmaximální: 500 mW
typická: 300 mW
Pracovní podmínkyteplota okolí: -30 až 70 °C
relativní vlhkost: max 100%
atmosferický tlak: 70 až 107 kPa
Stupeň krytíIP 65 dle ČSN EN 60529, v platném znění
Doba odezvyT0,5 < 9 s (v proudící vodě 0,2 m.s-1)
Standardní délky stonku70, 120, 180, 240 mm
Standardní průměr stonku6 ± 0,2 mm
Materiál stonkunerezová ocel DIN 1.4301
Odolnost vůči tlakubez jímky PN 25
s jímkou PN 63
Izolační odpor> 200 MΩ při 500 Vdc, 25 ± 3 °C; vlhkost < 85%
Rozměry hlavice70 x 63 x 34 mm
Materiál hlavicePOLYAMID
Typ konektoru v hlavici (pro snímače s konektorem)RSFM4 - M12 - Lumberg
Doporučený průřez vodičů
0,14 až 1 mm2
Hmotnost
min 170 g

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

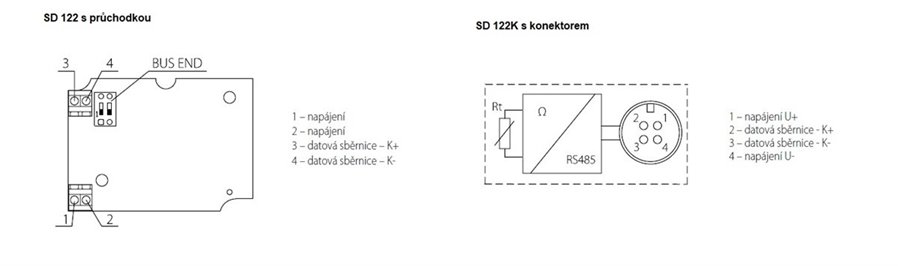

Schéma zapojení

Modifikace

Soubory ke stažení

100.11cz.pdf 100.11cz.pdf
