SD 114 - SNÍMAČE TEPLOTY PRO VENKOVNÍ PROSTŘEDÍ S PLASTOVOU HLAVICÍ A DIGITÁLNÍM VÝSTUPEM

SD 114 - SNÍMAČE TEPLOTY PRO VENKOVNÍ PROSTŘEDÍ S PLASTOVOU HLAVICÍ A DIGITÁLNÍM VÝSTUPEM

CAN (CANopen)

SD 114 - SNÍMAČE TEPLOTY PRO VENKOVNÍ PROSTŘEDÍ S PLASTOVOU HLAVICÍ A DIGITÁLNÍM VÝSTUPEM

BBB

--%>

Tyto snímače teploty pro venkovní prostředí s plastovou hlavicí a digitálním výstupem CAN (CANopen) - SD 114 jsou určeny pro měření teploty plynných látek ve venkovních nebo průmyslových prostorech, na stěnách budov, ale i místnostech, kancelářích, případně ve výrobních halách. Snadná montáž snímačů teploty je zajištěna díky jedinečnému designu „S hlavice“ společnosti SENSIT s.r.o.

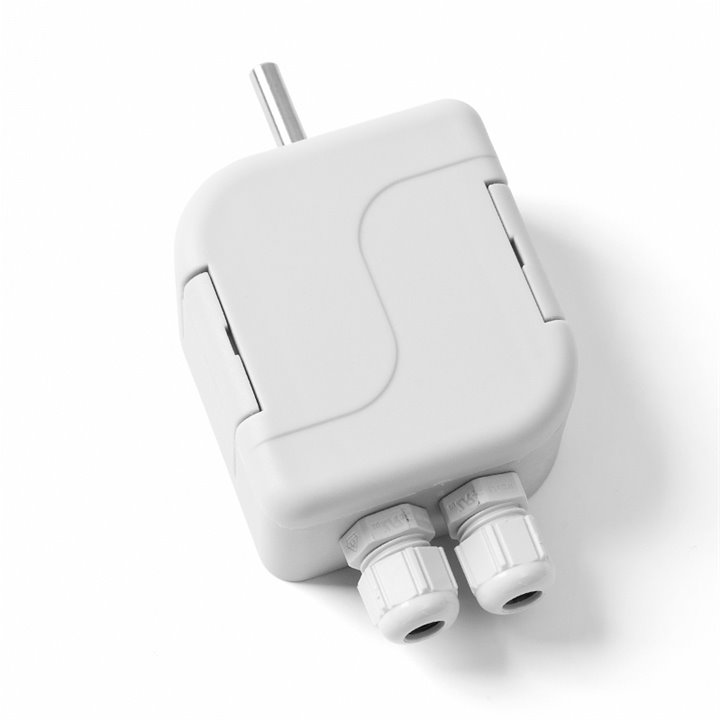

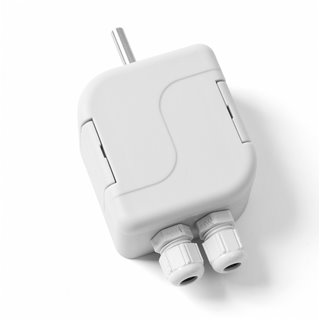

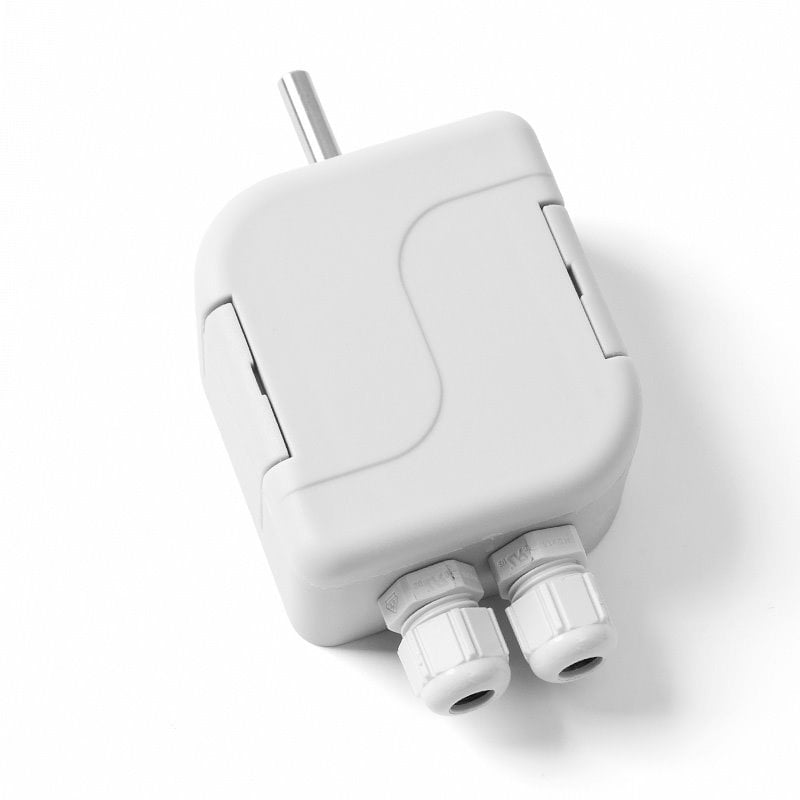

Snímače teploty pro venkovní prostředí s plastovou hlavicí a digitálním výstupem CAN (CANopen) - SD 114 jsou tvořeny plastovou hlavicí a kovovým pouzdrem, ve kterém je umístěno čidlo (sensor) pro měření teploty. V hlavici je umístěna svorkovnice anebo převodník se svorkovnicí, ke které je přes kabelovou průchodku anebo konektor připojován přívodní kabel pro napájení snímače a digitální výstupní signál dle typu snímače.

SD 114A, SD 114AK   --- komunikační protokol CANopen/CiA DS 301, komunikace po sběrnici CAN

Teplotní rozsah použití snímačů je definován v tabulce technických parametrů pro jednotlivé varianty snímačů. Snímače vyhovují stupni ochrany IP 65 dle ČSN EN 60529, v platném znění. Doporučené umístění snímače je:

  • měření venkovní teploty - doporučené umístění je na nejchladnější stranu budovy (severní nebo severozápadní), aby nebyl vystaven přímému slunečnímu záření, ve 2/3 výšky stěny budovy
  • měření vnitřní teploty v místnostech, kancelářích, případně i výrobních halách - doporučené umístění je ve výšce 1,5 m na vnitřní zdi, v oblasti pohybu osob, mimo slunečná místa a místa s vlivem teploty z radiátorů nebo osvětlení

Snímače jsou určeny pro provoz v chemicky neagresivním prostředí, způsob použití musí být volen s ohledem na teplotní a chemickou odolnost hlavice snímače.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace - Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.


Technické parametry

Typ snímače
(K - s konektorem)
SD 114A
SD 114AK
Výstupní signálCAN / CANopen - CIA DS 301
Měřící rozsah - 30 až 70 °C
Přesnost elektroniky *) ± 0,2 %
Typ / Přesnost čidla Pt 100 / ± (0,3 °C + 0,0005 |t|)
Napájecí napětí U15 až 30 V DC
Jmenovité napájecí napětí Un24 V DC
Spotřeba / Napájecí proudmaximální: 500 mW
typická: 300 mW
Pracovní podmínkyteplota okolí: -30 až 70 °C
relativní vlhkost: max. 100 %
atmosférický tlak: 70 až 107 kPa
Stupeň krytíIP 65 dle ČSN EN 60529, v platném znění
Délka stonku 50 mm
Standardní průměr stonku6 ± 0,2 mm
Materiál stonkunerezová ocel DIN 1.4301
Izolační odpor> 200 MΩ při 500 V DC, 25° ± 3 °C; vlhkost < 85 %
Rozměry hlavice70 x 63 x 34 mm
Materiál hlavicePOLYAMID
Typ konektoru v hlavici (pro snímače s konektorem)RSFM4 - M12 - Lumberg
Doporučený průřez vodičů0,14 až 1 mm2
Hmotnost min 150 g

*) Chyba měření snímačů teploty SD 114A je závislá na vlivu rychlosti proudění a napájecího napětí (chyba metody) a může se pohybovat v rozmezí -1,0 až 1,5 °C.

Pozn.:Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

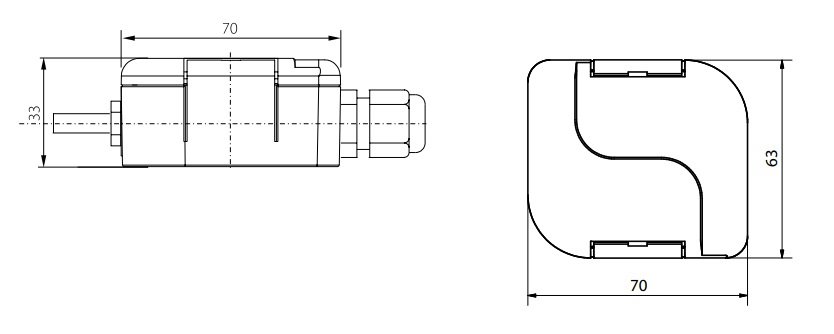

Rozměrový náčrt

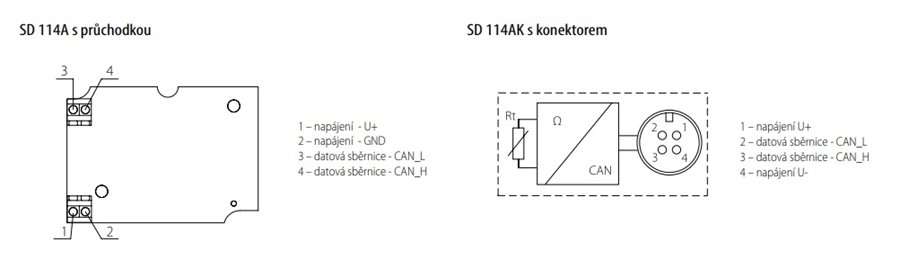

Schéma zapojení

Modifikace

Soubory ke stažení

097.12cz.pdf 097.12cz.pdf
