SD 106 - SNÍMAČE TEPLOTY DO INTERIÉRU S DIGITÁLNÍM VÝSTUPEM

SD 106 - SNÍMAČE TEPLOTY DO INTERIÉRU S DIGITÁLNÍM VÝSTUPEM

TSic (ZAC-wire)

SD 106 - SNÍMAČE TEPLOTY DO INTERIÉRU S DIGITÁLNÍM VÝSTUPEM
Na dotaz

BBB

--%>

Tyto interiérové snímače teploty s digitálním výstupem ZACwire / TSic x06 snímače jsou konstruovány pro měření teploty plynných látek v prostorech chráněných proti vodě – například pro měření teploty v místnostech (školy, divadla, posluchárny …), kancelářích, interiérech obytných domů případně i výrobních halách. Příjemný design a kvalitní materiál zaručují, že snímače nepůsobí rušivě ani v interiérech, na které jsou kladeny vysoké estetické požadavky. Je možné vybrat bílou nebo šedou barvu krabičky.

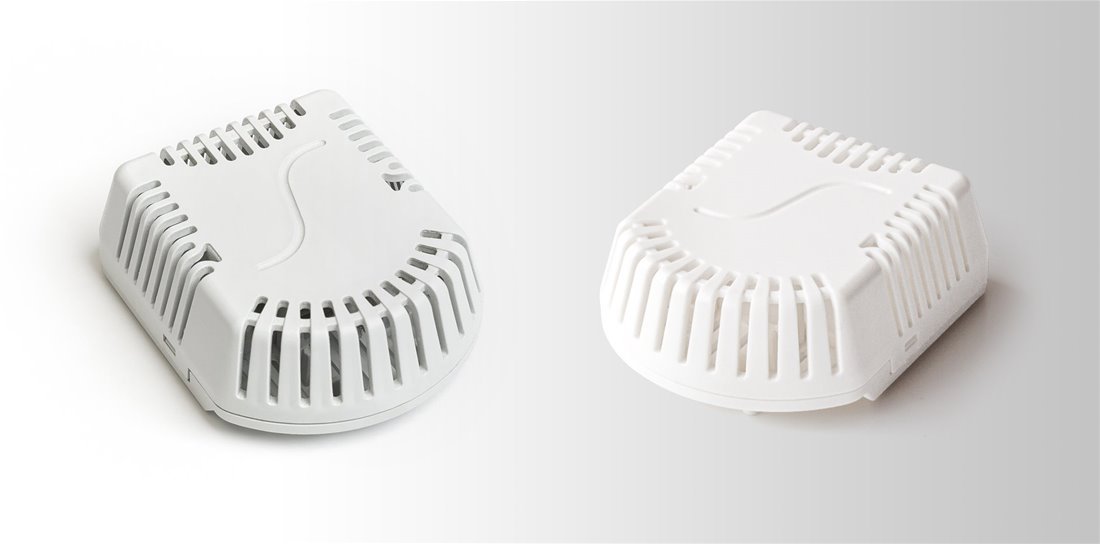

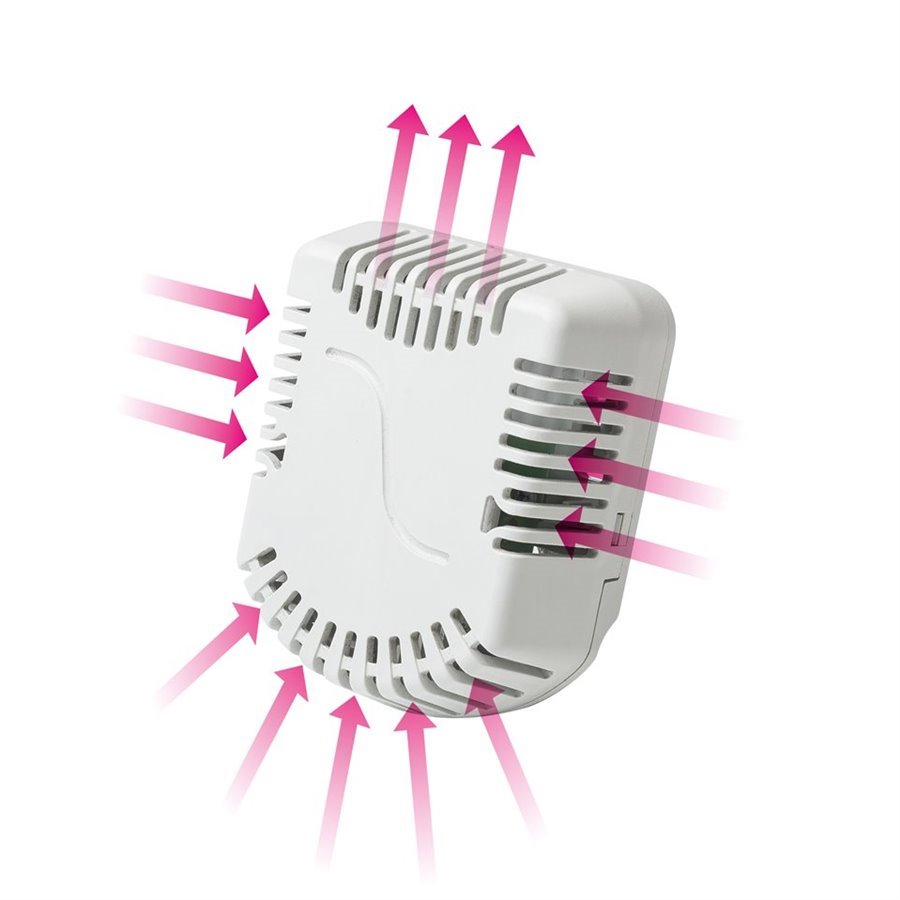

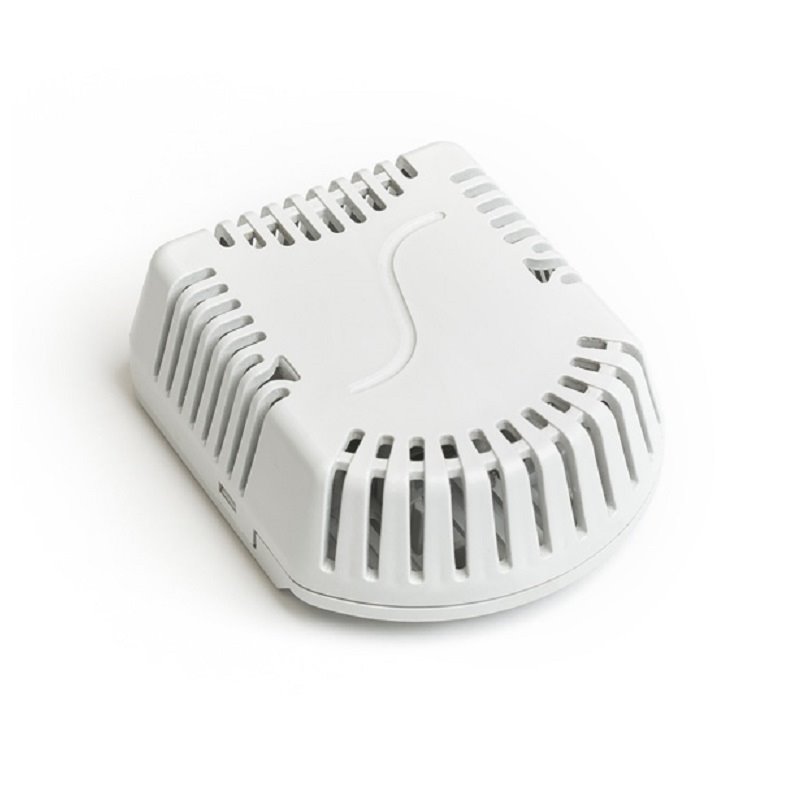

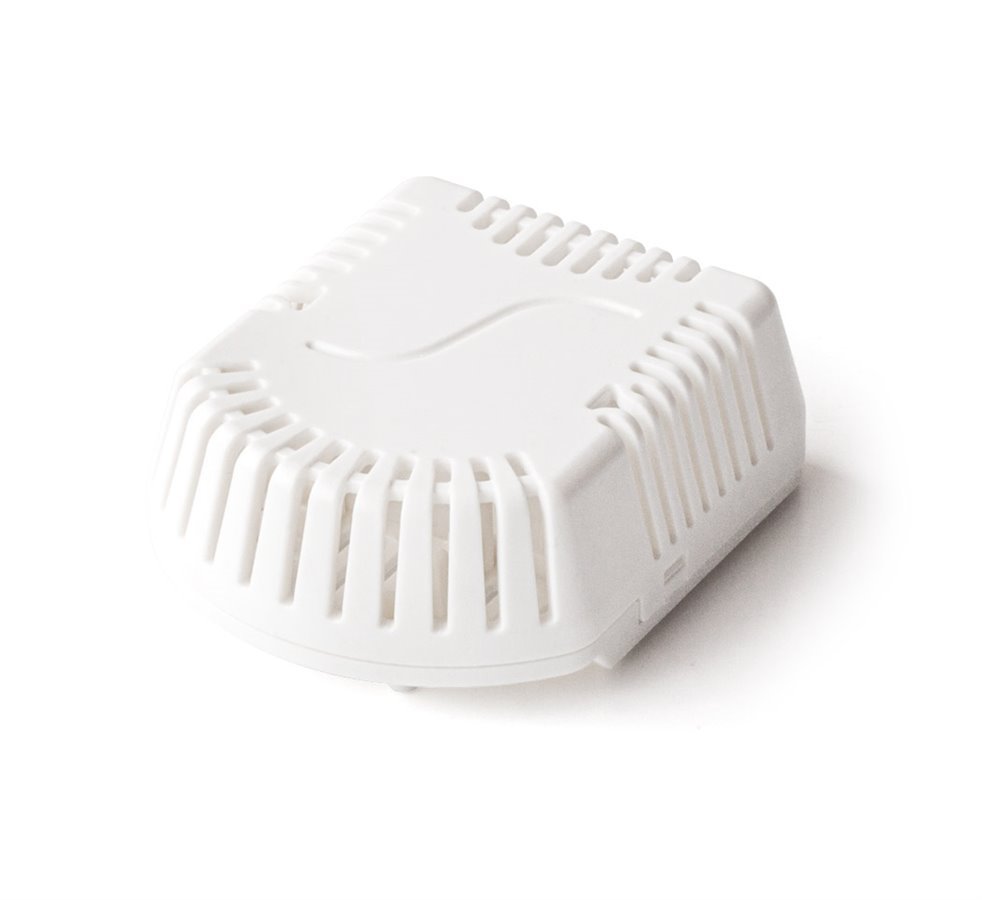

Interiérové snímače teploty s digitálním výstupem ZACwire / TSic x06 jsou tvořeny plastovou hlavicí se žebrováním, ve které je umístěna deska tištěného spoje s jednotlivými sensory anebo převodníkem pro zajištění konkrétního digitálního výstupu dle typu snímače.

Teplotní rozsah použití snímačů je definován v tabulce technických parametrů pro jednotlivé varianty snímačů. Snímače vyhovují stupni ochrany IP 30 dle ČSN EN 60529, v platném znění. Doporučené umístění je ve výšce 1,5 m na vnitřní zdi, v oblasti pohybu osob, mimo slunečná místa a místa s vlivem teploty zdí, radiátorů nebo osvětlení.

Snímače jsou určeny pro provoz v chemicky neagresivním prostředí, způsob použití musí být volen s ohledem na teplotní a chemickou odolnost hlavice snímače.

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace - Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.


Technické parametry

Typ snímače SD 106
Výstupní signál ZACwire / TSic x06
Měřící rozsah                 TSic 206 a 306   -30 až 100 °C
TSic 506 a 716   -10 až 60 °C
Přesnost měřeníTSic 206 ± 0,5 °C v rozsahu 10 až 90 °C
TSic 306 ± 0,3 °C v rozsahu 10 až 90 °C
TSic 506 ± 0,1 °C v rozsahu 5 až 45 °C
TSic 716 ± 0,07 °C v rozsahu 25 až 45 °C
Napájecí napětí U3,5 až 5,5 V DC
Jmenovité napájecí napětí Un3,3 V DC
Spotřeba / Napájecí proud30 µA
Stupeň krytíIP 30 dle ČSN EN 60529, v platném znění
Pracovní podmínky

TSic 206 a 306   -30 až 100 °C
TSic 506 a 716   -10 až 60 °C
relativní vlhkost: max. 85 %
atmosférický tlak: 87 až 107 kPa

Rozměry hlavice71,9 x 59 x 27 mm
Materiál hlaviceLEXAN
Doporučený průřez vodičů0,35 až 1,5 mm2
Hmotnostmin 35 g

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

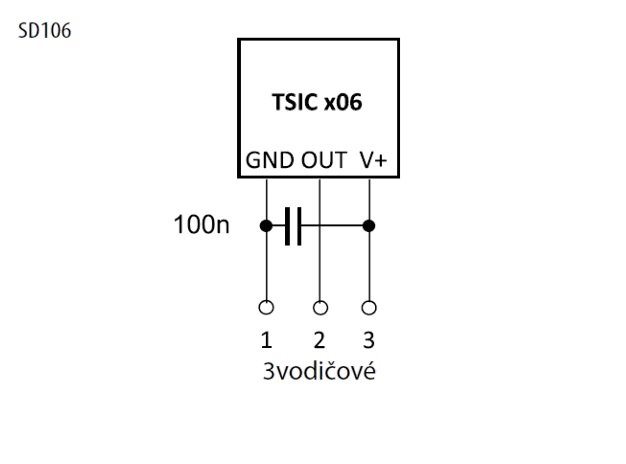

Schéma zapojení

Modifikace

Soubory ke stažení

095.01cz.pdf 095.01cz.pdf
