SD 104 - SNÍMAČE TEPLOTY DO INTERIÉRU S DIGITÁLNÍM VÝSTUPEM

SD 104 - SNÍMAČE TEPLOTY DO INTERIÉRU S DIGITÁLNÍM VÝSTUPEM

CAN (CANopen)

SD 104 - SNÍMAČE TEPLOTY DO INTERIÉRU S DIGITÁLNÍM VÝSTUPEM

KONFIGURÁTOR

NAKONFIGURUJ A POPTEJ

25696
__KOUPIT__
__NABIDKA__
__JINY DOTAZ__

BBB

--%>

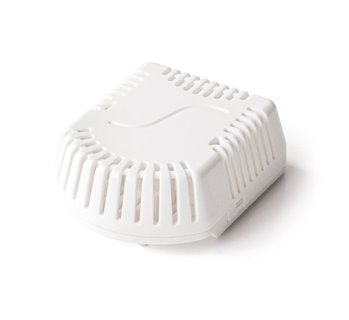

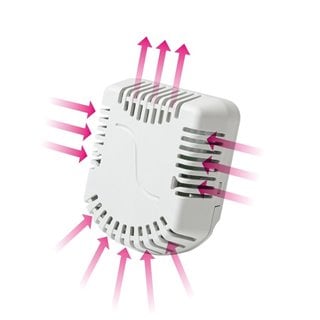

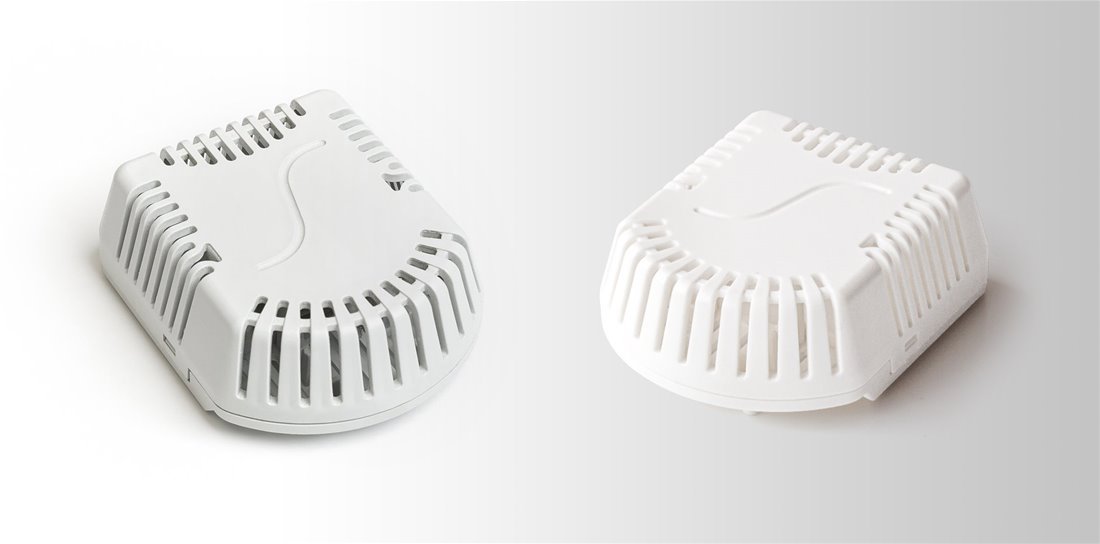

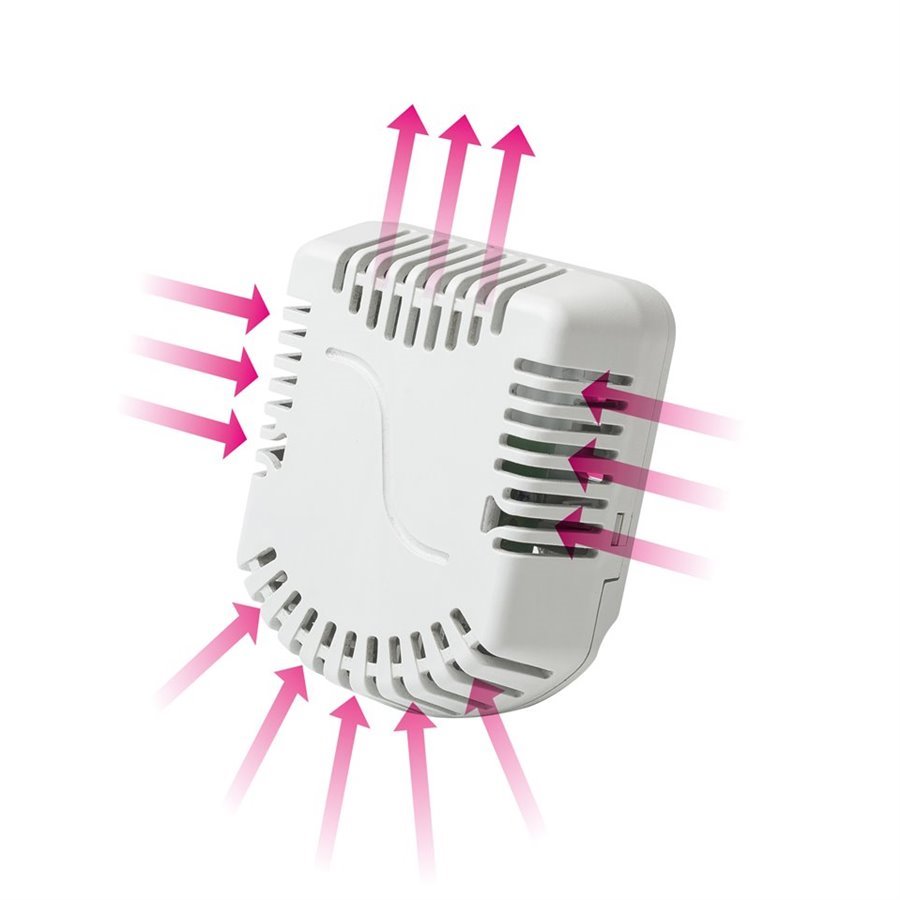

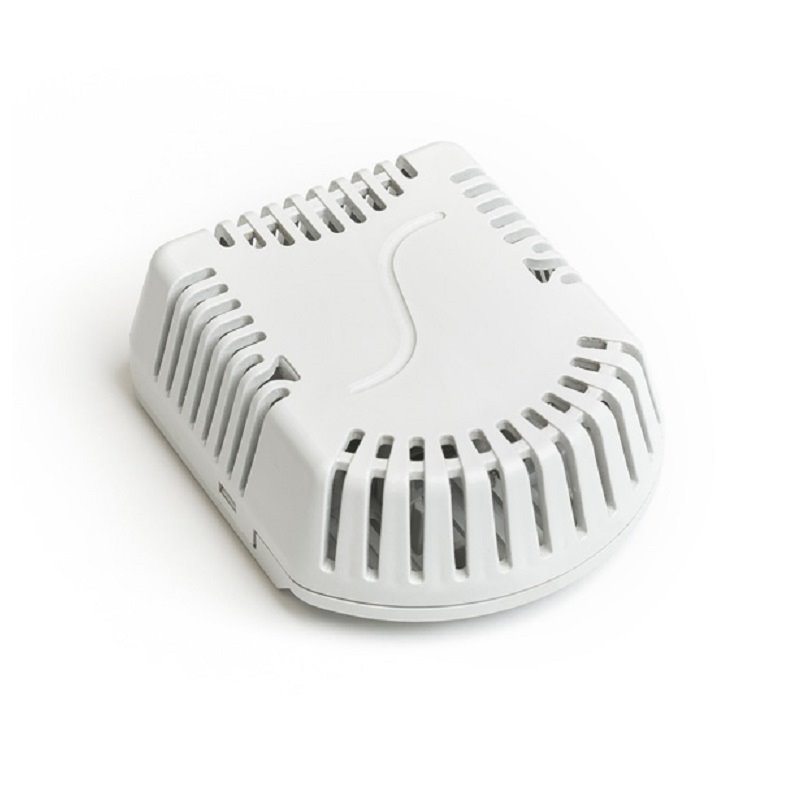

Tyto interiérové snímače teploty s digitálním výstupem CAN / CANopen - SD 104 snímače jsou konstruovány pro měření teploty plynných látek v prostorech chráněných proti vodě – například pro měření teploty v místnostech (školy, divadla, posluchárny …), kancelářích, interiérech obytných domů případně i výrobních halách. Příjemný design a kvalitní materiál zaručují, že snímače nepůsobí rušivě ani v interiérech, na které jsou kladeny vysoké estetické požadavky. Je možné vybrat bílou nebo šedou barvu krabičky.

Interiérové snímače teploty s digitálním výstupem CAN / CANopen - SD 104 jsou tvořeny plastovou hlavicí se žebrováním, ve které je umístěna deska tištěného spoje s jednotlivými sensory anebo převodníkem pro zajištění konkrétního digitálního výstupu dle typu snímače.

Teplotní rozsah použití snímačů je definován v tabulce technických parametrů pro jednotlivé varianty snímačů. Snímače vyhovují stupni ochrany IP 30 dle ČSN EN 60529, v platném znění. Doporučené umístění je ve výšce 1,5 m na vnitřní zdi, v oblasti pohybu osob, mimo slunečná místa a místa s vlivem teploty zdí, radiátorů nebo osvětlení.

Snímače jsou určeny pro provoz v chemicky neagresivním prostředí, způsob použití musí být volen s ohledem na teplotní a chemickou odolnost hlavice snímače.

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace - Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.


Technické parametry

Typ snímače SD 104
Výstupní signál CAN / CANOpen-CIA DS 301
Měřící rozsah                  -30 až 70 °C
Přesnost měření ± 0,5 °C
Napájecí napětí U15 až 30 V DC
Jmenovité napájecí napětí Un24 V DC
Spotřeba / Napájecí proudmaximální: 500 mW, typická: 300 mW
Stupeň krytíIP 30 dle ČSN EN 60529, v platném znění
Pracovní podmínky

teplota okolí: -30 až 70 °C
relativní vlhkost: max. 85 %
atmosférický tlak: 87 až 107 kPa

Rozměry hlavice71,9 x 59 x 27 mm
Materiál hlaviceLEXAN
Doporučený průřez vodičů0,14 až 1 mm2
Hmotnostmin 50 g

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

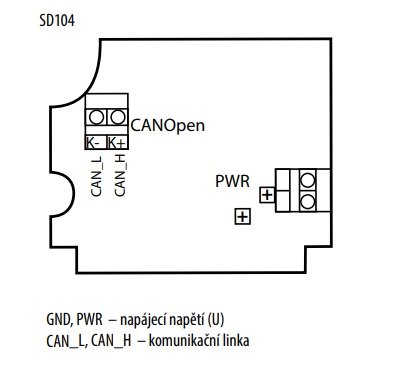

Schéma zapojení

Modifikace

Soubory ke stažení

095.01cz.pdf 095.01cz.pdf
