SC 104 - SNÍMAČE CO2 DO INTERIÉRU S VÝSTUPEM CAN PROTOKOL
|
|
|
|

SC 104 - SNÍMAČE CO2 DO INTERIÉRU S VÝSTUPEM CAN PROTOKOL

SC 104 - SNÍMAČE CO2 DO INTERIÉRU S VÝSTUPEM CAN PROTOKOL
*
*

SC 104 - SNÍMAČE CO2 DO INTERIÉRU S VÝSTUPEM CAN PROTOKOL

Snímač CO2 - SC 104 je určen pro měření koncentrace oxidu uhličitého v prostorech chráněných proti vodě.

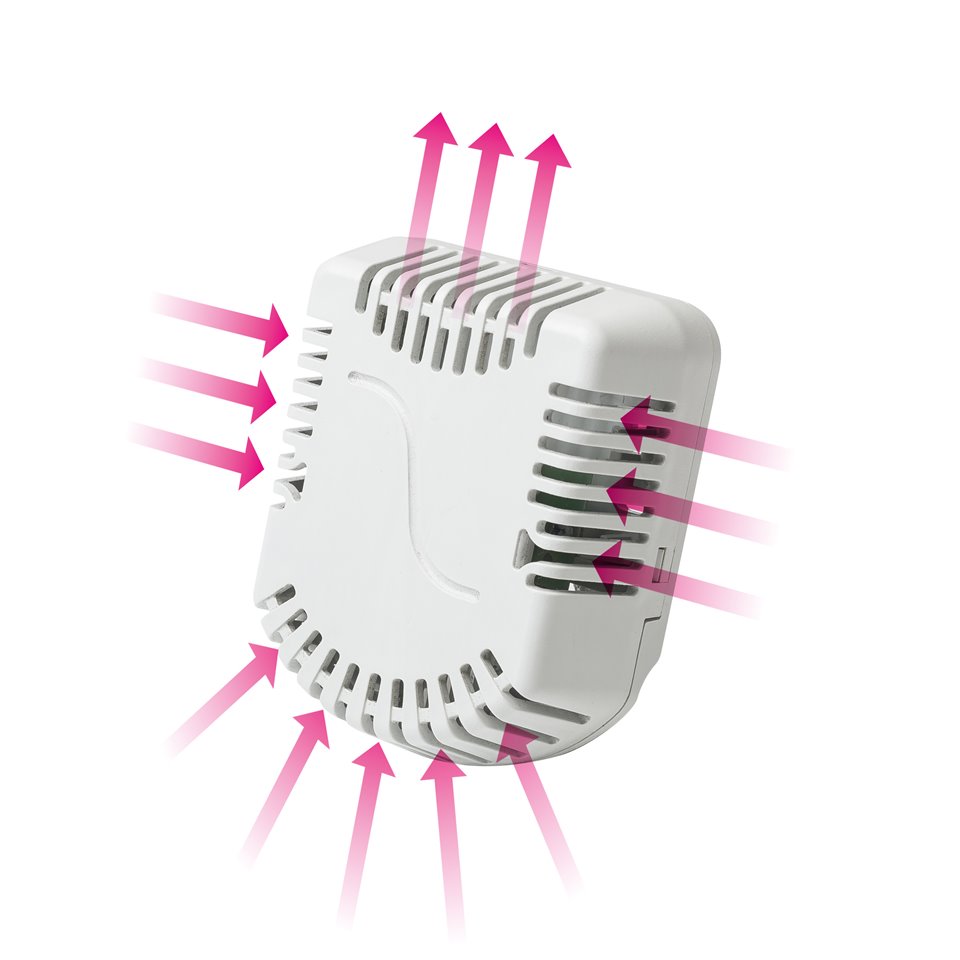

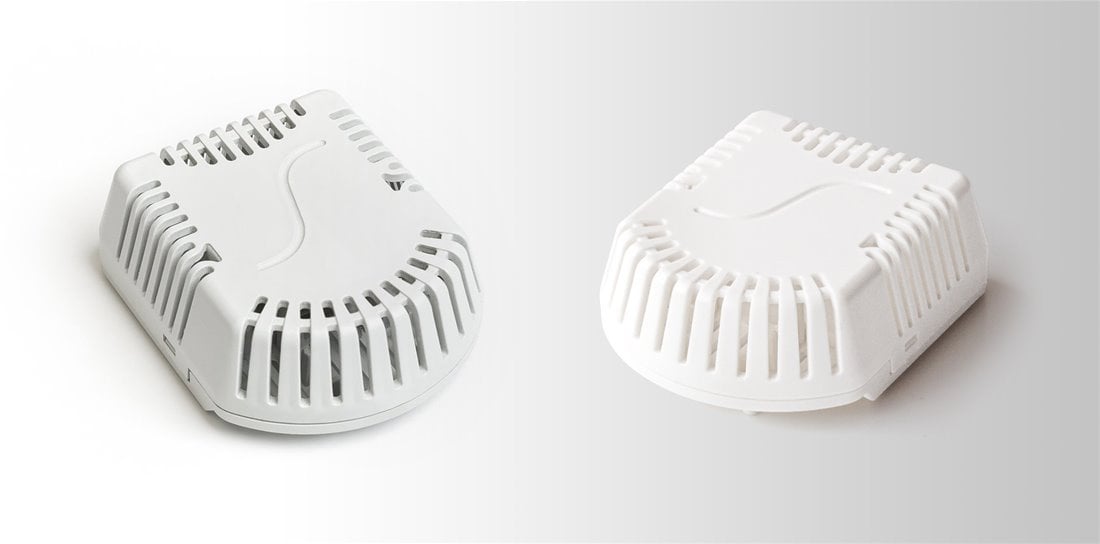

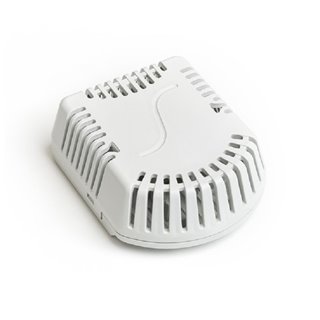

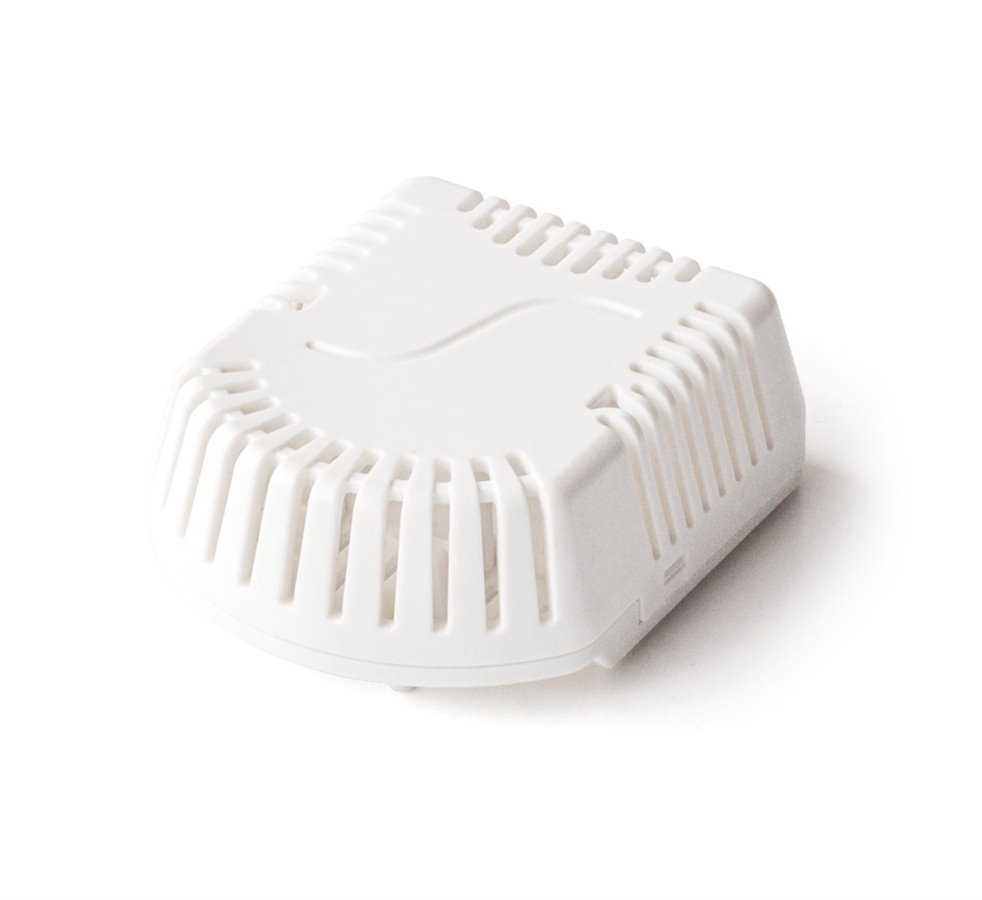

Snímač CO2 SC 104 je tvořen plastovou hlavicí se žebrováním, ve které je umístěna deska tištěného spoje s CO2 sensorem a převodníkem pro zajištění komunikace po sběrnici CAN.  Hodnota CO2 je  měřena modulem NDIR, jehož digitální signál je převeden na výstupní signál CANopen se specifikací CiA DS 301. Pro sensor koncentrace CO2 je k dispozici funkce autokalibrace, která zajišťuje nastavení snímače na minimální hodnotu CO2 , odpovídající úrovni venkovní koncentrace. Snímač CO2 - SC 104 vyhovuje stupni ochrany IP 30 podle ČSN EN 60529, v platném znění. Příjemný design a kvalitní materiál zaručují, že snímač nepůsobí rušivě ani v interiérech, na které jsou kladeny vysoké estetické požadavky. Je možné vybrat bílou nebo šedou barvu krabičky.

Snímač  CO2 - SC 104 je určen pro provoz v chemicky neagresivním prostředí, způsob použití musí být volen s ohledem na teplotní a chemickou odolnost hlavice snímače a jednotlivých sensorů. Provozní podmínky pro zajištění správné funkce čidla sensoru CO2 jsou:

  • teplota v okolí snímače: 0 až 45 °C
  • relativní vlhkost okolního prostředí: 0 až 85% (nekondenzující vlhkost)
  • atmosférický tlak: 87 až 106 kPa

ZKOUŠKY, PROHLÁŠENÍ, KALIBRACE

  • Výrobce zajišťuje EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.



Technické parametry

Typ snímače SC 104
Rozsah měření CO2 * 400 až 5000 ppm
Přesnost měření CO2 * ± 100 ppm
Reakční doba měření CO2 (90%) 90 s
Výstupní signál CAN / CANopen - CiA DS 301
Galvanické oddělení ne, na základě požadavku lze dodělat
Napájecí napětí U 15 až 30 VDC
Jmenovité napájecí napětí Un 24 VDC
Spotřeba maximální: 500 mW
typická: 300 mW
Stupeň krytí IP 30 dle ČSN EN 60529, v platném znění
Rozměry hlavice 71,9 x 59 x 27 mm
Materiál hlavice LEXAN
Hmotnost min 35 g
Doporučený průřez vodičů 0,14 až 1 mm2

* Uvedené rozsahy a přesnosti pro jednotlivé sensory jsou vztaženy k provozním podmínkám při připojeném napájecím napětí.

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

Schéma zapojení

Modifikace

Soubory ke stažení

H10.01cz.pdf H10.01cz.pdf
