SAU 1500 - SNÍMAČE TEPLOTY S KOREKCÍ ŽÁDANÉ VELIČINY

SAU 1500 - SNÍMAČE TEPLOTY S KOREKCÍ ŽÁDANÉ VELIČINY

SAU 1500 - SNÍMAČE TEPLOTY S KOREKCÍ ŽÁDANÉ VELIČINY

BBB

--%>

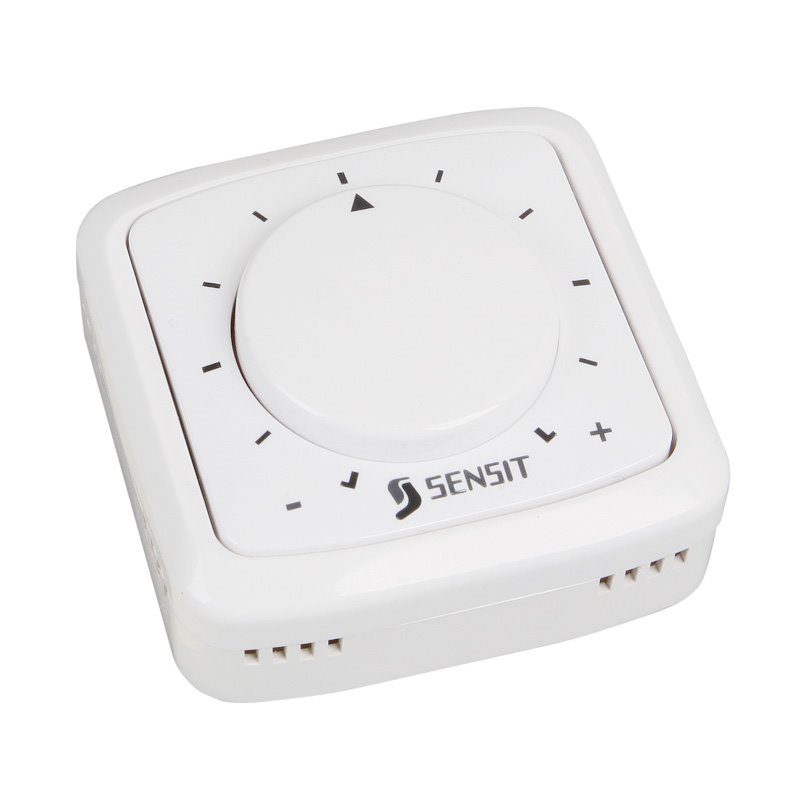

Ovládací moduly SAU 1500 jsou určeny pro měření teploty vzduchu v prostorech chráněných proti vodě. Kromě snímání teploty umožňují korekci žádané veličiny. Snímače jsou tvořeny plastovou krabičkou, ve které je umístěno odporové čidlo teploty a potenciometr. Na základě informace o naměřené teplotě je možné provést pomocí potenciometru korekci v regulačním systému.

Oba typy ovládacích modulů jsou umístěny v krabičkách TANGO od společnosti ABB Elektro a tudíž jsou vhodným doplňkem k vypínačům, zásuvkám, snímačům a dalším prvkům této řady.

Snímače jsou určeny pro provoz v chemicky neagresivním prostředí.

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č. 505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

Technické parametry

Typ snímačeSAU 1500
Typ čidlaNi 1000/5000, Ni 1000/6180, Pt 1000
Třída přesnostiNi čidla: tř. B, Δt = ± (0,4+0,007t), pro t ≥ 0; Δt = ± (0,4 + 0,028|t|) pro t≤ 0 ve °C
Pt čidla: tř. B dle ČSN EN 60751, Δt = ± (0,3 + 0,005|t|) ve °C
Maximální ss měřící proudPt 1000, Ni 1000 - 1 mA
Korekční potenciometr0 až 10 Ω0 až 25 Ω0 až 50 Ω
Rozsah korekceNi 1000/50000 až 2,2 °C0 až 5,5 °C0 až 11 °C
Ni 1000/61800 až 1,8 °C0 až 4,5 °C0 až 10 °C
Pt 1000/38500 až 2,6 °C0 až 6,5 °C0 až 13 °C
Zapojení snímačůdle schéma zapojení
Doba odezvyτ0,5 < 15 s (v proudícím vzduchu 1m.s -1)
Typ svorkovniceMEB 02001 - průřez vodičů 0,35 až 1,5 mm2
Stupeň krytíIP 30 dle ČSN EN 60529, v platném znění
Měřící rozsah-30 až 70 °C
Rozměry krabičky81 x 81 x 28 mm
Materiál krabičkyABS
Pracovní podmínkyteplota okolí : -30 až 70 °C
relativní vlhkost : max. 85% (při teplotě okolí 25 °C)
atmosferický tlak : 87 až 107 kPa
Hmotnostcca 0,15 kg

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

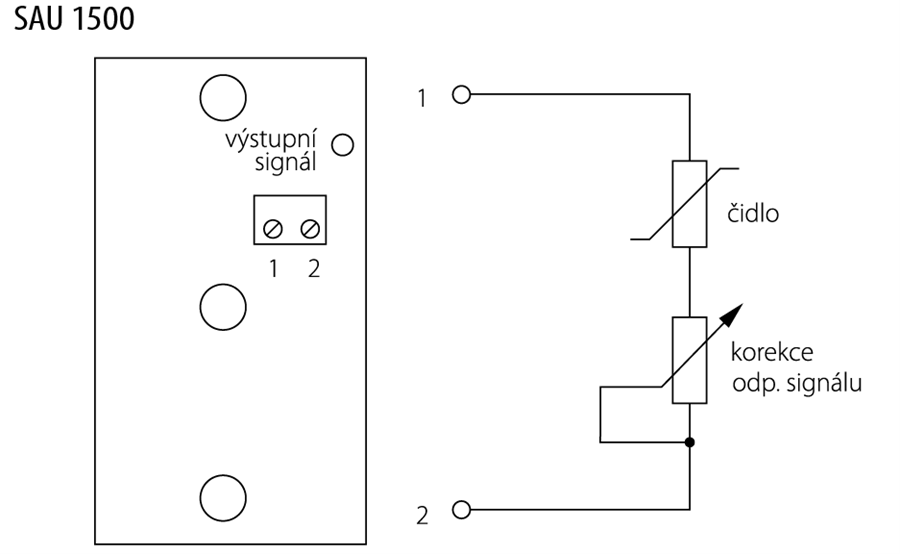

Schéma zapojení

Modifikace

Soubory ke stažení

067.13cz.pdf 067.13cz.pdf
