RS 485 / WIFI-MQTT Gateway

RS 485 / WIFI-MQTT Gateway

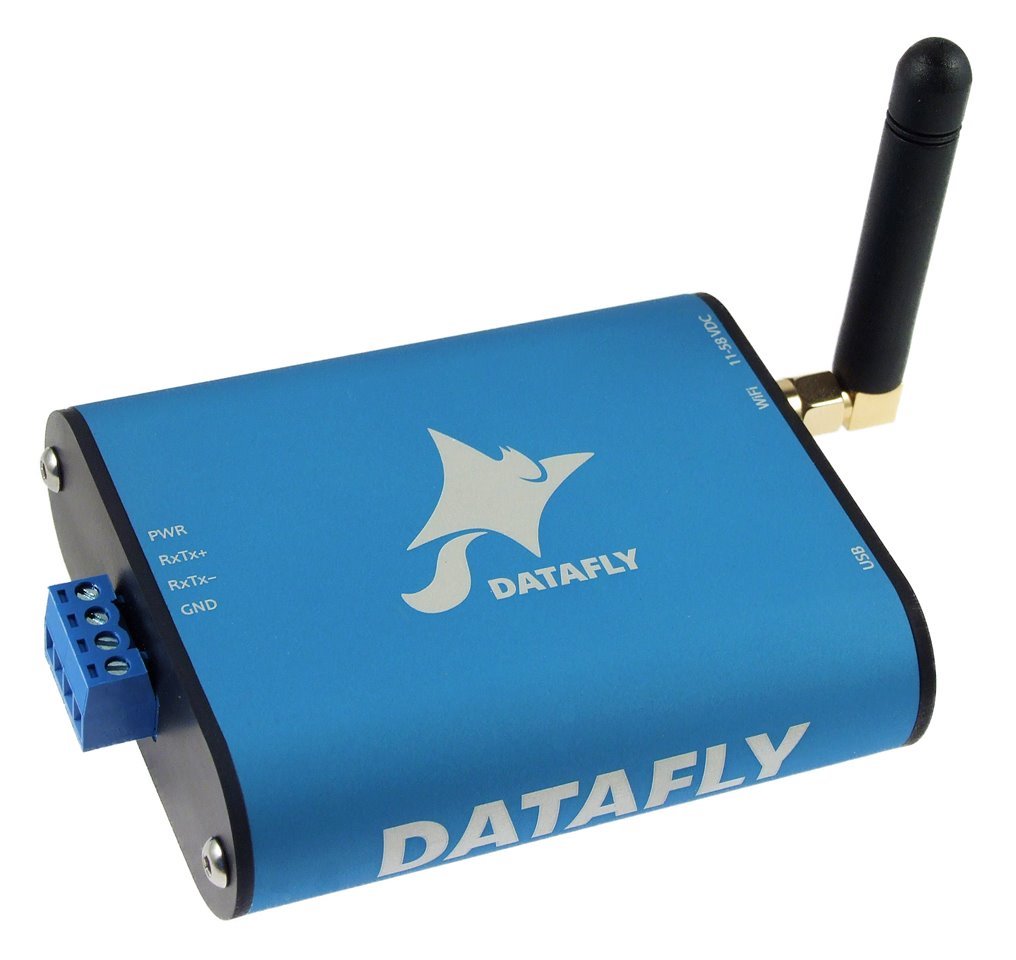

DATAFLY

RS 485 / WIFI-MQTT Gateway
Na dotaz

BBB

--%>

Komunikační brána pro přenos dat z různých snímačů fyzikálních veličin prostřednictvím sítě WIFI protokolem MQTT do Cloudu Microsoft Azure.

Komunikační brána RS 485 / WIFI-MQTT GATEWAY umožňuje připojení až 3 snímačů přes 2vodičovou sběrnici RS 485 a měření až 9 různých veličin jako například teplota, relativní vlhkost, atmosférický tlak,CO2 anebo výšku hladiny. Jednotka umožňuje přenos měřených dat prostřednictvím sítě WIFI a protokolem MQTT do CLOUDU Microsoft Azure. Dle požadavku zákazníka je možné zajistit vizualizaci naměřených hodnot pomocí nástroje „Microsoft PowerBI“ nebo open source aplikace „Grafana“.

Přednosti systému

  • Je možné využít existujících podnikových sítí bez nutnosti instalace další infrastruktury
  • Měření jednotlivých veličin může být provedeno v krátkých intervalech (od 10 s)
  • Neomezený provoz vzhledem k externímu napájení brány
  • Konfigurace brány přes USB rozhraní pomocí jednoduché aplikace

Příslušenství

  • držák na DIN lištu

Interní paměť a zálohované hodiny reálného času. Do paměti jsou automaticky ukládána naměřená data i s časem měření v případě, že dojde ke ztrátě komunikace. Po obnovení spojení jsou data automaticky doposlána.

Kovová robustní krabička, která může být instalována i na lištu DIN. Na krabičce jsou popisy, které umožní zapojení
bez nahlížení do manuálu. Zprovoznění pomohou i indikační kontrolky pro všechny důležité stavy.

Hlavní oblasti použití

  • regulace vytápěcích systémů (teplárenství)
  • vzduchotechnická zařízení
  • laboratorní technika
  • energetický průmysl
  • obnovitelné zdroje energie
  • home buildings
  • Voda / Filtrovaná odpadní voda, technika životního prostředí (vodní zdroje, recyklace odpadních vod), měření výšky hladiny ve studnách, monitorování úrovně spodní vody, měření hladiny v otevřených nádržích


Technické parametry

HLAVNÍ VLASTNOSTI
Externí stejnosměrné napájení 11 až 58 V
Proudový odběrtypicky 72 mA při 24 V
WiFi rozhraníIEEE 802.11 b/g a IEEE 802.11n
Komunikační protokol
MQTT
Zabezpečení datového přenosu
SSL
Dosah
do 100 m
Zpracování dat
CLOUD Microsoft Azure
Rozsah pracovních teplot
-20 až 70 °C
Instalace
montáž na lištu DIN 35 mm

TECHNICKÉ PARAMETRY
WiFi rozhraní  IEEE 802.11 b/g a IEEE 802.11n (jeden stream), IEEE 802.11 d/h/i/j/k/w/r
Pracovní frekvence  2,4 GHz
Anténní konektor  SMA RP
Obvod hodin a interní paměť měření
Způsob zálohování hodin (RTC)
kondenzátorem (nelze uživatelsky vyměnit)
Doba zálohování RTC po výpadku napájení
5 dnů (pokud bylo zařízení předtím alespoň 3 hodiny bez přerušení připojeno ke zdroji napájení)
Elektronika zařízení
Napájení z externího zdroje
11 až 58 V DC (s ochranou proti přepólování)
Proudový odběr při 15 V
typicky 120 mA (z externího zdroje)
Proudový odběr při 24 V
typicky 72 mA (z externího zdroje)
Spotřeba
typicky 1,8 W
Napájecí konektor
souosý 3,8 × 1,3 mm; + je uvnitř
Rozsah pracovních teplot
-20 až 70 °C
Rozměry (bez konektorů)
88 × 70 × 25 mm
Materiál krabičky
eloxovaný hliník
Stupeň krytí
IP 30
Výstup napájení pro senzory
Výstupní napětí
Standardně 12V (Dle požadavku 5V, 16V, 24V)
Zatížitelnost
140 mA při výstupním napětí 12V
Ostatní parametry
Hmotnost
typicky 130 g

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

Schéma zapojení

Modifikace

Soubory ke stažení

DataFly-katalogovy_list_PAPOUCH_Gateway_NAVRH_2.pdf DataFly-katalogovy_list_PAPOUCH_Gateway_NAVRH_2.pdf
