PXN30.A IZOLOVANÝ PROGRAMOVATELNÝ PŘEVODNÍK S AKTIVNÍM VÝSTUPEM

PXN30.A IZOLOVANÝ PROGRAMOVATELNÝ PŘEVODNÍK S AKTIVNÍM VÝSTUPEM

PXN30.A IZOLOVANÝ PROGRAMOVATELNÝ PŘEVODNÍK S AKTIVNÍM VÝSTUPEM
Na dotaz

BBB

--%>

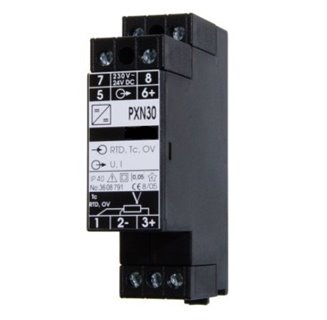

Převodníky PXN30.A s galvanickým oddělením 4 kVef vstup – výstup – napájení. Tyto programovatelné převodníky převádí signál:

  • z libovolného termočlánku s linearizací a interní kompenzací studeného konce
  • z odporu a signálu RTD (teplotní čidlo), termistorů KTY, NTC, …
  • z potenciometru v rozsahu 0 až 150 Ω nebo 0 až 1 300 Ω a 0 až 11 kΩ

Aktivní výstup převodníků: 4 až 20 mA, 0 až 20 mA, 0 až 10 V nebo inverzní převody. Provedení pro montáž do rozvaděče na lištu DIN 35.

VARIANTY VSTUPNÍCH SIGNÁLŮ

Uživatelsky nastavitelné vstupy: (Skutečný vstup a rozsah měření lze nastavit v mezích uvedeného maximálního rozsahu


Technické parametry

ELEKTRICKÉ PARAMETRY PŘÍSTROJE


Vstup PXN30.A
termočlánky J, K, T, B, L, S, F, E, N, R, C, D, G, U, M
Pt 100, Pt 1000
Ni 100, Ni 1000 TKR 5000 nebo 6180 pp/K
OV a PTC dle tabulky vstupních signálů
vstup 2w jen s propojením svorek 1 a 2
Vstup na požádání RTD 4w, NTC…, Pt 50, Pt 200, Pt 500
Výstupní signál aktivní 4 až 20 mA, 0 až 20 mA, 0 až 10 V nebo inverzní převod
Max. odpor přívodu < 10 Ω /1 vodič
Proud čidlem RTD < 0,5 mA
El. parametry pro termočlánky kompenzace teploty studeného konce v rozsahu -30 až 70 °C, přesnost ± 1 °C
Rozlišení 0,01 %
Proudové a napěťové omezení 2,5 až 24 mA, 0 až 24 mA, 0 až 13,8 V
Tlumení 0,1 až 20 s (základní nastavení: OV, Pot < 0,2 s, RTD, U, I, TC 0,3 s)
Přesnost chyba měření  0,07 % + chyba viz tabulka
teplotní chyba 0,03 % / 10 K
Rozsah pracovních teplot -30 až 70 °C
Rozsah skladovacích teplot -40 až 80 °C
Pomocné napájení standard 19 až 300 V CD a 90 až 250 V AC
Na objednání 20 až 60 V AC
Příkon max. 1,5 V A
Rozkmit výstupní smyčky min. 15 V (Rz – 750 Ω) při 20 mA
Zatížení napěťového výstupu max. 10 mA
Úbytek napětí proudového vstupu 0,54 V při 20 mA
Stupeň krytí skříň / svorkovnice IP 40 / IP 20 dle ČSN EN 60529, v platném znění
Hmotnost 90 g
Prostředí stupeň znečištění 2
kategorie přepětí v instalaci III
Volitelné příslušenství programovací adaptér AY-USB


VstupRozsah (linearizační tabulka)Nelinearita







Termočlánkový teploměr
(TC), interní kompenzace
Fe-CuNi J-210 až 1 200 °C0,3 °C od -60 °C
-210 až 1 050 °C0,3 °C od -100 °C
-210 až 300 °C0,3 °C od -160 °C
Fe-Ko L0 až 899 °C0,05 %
NiCr-NiAI K-210 až 400 °C0,3 °C od -150 °C
-270 až 1 372 °C0,1 % od -99 °C
-60 až 1 372 °C0,3 °C od -20 °C
Pt10Rh-Pt S-50 až 1 768 °C0,1 % od 40 °C
Pt30Rh-Pt6Rh B0 až 1 820 °C0,1 % od 386 °C
NiCr-CuNi E-270 až 1 000 °C0,1 % od -153 °C
NiCrSi-NiSi N-270 až 1 300 °C0,1 % od -122 °C
Pt13Rh-Pt R-50 až 1 768 °C0,1% od 54 °C
Cu-CuNi T-270 až 400 °C0,1% od -163 °C
Ni-Ni18Mo M-50 až 1 410 °C0,10 %
W5Re-W26Re C0 až 2 301 °C0,05 %
W3Re-W25Re D0 až 2 301 °C0,1 % od 49 °C
W-W26Re G0 až 2 301 °C0,1 % od 286 °C

F-30 až 1 400 °C0,05 %

U-200 až 400 °C0,10 %
Odporový teploměr
(RTD) 2w nebo 3w
Pt 100-200 až 400 °C0,18 °C
Pt 100-30 až 600 °C0,18 °C
Pt 1000-200 až 400 °C0,18 °C
Pt 1000-100 až 500 °C0,18 °C
Ni 100, Ni 1000 TKR6180 (5000)-60 až 180 °C0,25 °C
Lineární teplotní čidlo (KTY) KTY81 až KTY85-55 až 150 °C0,3 °C
Odporový vysílač (OV) OV/3w0 až 320 Ω, 0 až 2800 kΩ0,03 Ω; 0,2 Ω
Potenciometr OV/2w
0 až 321 Ω0,04 Ω
0 až 2 500 Ω0,03 Ω

Pozn.: Na přání zákazníka je možné provedení vstup RTD 4W zapojení 1+2, 3+4.

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

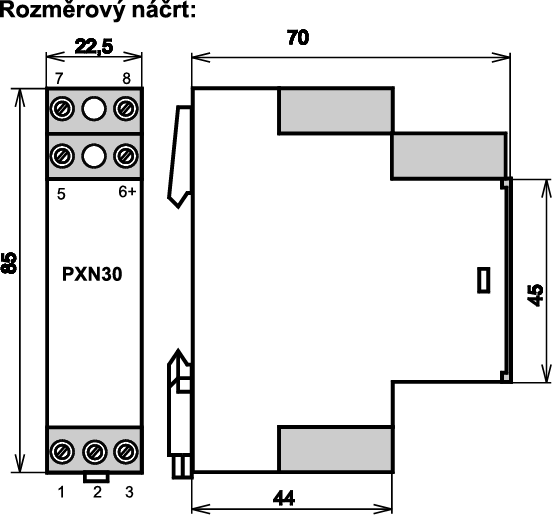

Rozměrový náčrt
