PX310 IZOLOVANÝ PROGRAMOVATELNÝ PŘEVODNÍK DC SIGNÁLŮ (s výstupem 4 až 20 mA)

PX310 IZOLOVANÝ PROGRAMOVATELNÝ PŘEVODNÍK DC SIGNÁLŮ (s výstupem 4 až 20 mA)

PX310 IZOLOVANÝ PROGRAMOVATELNÝ PŘEVODNÍK DC SIGNÁLŮ (s výstupem 4 až 20 mA)
Na dotaz

BBB

--%>

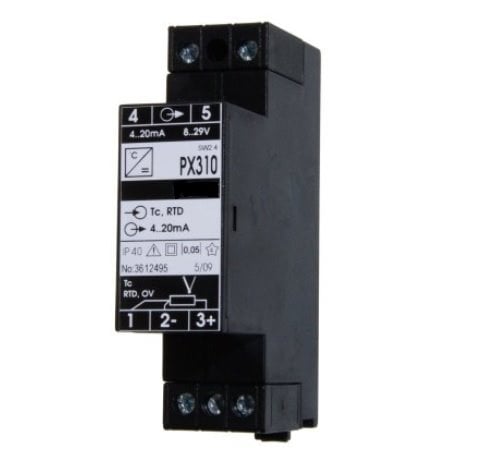

Převodník PX310 s galvanickým oddělením 4 kVef, převádí signál z libovolného termočlánku s linearizací a interní kompenzací studeného konce; z RTD, odporového vysílače nebo potenciometru; nebo z napětí 0 až 1 V DC.

Provedení pro montáž do rozvaděče na lištu DIN 35.

VARIANTY VSTUPNÍCH SIGNÁLŮ

Uživatelsky nastavitelné vstupy: (Skutečný vstup a rozsah měření lze nastavit v mezích uvedeného maximálního rozsahu)

Ostatní provedení vstupů: (nutná úprava základního provedení)

  • Termočlánkový teploměr a možností externí kompenzace studeného konce čidlem Pt 100
  • Odporový teploměr ve čtyřvodičovém (4w) zapojení
  • Odporový vysílač nebo potenciometr 3kΩ až 10 kΩ
  • Termistory NTC 10k, 15k, 20k, 25k…
  • Lineární teplotní čidla KTY, termistory atd. dle dohody
  • Možnost přizpůsobení vstupu dle potřeb zákazníka



Technické parametry

VstupRozsah (linearizační tabulka)Chyba







Termočlánkový teploměr
(TC), interní kompenzace
Fe-CuNi J-210 až 1 200 °C0,3 °C od -60 °C
-210 až 1 050 °C0,3 °C od -100 °C
-210 až 300 °C0,3 °C od -160 °C
Fe-Ko L0 až 899 °C0,05 %
NiCr-NiAI K-210 až 400 °C0,3 °C od -150 °C
-270 až 1 372 °C0,1 % od -99 °C
-60 až 1 372 °C0,3 °C od -20 °C
Pt10Rh-Pt S-50 až 1 768 °C0,1 % od 40 °C
Pt30Rh-Pt6Rh B0 až 1 820 °C0,1 % od 386 °C
NiCr-CuNi E-270 až 1 000 °C0,1 % od -153 °C
NiCrSi-NiSi N-270 až 1 300 °C0,1 % od -122 °C
Pt13Rh-Pt R-50 až 1 768 °C0,1% od 54 °C
Cu-CuNi T-270 až 400 °C0,1% od -163 °C
Ni-Ni18Mo M-50 až 1 410 °C0,10 %
W5Re-W26Re C0 až 2 301 °C0,05 %
W3Re-W25Re D0 až 2 301 °C0,1 % od 49 °C
W-W26Re G0 až 2 301 °C0,1 % od 286 °C

F-30 až 1 400 °C0,05 %

U-200 až 400 °C0,10 %


Odporový teploměr
(RTD) 2w nebo 3w
Pt 100-200 až 400 °C0,18 °C
Pt 100-30 až 600 °C0,18 °C
Pt 1000-200 až 400 °C0,18 °C
Pt 1000-100 až 500 °C0,18 °C
Ni 100, Ni 1000 TKR6180 (5000)-60 až 180 °C0,18 °C
Lineární teplotní čidlo (KTY) KTY81 až KTY85-55 až 150 °C0,25 °C
Odporový vysílač (OV) 0 až 320 Ω, 0 až 2,5 kΩ0,03 Ω; 0,1 Ω
Potenciometr 0 až 320 Ω, 0 až 2,5 kΩ0,03 Ω; 0,1 Ω
Potenciometr 10 kΩ 0 až 150 Ω, 0 až 1 300 Ω, 0 až 10 kΩ0,03 Ω; 0,1 Ω; 1 Ω
DC napětí (U) -0,5 V až 1 V-70 mV až 140 mV; 0 až 1 V0,01 %


Elektrické parametry přístroje
Napájecí napětí 8 až 30 V DC
Uživatelská linearizace tabulkou (32 úseků)
Vzorkování 16 / 20 ms pro RTD a odpory, 52 /80 ms pro TC, U, I
Digitální filtr (tlumení) programovatelné 0 až 30 s
Max. odpor přívodu čidla < 10 Ω / 1 vodič
Proud čidlem < 0,5 mA
Kompenzace teploty studeného
konce pro
termočlánky
-30 až 70 °C, přesnost ± 1 °C
Výstupní signál 4 až 20 mA, napájení po lince
Rozlišení proudového výstupu 0,033 %
Proudové omezení výstupu min 3mA, max 21 mA
Přesnost chyba měření: 0,07 °+ chyba viz tabulka
teplotní chyba max 0,03 % / 10 K
Rozsah pracovních teplot -30 až 70 °C
Stupeň krytí skříň / svorkovnice IP 40 / IP 20 dle ČSN EN 60529
Připojení vodič 0,5 až 2,5 mm2
Volitelné příslušenství Programovací adaptér AY-USB

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

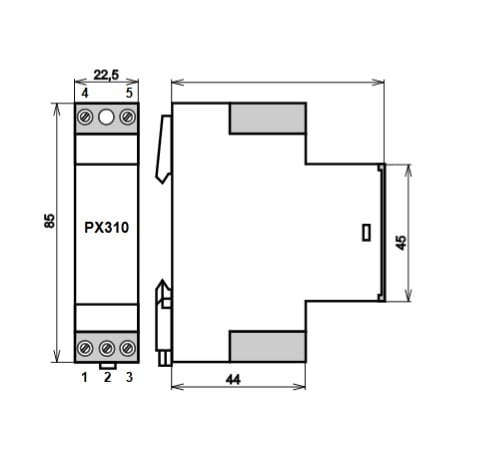

Rozměrový náčrt

Schéma zapojení

Modifikace

Soubory ke stažení

213.02cz.pdf 213.02cz.pdf
