Prostorové sondy 200-80/x

Prostorové sondy 200-80/x

BBB

--%>

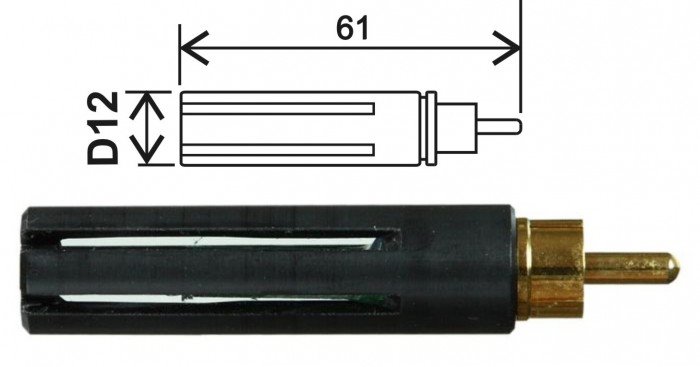

Tyto teplotní sondy jsou určeny pro kontaktní měření plynných látek. Odporové čidlo je umístěno v části s otvory, čímž je zajištěn přímý kontakt s měřenou plynnou látkou a rychlá odezva na změny teploty. Konstrukční provedení jednotlivých sond je znázorněno na obrázcích.

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č. 505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

Technické parametry

Třída přesnosti Ni čidla: tř. B,Δt = ± (0,4 + 0,007t), pro t≥ 0; Δt = ± (0,4 + 0,028|t|), pro
Pt čidla: tř. B dle ČSN EN 60751, Δt = ± (0,3 + 0,005|t|) ve °C
NTC 20kΩ: ± 1°C pro rozsah 0 až 70 °C
Maximální ss měřící proud Pt 100 - 3 mA; Pt 500 - 1,5 mA; Pt 1000, Ni 1000, Ni 891 - 1 mA;
NTC 20kΩ - max. příkon 1 mW
Zapojení sond 2vodičové
Standardní délky kabelu 1, 2, 5, 10 m

Typ čidla Ni 1000/5000, Ni 1000/6180, Pt 100, Pt 1000
Materiál dutinky poniklovaná měď
Materiál pouzdra S x042 nerezová ocel DIN 1.4301
Materiál rukojeti S x042 teflon
Typ konektoru 200-80/E ELKA K1321
200-80/C CINCH
Přívodní kabel silikon stíněný 2 x 0,22 mm2

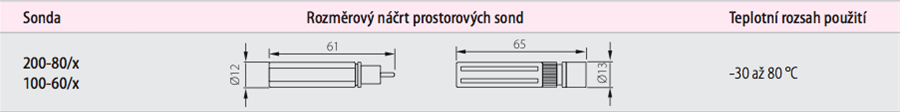

Rozměrový náčrt

Schéma zapojení

Modifikace

Soubory ke stažení

CZ:Prostorové teplotní sondy 200-80/x CZ:Prostorové teplotní sondy 200-80/x
