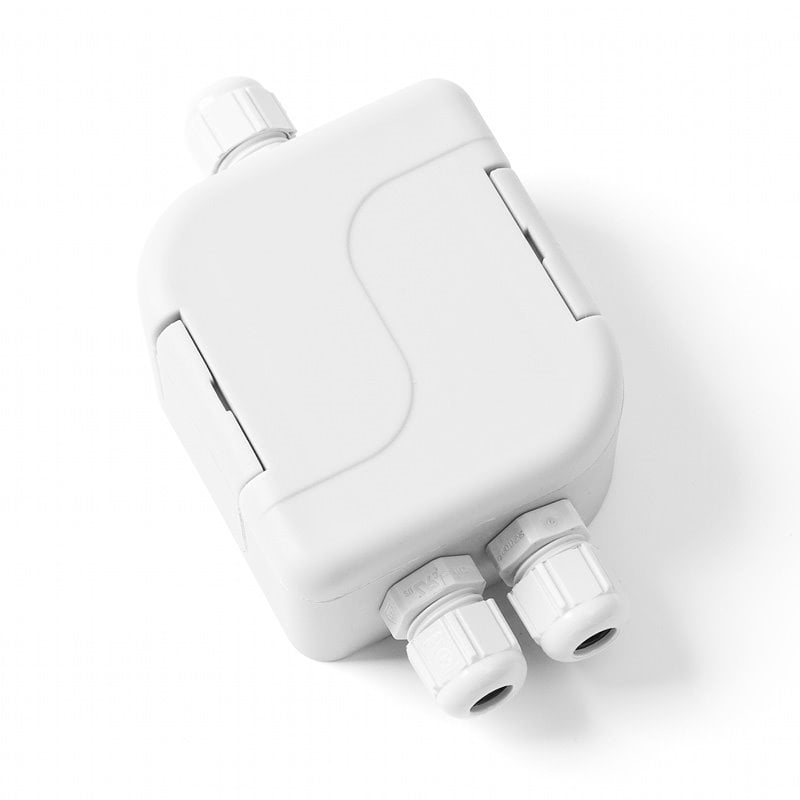

PŘEVODNÍKY TEPLOTA – RS 485 (snímač teploty s externí sondou)

PŘEVODNÍKY TEPLOTA – RS 485 (snímač teploty s externí sondou)

PŘEVODNÍKY TEPLOTA – RS 485 (snímač teploty s externí sondou)

BBB

--%>

Převodník řady ST 485 jsou určeny k převodu signálu odporového snímače na bázi Pt 1000/3850 na digitální signál sériové sběrnice RS485. Rozsah měřených teplot je -50 až 150 °C. Komunikační vstupy jsou chráněny proti přepětí. Jestliže je modul na vedení umístěn jako koncový, je možné zkratováním kontaktů (switch SW vedle svorek pro připojení komunikačních vodičů) připojit k vedení zakončovací odpor. Veškerá nastavení jsou uložena v paměti EEPROM. Modul elektroniky je vybaven obvodem WATCHDOG, který dohlíží na správný běh programu v procesoru. Převodníky je možné použít pro všechny řídící systémy, které jsou kompatibilní s komunikačními protokoly ModBus RTU. Snadná montáž převodníků je zajištěna díky jedinečnému designu „S hlavice“ společnosti SENSIT s.r.o.

Převodníky jsou určeny pro použití v neagresivním prostředí a vyrábí se v základní variantě:

  • ST 485C – struktura příkazů odpovídá komunikačnímu protokolu ModBus-RTU.

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.



Technické parametry

Typ převodníku ST 485C
STD 485C
Typ čidla Pt 1000/3850
Napájecí napětí 10 až 35 V DC (nestabilizované) 14 až 24 V AC
Příkon max. 1000 mW
Měřicí rozsah -50 až 150°C



Komunikační Vlastnosti
komunikace po RS 485, maximální délka segmentu 1200 m, asynchrnonní přenos
přednastavená přenosová rychlost 9600 Bd volitelné přenosové rychlosti 1200, 2400, 4800, 19200, 57600, 115200 Bd - DIP switch
247 modulů na jeden sériový port
protokol ModBus 1 stop bit, bez parity
Přesnost elektroniky 0,05 %
Přesnost čidla ± 0,5 °C
Citlivost 0,01 °C
Stupeň krytí IP 65 dle ČSN EN 60 529, v platném znění
Doporučený průřez vodičů 0,14 až 1,5 mm2
Materiál hlavice POLYAMID
Pracovní podmínky teplota okolí: -10 až 70 °C
relativní vlhkost: max. 85% (při teplotě okolí 25 °C)
atmosferický tlak: 87 až 107 kPa
Hmotnost 0,2 kg

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

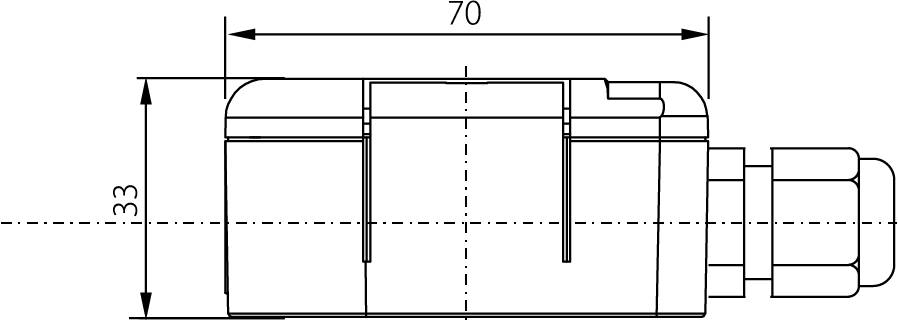

Rozměrový náčrt

Schéma zapojení

Modifikace

Soubory ke stažení
