PŘEVODNÍKY TEPLOTA – PROUD STI A STID (4–20 mA)

PŘEVODNÍKY TEPLOTA – PROUD STI A STID (4–20 mA)

PŘEVODNÍKY TEPLOTA – PROUD STI A STID (4–20 mA)

BBB

--%>

Převodníky typu STI a STID jsou určeny k převodu signálu odporových snímačů teploty na bázi Ni 1000/6180, Pt 100/3850 a Pt 1000/3850 na unifikovaný signál 4 až 20 mA. Převodníky je možné použít pro všechny řídící systémy, které jsou kompatibilní s výstupním signálem 4 až 20 mA. Standardní měřící rozsahy převodníku jsou uvedeny v tabulce technických parametrů, teplotní rozsah odolnosti převodníku je -30 až 70 °C a nesmí být ani krátkodobě překročen.

Snímače jsou určeny pro provoz v chemicky neagresivním prostředí.

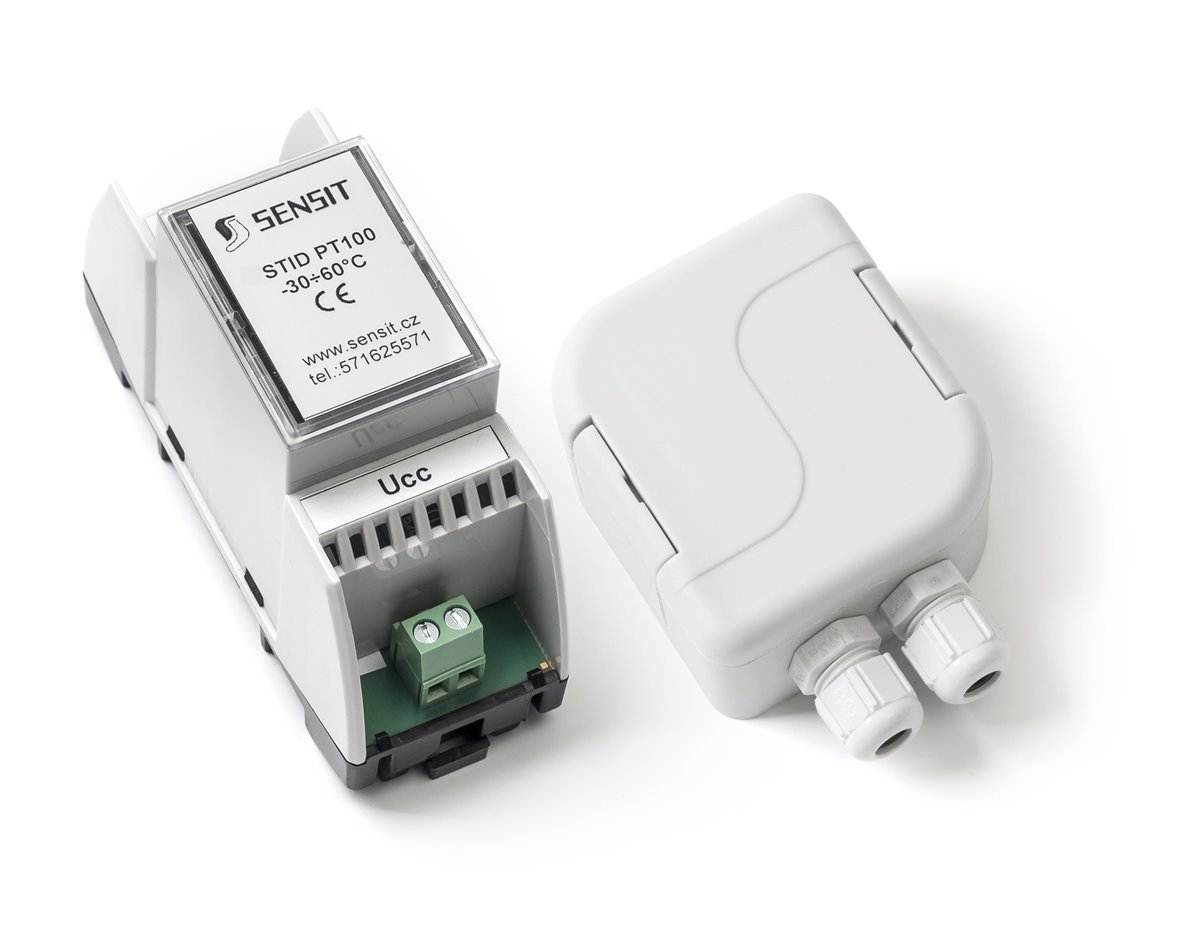

Z hlediska provedení krabičky převodníku rozlišujeme dvě základní varianty:

1. Převodníky STI Pt a STI Ni: plastová krabička z materiálu POLYAMID (shodná např. s hlavicí snímačů S 120), krabička je vybavena konzolí pro montáž na stěnu, nebo svorkou pro montáž na DIN lištu, krytí svorkovnice vyhovuje stupni IP 65 podle ČSN EN 60 529.

2. Převodníky STID Pt: plastová krabička z materiálu TARFLON - IRY 2200 splňující požadavky UL 94 V-0, určená pro přímou montáž do rozvaděčů na DIN lištu.

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.



Technické parametry

Typ převodníku STI Ni
STI Pt 100
STID Pt 100
STI Pt 1000
STID Pt 1000
Typ čidla Ni 1000/6180 Pt 100/3850 Pt 1000/3850
Výstupní signál 4 až 20 mA
Napájecí napětí (Unap) 11 až 30 V DC; (doporučená hodnota 24 V DC)
Maximální zvlnění Unap 0,5 %
Standardní měřicí rozsahy*

-30 až 60 °C
0 až 35 °C
0 až 100 °C
0 až 150 °C
0 až 250 °C

-30 až 60 °C
0 až 35 °C
0 až 100 °C
0 až 150 °C
0 až 200 °C
0 až 400 °C
-30 až 60 °C
0 až 35 °C
0 až 100 °C
0 až 150 °C
0 až 200 °C
0 až 400 °C
Stupeň krytí STI a STID pro STI: IP 65 dle ČSN EN 60529, v platném znění
pro STID: IP 20 (krabička) / IP 00 (svorkovnice) dle ČSN 60529, v platném znění
Teplota okolí -30 až 70 °C
Chyba měření < 0,6 % z rozsahu, minimálně 0,5 °C
Zatěžovací odpor Rz Rz max 150 Ω pro Unap = 12 V DC
Rz max 700 Ω pro Unap = 24 V DC
Výstupní proud při přerušení čidla > 24 mA
Výstupní proud při zkratu čidla < 3,5 mA
Zapojení snímače dle schématu zapojení
Doporučené průřez vodičů STI: 0,35 až 1,5 mm2
STID: 0,35 až 2,5 mm2
Materiál krabičky STI: POLYAMID
STID: TARFLON IRY 2200 splňující požadavky UL 94 V-0
Pracovní podmínky teplota okolí: -30 až 70 °C
relativní vlhkost: max. 85 % (při teplotě okolí 25 °C)
atmosférický tlak: 87 až 107 kPa
Hmotnost 0,15 kg

*) Na základě požadavku zákazníka je možné zajistit zakázkový měřicí rozsah v rozmezích od -40 do 150 °C, přičemž minimální rozpětí rozsahu musí být 35°C (např. -20 až 15 °C, -30 až 80 °C apod.)
Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

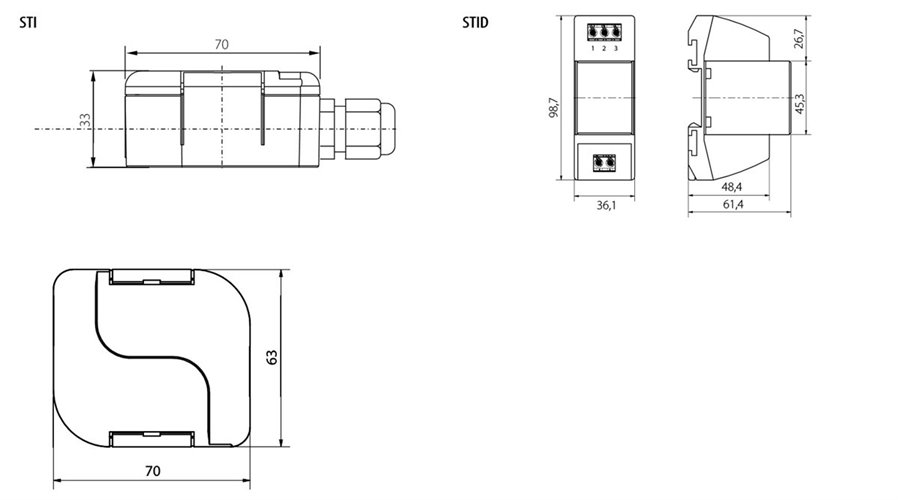

Rozměrový náčrt

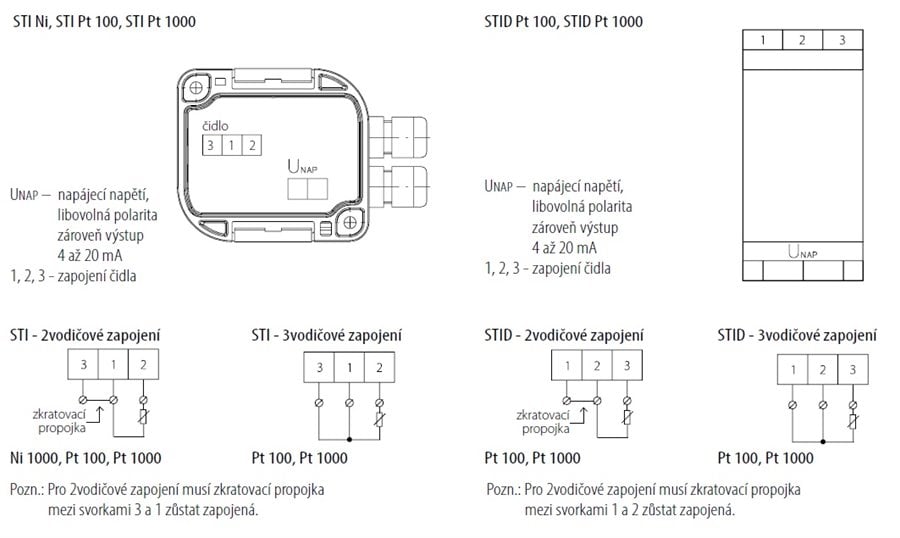

Schéma zapojení

Modifikace

Soubory ke stažení

020.19cz.pdf 020.19cz.pdf
