Převodník STU jsou určeny k převodu signálu odporových snímačů teploty na bázi Ni 1000/6180, Pt 100/3850 a Pt 1000/3850 na unifikovaný signál 0 až 10 V. Převodníky je možné použít pro všechny řídící systémy, které jsou kompatibilní s výstupním signálem 0 až 10 V. Krabička může být vybavena svorkou pro montáž na DIN lištu. Standardní měřící rozsahy převodníku jsou uvedeny v tabulce technických parametrů, teplotní rozsah odolnosti převodníku je -30 až 70 °C a nesmí být ani krátkodobě překročen. Snímače jsou určeny pro provoz v chemicky neagresivním prostředí.

Z hlediska provedení krabičky převodníku rozlišujeme dvě základní varianty:

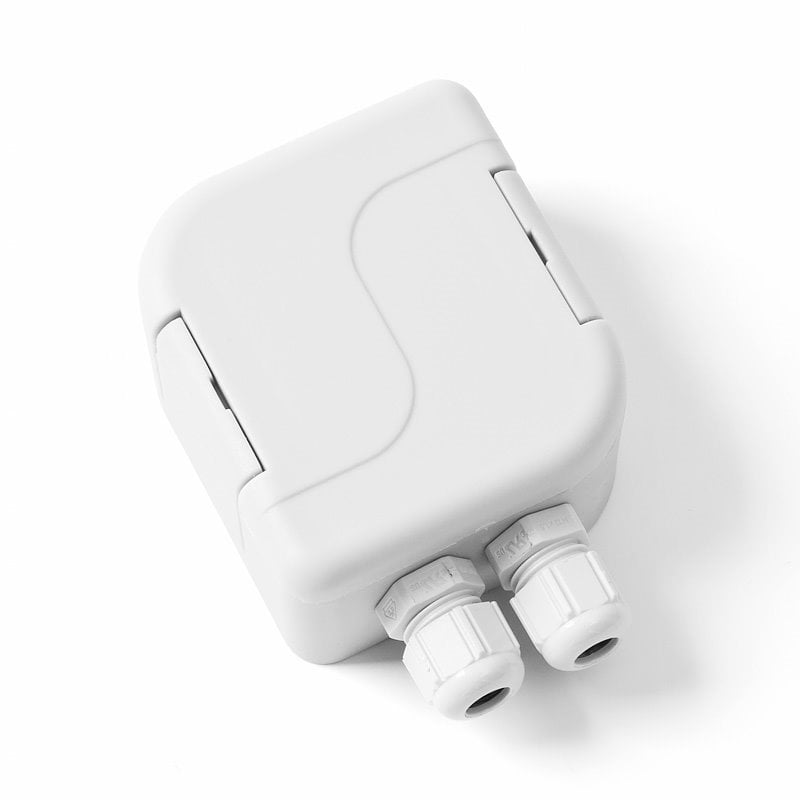

1. Převodníky STU Pt: plastová krabička z materiálu POLYAMID (shodná např. s hlavicí snímačů S 120), krabička je vybavena konzolí pro montáž na stěnu, nebo svorkou pro montáž na DIN lištu. Krytí svorkovnice vyhovuje stupni IP 65 dle ČSN EN 60529, v platném znění.

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

Výrobce vydává EU Prohlášení o shodě.
Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

Technické parametry

Typ převodníku	STU Pt 100	STU Pt 1000
Typ čidla	Pt 100/3850	Pt 1000/3850
Napájecí napětí (Unap)	15 až 30 V DC (doporučená hodnota 24 V DC)
*Standardní měřicí rozsahy)**	-30 až 60 °C 0 až 35 °C 0 až 100 °C 0 až 150 °C 0 až 200 °C 0 až 250 °C 0 až 400 °C	-30 až 60 °C 0 až 35 °C 0 až 100 °C 0 až 150 °C 0 až 200 °C 0 až 250 °C 0 až 400 °C
Krytí svorkovnice	STU: IP 65 dle ČSN EN 60529, v platném znění
Teplota okolí	-30 až 70 °C
Chyba měření	< 0,6 % z rozsahu, minimálně 0,5 °C
Zatěžovací odpor Rz	Rz min 10 kΩ
Odběr proudu	< 8 mA
Výstupní napětí při přerušení čidla	> 14 V
Výstupní napětí při zkratu čidla	~ 0 V

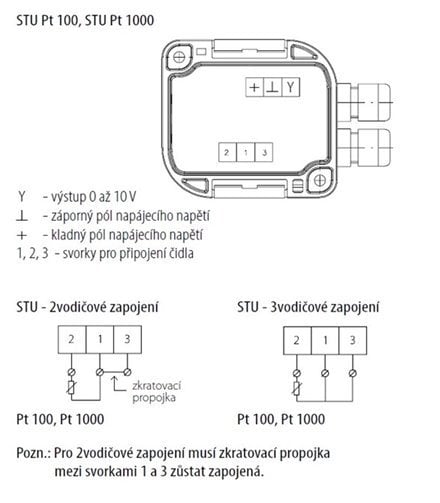

Zapojení snímače	dle schématu zapojení
Doporučené průřez vodičů	STU: 0,35 až 1,5 mm²
Materiál krabičky	STU: POLYAMID
Hmotnost	0,15 kg

*) Na základě požadavku zákazníka je možné zajistit zakázkový měřicí rozsah v rozmezích od -40 do 150 °C, přičemž minimální rozpětí rozsahu musí být 35°C (např. -20 až 15 °C, -30 až 80 °C apod.)
Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.
