PŘEVODNÍK 1-WIRE (DALLAS) NA RS 485 (MODBUS)

PŘEVODNÍK 1-WIRE (DALLAS) NA RS 485 (MODBUS)

PŘEVODNÍK 1-WIRE (DALLAS) NA RS 485 (MODBUS)

KONFIGURÁTOR

NAKONFIGURUJ A POPTEJ

23090
__KOUPIT__
__NABIDKA__
__JINY DOTAZ__

BBB

--%>

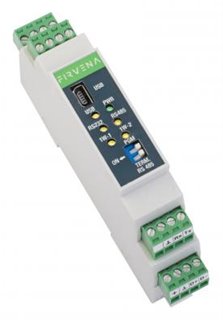

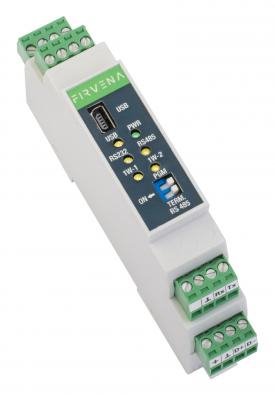

Převodník 1-WIRE-GWY-MOD je určen k převodu signálu 1-WIRE ze snímačů teploty a vlhkosti anebo kontaktních přístupových čipů na výstupní sběrnice RS485 nebo RS 232 s komunikačním protokolem MODBUS RTU.

Lze k němu připojit až 40 snímačů teploty a kombinovaných snímačů teploty a vlhkosti nebo kontaktních přístupových čipů prostřednictvím dvou sběrnic s komunikací 1-WIRE (DALLAS). Jedna sběrnice pojme buď 20 snímačů teploty a vlhkosti anebo 20 přístupových čipů (celkem tedy 40 čidel / 1 jednotku).

Převodník 1-WIRE-GWY-MOD nabízí jednoduché a variabilní řešení pro měření v objektu, technologiích nebo vzdálené měření po sběrnici, včetně jednoduché montáže do rozvaděče. Kompletní správa převodníku je řešená prostřednictvím SW aplikace 1-WIRE-GWY Tool, zahrnující nastavení rychlosti, adresy, adresace čidel na pozice, zobrazení hodnot, upgrade firmware a další nezbytné funkce. Součásti komplexní služby je i SW podpora = připravené knihovní prvky (programy) pro řídicí systémy různých výrobců.


Technické parametry

Typ převodníku 1-WIRE-GWY-MOD
Vstupní signál Typ 1-WIRE (DALLAS)
Protokol 1-WIRE (DALLAS)
Počet snímačů teploty na 1 sběrnici 20
Počet sběrnic (linek) 2
Galvanické oddělení od napájení ano
Identifikace stavu sběrnic (linek) ano - LED



Výstupní signál
Typ RS 485 (TIA / EIA-485-A), RS 232
Protokol MODBUS RTU, slave, podporované funkce 03, 06, 16
Rychlost komunikace pro RS 485 a RS 232 volitelná (kBd) 1200, 1800, 2400, 4800, 7200, 9600,14400, 19200, 28800, 38400, 56000,57600, 76800, 115200, 128000, 230400
Adresa 1 - 247
Počet zařízení na lice RS 485 32
Parita ne, sudá, lichá
Stopbit 1, 2
Galvanické oddělení od napájení ano
Indikace ano, žlutá LED dioda na vrchním panelu zařízení
Elektrická data Napájecí napětí 8 až 27 / DC (tolerance ± 10 %)
Vlastní odběr samostatného zařízení 1,5 W
Indikace ano, zelená LED dioda na vrchním panelu zažízení

Provozní hodnoty
Stupeň krytí IP20 dle ČSN EN 60529, v platném znění
Rozsah provozních teplot 0 až 40 °C
Relativní vlhkost vzduchu max. 80 %
Vnější rozměry (v x š x h) 98 x 17,5 x 56,4 mm

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

Schéma zapojení

Modifikace

Soubory ke stažení

129.02cz.pdf 129.02cz.pdf
