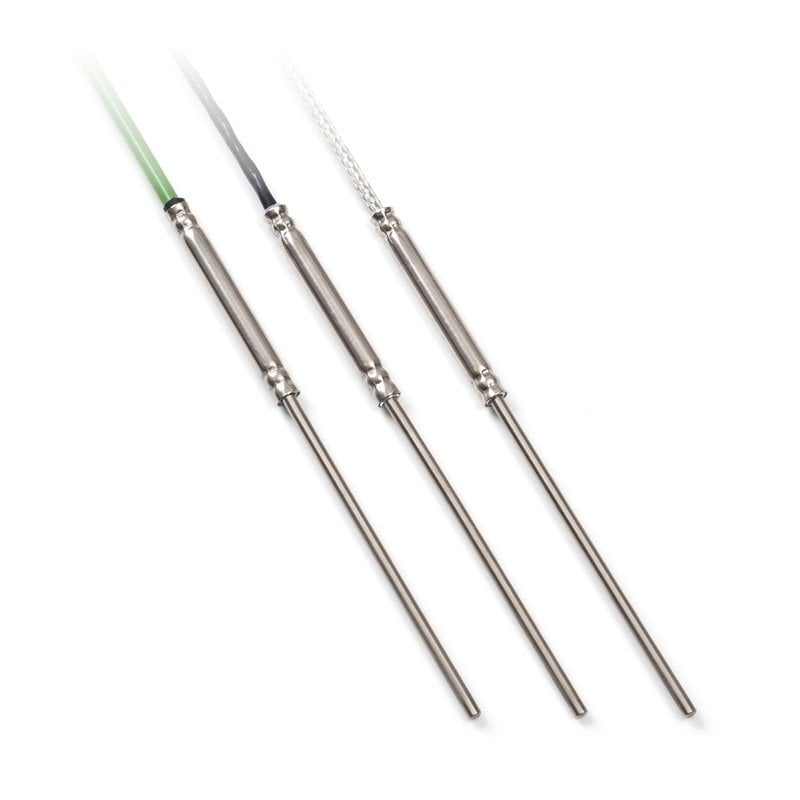

Plášťový termočlánek s připojeným vedením
průměr 3 mm

Plášťový termočlánek s připojeným vedením
průměr 3 mm

Plášťový termočlánek s připojeným vedením
průměr 3 mm
Na dotaz

BBB

--%>

Termočlánkové snímače teploty s připojeným vedením jsou konstruovány pro měření teploty plynných, kapalných, případně pevných látek. Teplotní rozsah měřícího konce snímače je až do 1 100 °C dle typu termočlánku a použité technologii výroby. Termočlánkové snímače teploty je možné použít po všechny řídicí systémy, které jsou kompatibilní s s vybraným typem termočlánku. Termočlánkové snímače teploty vyhovují stupni ochrany až IP 67 podle ČSN EN 60529, v platném znění dle typu termočlánku a použité technologii výroby. Průměr pouzdra 3 mm zajišťuje velmi rychlou odezvu snímače na změny teploty.

Termočlánkové snímače teploty jsou určeny pro provoz v chemicky neagresivním prostředí.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.



Technické parametry

Typ snímačeTC 093.0PTC 093.0T
Typ termočlánku"J" a "K" (jiné na dotaz), jednoduché a dvojité
Stupeň krytíIP 55, 54 a 50 dle ČSN EN 60529, v platném zněníIP 67, 64 a 50 dle ČSN EN 60529, v platném znění
Provedenís plášťovým termočlánkem s měřicím izolovaným bodems nerezovým pouzdrem a vnitřním termočlánkovým vedením
Průměr pláště termočlánku / průměr pouzdra3 mm
Délka měřicí části L
od 20 do 300 mm standardně, jiné dle požadavku
Měřicí rozsah - vztaženo k měřícímu bodutyp "K" do 1 100 °C
typ "J" do 700 °C
jiné dle typu termočlánku
-200 do 600 °C
Třída přesnostistandardní 2 dle ČSN EN 60584, v platném znění a DIN 43 710, dále 1 dle typu termočlánku
Materiály pláště / pouzdraInconel 2.4816 pro TC "K", nerezová ocel DIN 1.4541 pro TC "J"
Tělo snímačeohebné, tvarovatelnépevné, netvarovatelné
Kompenzační vedenísilikon nestíněný 2 x 0,22 mm2 do 200 °C IP 55 / IP 67
PTFE stíněný 2 x 0,22 mm2 do 260 °C (krátkodobě 300 °C) IP 54 / IP 64
sklo + kovový oplet 2 x 0,22 mm 2do 400 nebo 600 °C IP 50
PVC nestíněný 2 x 0,22 mm2 do 105 °C, IP 55 / IP 67
IP hodnota dle ČSN EN 60529, v platném znění

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

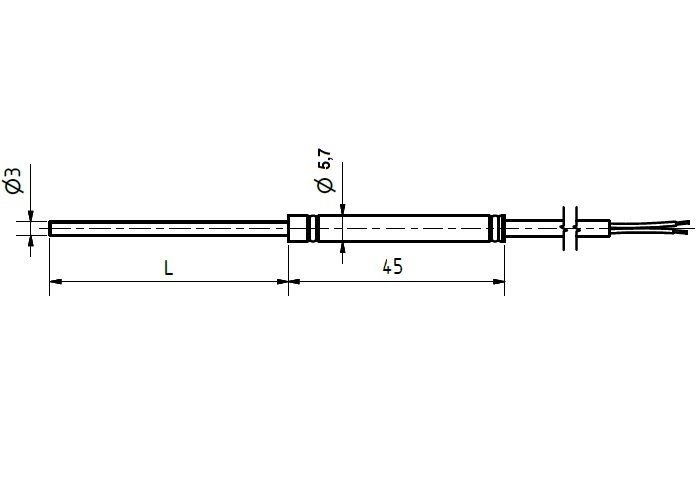

Rozměrový náčrt

Schéma zapojení

Modifikace

  • variabilní provedené stonku - délky L, průměru, materiálu pouzdra

Soubory ke stažení

T02.04cz.pdf T02.04cz.pdf
