Panelmetr AP 11

Panelmetr AP 11

BBB

--%>

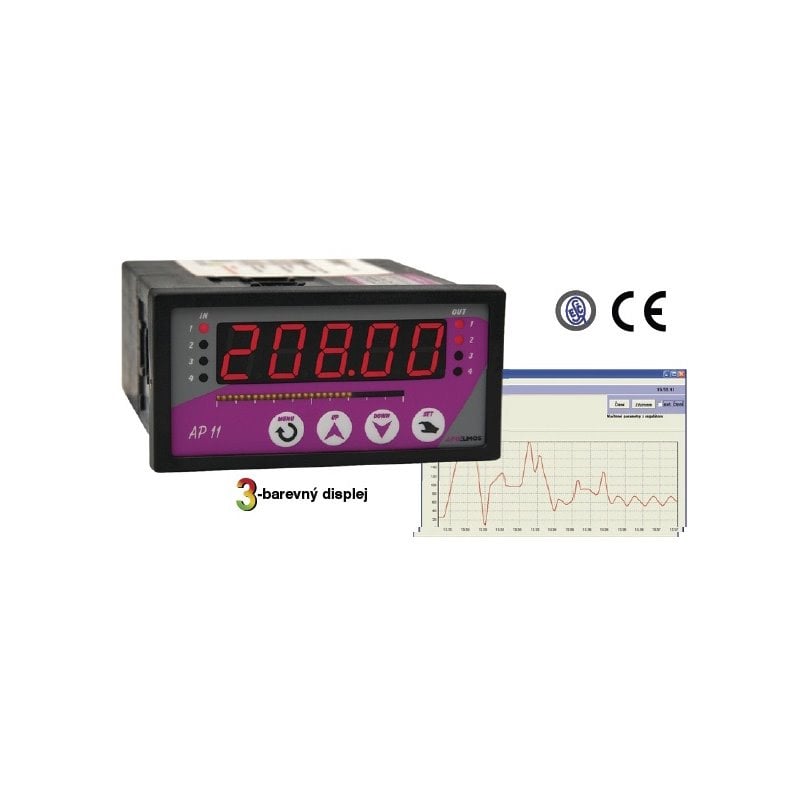

Panelmetr AP 11 je 5 místný programovatelný přístroj pro univerzální použití. Přístroj je řízen digitálním signálovým procesorem s A/D převodníkem. K ovládání přístroje slouží klávesy na čelním panelu nebo obslužný software, pomocí kterého je možno nejen nastavovat veškeré parametry, ale i archivovat naměřené hodnoty. Podmínkou je vybavení přístroje komunikační linkou, varianty komunikačních linek jsou v objednacím kódu. Obslužný software je součástí standardní dodávky přístroje. Panelmetr je vybaven tříbarevným diplejem který umožnuje rychlou kontrolu mezí v kterých se pohybuje naměřená hodnota.

Vizuálně zajímavým prvkem je pomocný horizontální barograf. Nabídka vstupních signálů obsahuje odporové snímače teploty (Pt100, Pt1000, Ni1000/6180ppm, Ni1000/5000ppm), termočlánky (J, K, E, T, R, S, B) a unifikované výstupy ze snímačů technologických procesů (4-20 mA, 0-20 mA, 0-10 V). Je možno objednat i provedení s univerzálním vstupem s galvanickým oddělením. V tomto případě se potřebný typ vstupního signálu jednoduše nakonfiguruje z klávesnice až při montáži do technologie. Výhody této varianty jsou vyšší přesnost, galvanické oddělení vstupního signálu a v neposlední řadě univerzálnost použití a tím i minimalizace počtu náhradních kusů pro zajištění nepřetržitého provozu. Přístroj AP11 se vyrábí i v provedení s více vstupy, a to konkrétně v následujících variantách: 2x Pt100; 2x proudový signál 0(4)-20 mA, 1x proudový signál 0(4)-20 mA + 1x napěťový signál 0-10 V; 4x proudový signál 0(4)-20 mA; 4x napěťový signál; 2x proudový signál 0(4)-20 mA + 2x napěťový signál 0-10 V. V panelmetru je zabudován napájecí zdroj se zatížitelností 100 mA, kterým je možno napájet proudové smyčky pasivních snímačů.


Technické parametry

Vstupní signál
Provedení Vstupní signál Rozsah měření Přesnost měření
(% z rozsahu)
Norma Kód
Odporový Pt 100 -100 °C až 800 °C ± 0,25% IEC 751 21
PT 1000 -100 °C až 600 °C ± 0,25% IEC 751 23
Ni 1000/6180 -50 C až 200 °C ± 0,25% DIN 43760 24
Ni 1000/5000 -50 °C až 200 °C ± 0,25% DIN 43760 25
odporový vysílač ± 0,25% 26


Napájení
Napájecí napětí 80 - 253 VAC, 50 Hz
18 - 36 VDC / 18 - 36 VAC, 50 Hz
Příkon max. 12 VA


Zobrazení
Displej -999 ~ 0 ~ 9999
Výška znaků 14 mm
Desetinná tečka
programově nastavitelná
Bargraf 30 LED
Rozlišení dle polohy desetinné tečky


Výstupy
Kontaktní 2 x relé (přepínací kontakt 250 VAC, 2 A)
nebo 4 x relé (přepínací kontakt 250 VAC, 2 A)
Analogový 13,5 bit D/A převodník bez galvanického oddělení nebo s galavanickým oddělením
proudový 0(4) - 20 mA, zatěžovací odpor max. 400 Ω
napěťový 0 - 10 V, zatěžovací odpor min. 10 kΩ


Mechanické vlastnosti
Provedení panelový přístroj
Rozměry 96 x 48 x 119 (mm)
Otvor do panelu 90,5 x 43,5 (otvory v rozích ø 3 mm mají rozteč 89,5 x 42,5 mm)
Klávesnice 4 klávesy, foliové
Hmotnost 400 g


Komunikace
RS485 s galvanickým odělením nebo bez galvanického oddělení, obousměrná komunikace
RS232 bez galvanického oddělení


Provozní podmínky
Pracovní teplota 0 °C - 60 °C
Teplotní koeficient 25 ppm/°C
Doba ustálení do 5 min po zapnutí
Krytí IP 54 (čelní panel)
IP 20 (svorkovnice)
Kalibrace při 25°C a 40 % r.v.
Záloha dat elektricky (EEPROM)
Pomocný vstup beznapěťový kontakt - zámek klávesnice

Připojení

Konektorová svorkovnice
Max. průřez vodiče 2,5 mm2 pro napájení
1 mm2 pro vstupy
Bezpečnostní třída I


Elektromagnetická kompatibilita ČSN EN 61326
Seismická odolnost ČSN IEC 980: 1993, čl. 6
Elektrická bezpečnost ČSN EN 61010-1: 2003

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

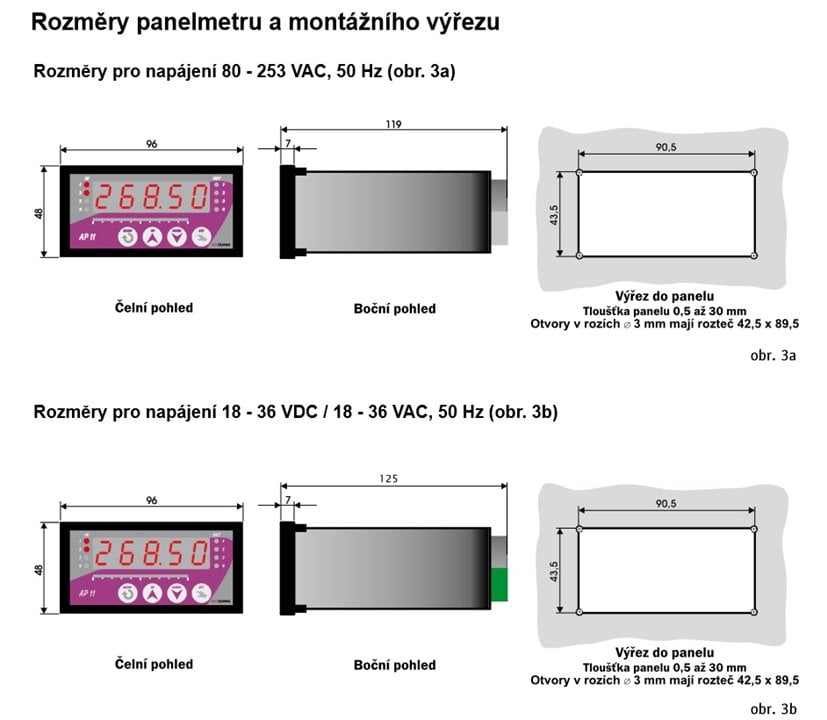

Rozměrový náčrt

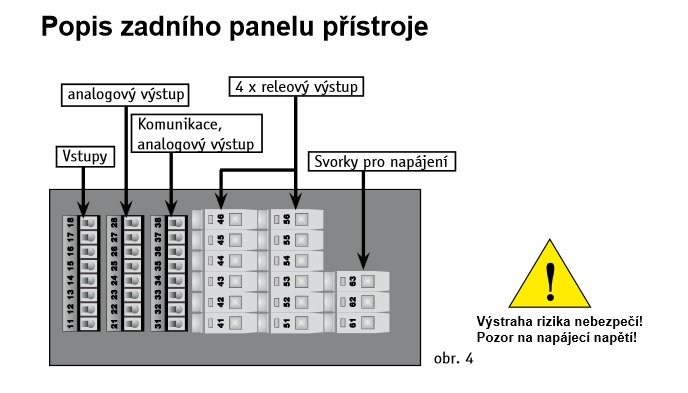

Schéma zapojení

Modifikace

Soubory ke stažení

207.02cz.pdf 207.02cz.pdf
