Panelmetr AP 01
Panelmetr AP 01
*
*

Panelmetr AP 01

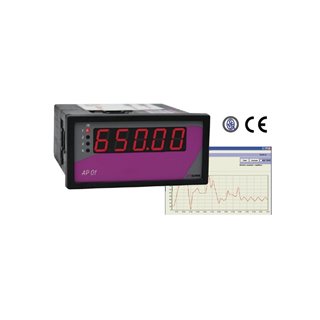

Panelmetr AP 01 je pětisegmentový zobrazovač s velmi výrazným displejem, umožňující zobrazení velkého množství vstupních signálů. Je určen k zobrazení signálu z odporových teploměrů, termočlánků, nebo jiných procesních signálů. Lze jej osadit komunikační linkou pro další elektronické zpracování naměřené veličiny. Typ vstupního signálu a komunikační linky se volí dle objednacího kódu v katalogovém listě. Řízení přístroje obstarává signálový procesor s A/D převodníkem.


Technické parametry

Vstupní signál
Provedení Vstupní signál Rozsah měření Přesnost měření
(% z rozsahu)
Norma Kód
Odporový Pt 100 -100 °C až 800 °C ± 0,25% IEC 751 01
Pt 1000 -100 °C až 600 °C ± 0,25% IEC 751 02
Ni 1000/6180 -50 °C až 200 °C ± 0,25% DIN 43760 03
Ni 1000/5000 -50 °C až 200 °C ± 0,25% DIN 43760 04
Odporový vysílač do 105 Ω ± 0,25% 15


Napájení
Napájecí napětí 80 - 253 VAC, 50 Hz
18 - 36 VDC / 18 - 36 VAC, 50 Hz
Příkon max. 12 VA


Zobrazení
Displej -999 ~ 0 ~ 9999
Výška znaků 14 mm
Rozlišení dle polohy desetinné tečky


Mechanické vlastnosti
Provedení panelový přístroj
Rozměry 96 x 48 x 119 (mm)
Otvor do panelu 90,5 x 43,5 (otvory v rozích ø 3 mm mají rozteč 89,5 x 42,5 mm)
Hmotnost 400 g


Komunikace
RS485 s galvanickým odělením nebo bez galvanického oddělení, obousměrná komunikace
RS232 bez galvanického oddělení


Provozní podmínky
Pracovní teplota 0 - 60 °C
Teplotní koeficient 25 ppm/°C
Doba ustálení do 5 min po zapnutí
Krytí IP 54 (čelní panel)
IP 20 (svorkovnice)
Kalibrace při 25°C a 40 % r.v.
Záloha dat elektricky (EEPROM)


Připojení

Konektorová svorkovnice
Max. průřez vodiče 2,5 mm2 pro napájení
1 mm2 pro vstupy
Bezpečnostní třída I


Elektromagnetická kompatibilita ČSN EN 61326
Seismická odolnost ČSN IEC 980: 1993, čl. 6
Elektrická bezpečnost ČSN EN 61010-1: 2003

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

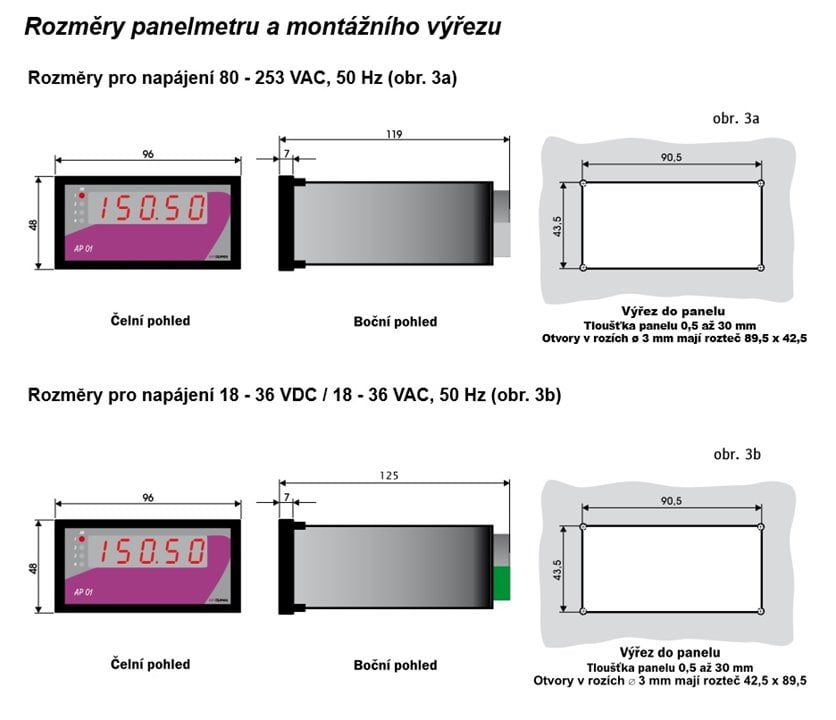

Rozměrový náčrt

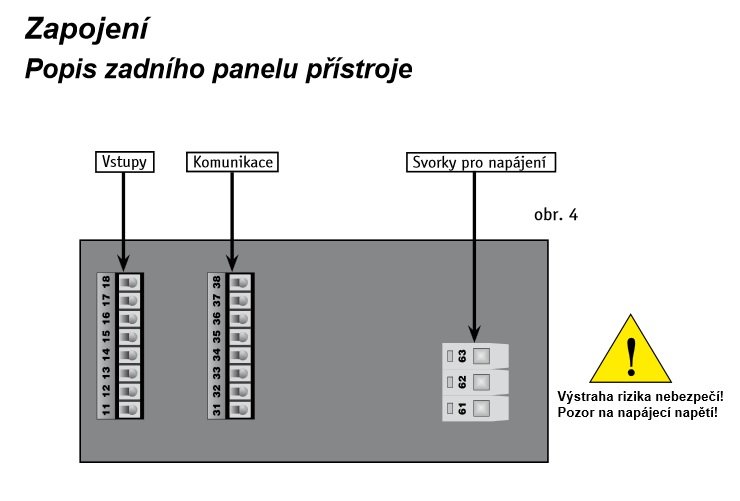

Schéma zapojení

Modifikace

Soubory ke stažení

CZ:Katalogový list-Panelmetr AP 01 CZ:Katalogový list-Panelmetr AP 01
