Optické snímače teploty OTG3 0E, OTR 148Z 1E, OTR 141R 1E

Nacházíte se:

Na dotaz

BBB

--%>

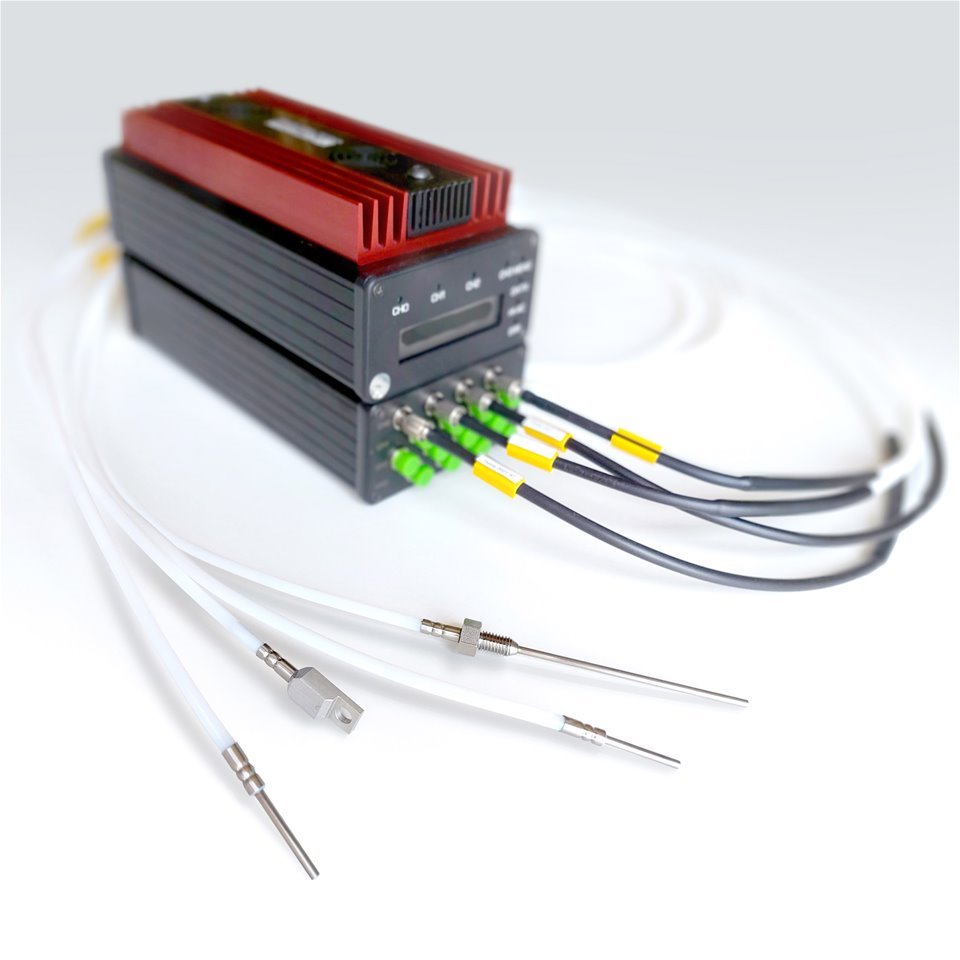

Bodové senzory teploty založené na FBG (Fiber Bragg Grating) strukturách. Jsou konstruovány pro měření teploty plynných, kapalných i pevných látek. Max. teplotní rozsah je -50 až 200 °C. Tyto zcela dielektrické senzory jsou určeny pro specializovaná měření v silně elektromagneticky zarušených prostředích.

APLIKACE

Pokročilé průmyslové aplikace.
Energetika (Měření teploty vinutí transformátorů, elektromotorů apod.).
Automotive (měření teploty dobíjecích stanic, baterií).
Avionika, aerospace.

KLÍČOVÉ VLASTNOSTI

Dlouhodobá stabilita, přesnost a opakovatelnost měření.
Přesnost měření lineární v celém rozsahu měřených teplot.
Velký dynamický rozsah, senzory mohou být umístěny až několik kilometrů od vyhodnocovací jednotky.
Zcela dielektrický senzor – galvanické oddělení měřeného bodu s vyhodnocovací elektronikou.
Imunní vůči elektromagnetickému záření.

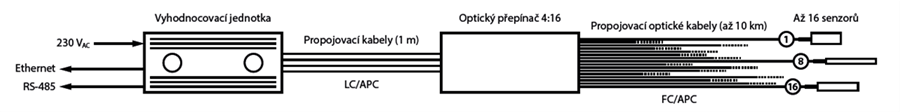

PŘÍSLUŠENSTVÍ

Propojovací optický kabel mezi vyhodnocovací elektronikou a senzory.
Optický přepínač.
Převodník na RS485.

Technické parametry

TECHNICKÉ PARAMETRY SYSTÉMU
Měřící rozsah	-50 °C až 200 °C
Typ senzoru	FBG (Fiber Bragg Grating)
Počet měřících kanálů*	4, 7, 10, 13, 16
Měřící perioda*	3,5 s
Třída přesnosti	A
Rozlišení měření	0,1 °C
Absolutní přesnost v celém rozsahu	± 0,5 °C
Optické rozhraní	LC/APC
Napájení	230 VAC / 50 Hz
Příkon	Max. 10 W
Komunikační rozhraní**	Ethernet (RJ-45), RS-485 (Modbus)
Provozní teplota vyhodnocovací jednotky	0 °C – 40 °C
Hmotnost vyhodnocovací jednotky	1,5 kg
Rozměry	230 × 115 × 80 mm
Záruka	1 rok

* V závislosti na použitým optickém přepínači a počtu měřících kanálů.
** Dle konkrétní konfigurace.

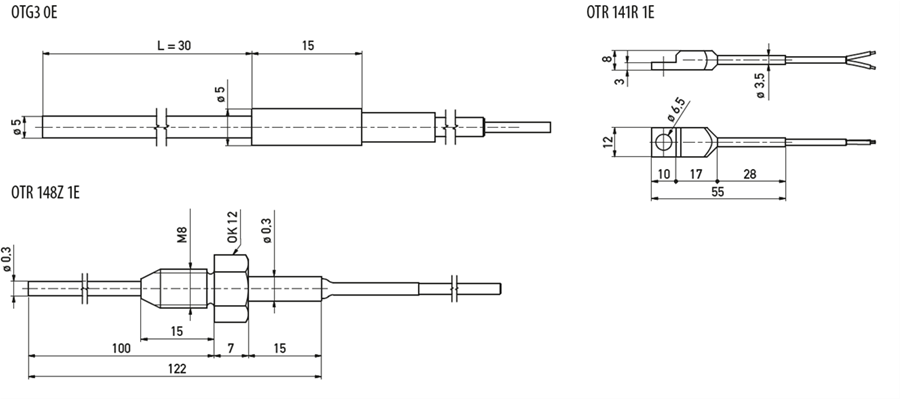

OTG3 0E
Stupeň krytí	IP 67 dle ČSN EN 60529, v platném znění
Materiál pouzdra	Nerezová ocel DIN 1.4571, DIN 1.4301
Provedení snímače	Hladký stonek
Průměr	3 mm
Délka	od 30 mm
Délka přívodního kabelu	3 m
Optické konektory	FC/APC

OTR 148Z 1E
Stupeň krytí	IP 67 dle ČSN EN 60529, v platném znění
Materiál pouzdra	Nerezová ocel DIN 1.4571, DIN 1.4301
Provedení snímače	Se závitem
Průměr	3 mm
Délka	od 40 mm
Typ závitu	M8
Délka přívodního kabelu	3 m
Optické konektory	FC/APC

OTR 141R 1E
Stupeň krytí	IP 67 dle ČSN EN 60529, v platném znění
Materiál pouzdra	Nerezová ocel DIN 1.4571, DIN 1.4301
Provedení snímače	Příložný snímač
Délka	55 mm
Délka přívodního kabelu	3 m
Optické konektory	FC/APC

Výrobce vydává EU Prohlášení o shodě.
Kalibrace je prováděna v kalibrační laboratoři společnosti SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění). Provádí se porovnáváním s kalibračními etalony. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii.
