Technické parametry
Senzor | S kabelem | S konektorem |
Nominální napětí Un
| 24 VDC |
Napájecí napětí Uc | 12 - 30 VDC |
Napájecí proud Ic | < 25 mA |
Výstupní proud Iz | ≤ 200 mA |
Indikace sepnutí | LED |
Odolnost proti přepólování | ANO |
Spínací dosah (% ponoření hrotu) | < cca 50 % |
Spínací frekvence | 35 Hz |
Rozsah pracovních teplot T | -25 až 140 °C - proces
-25 až 80 °C - okolí |

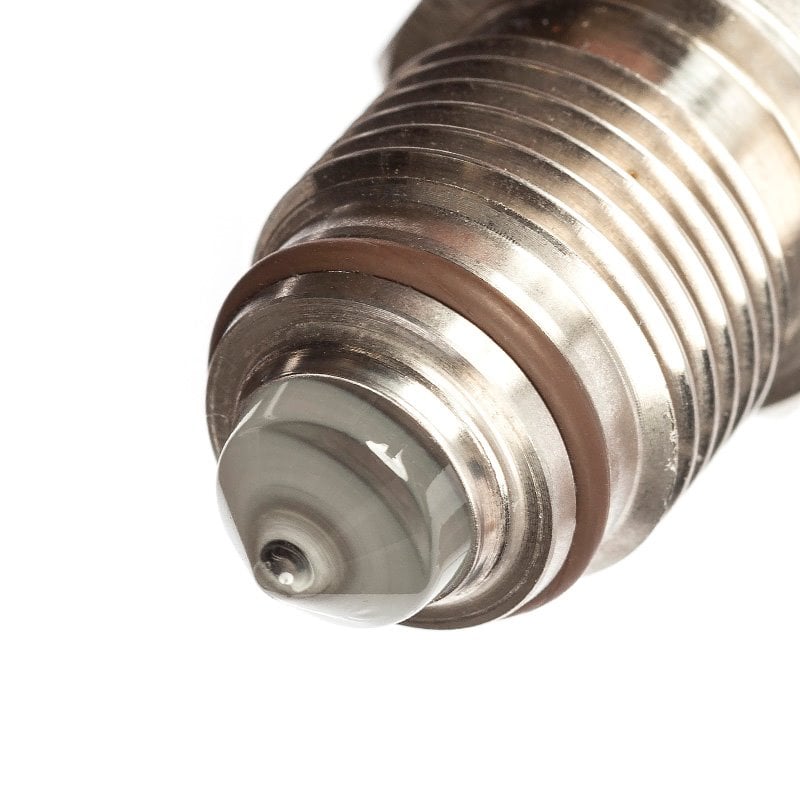

Pouzdro / optika | nerezová ocel / křišťálové sklo |
Maximální pracovní tlak | 2 MPa |
Stupeň krytí | IP 68 | IP 67 |

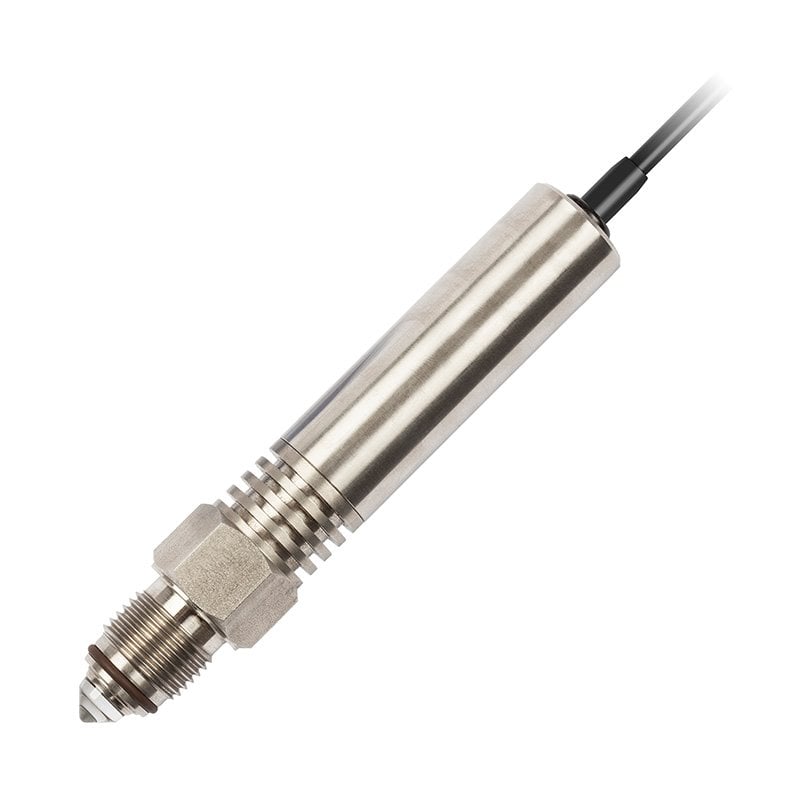

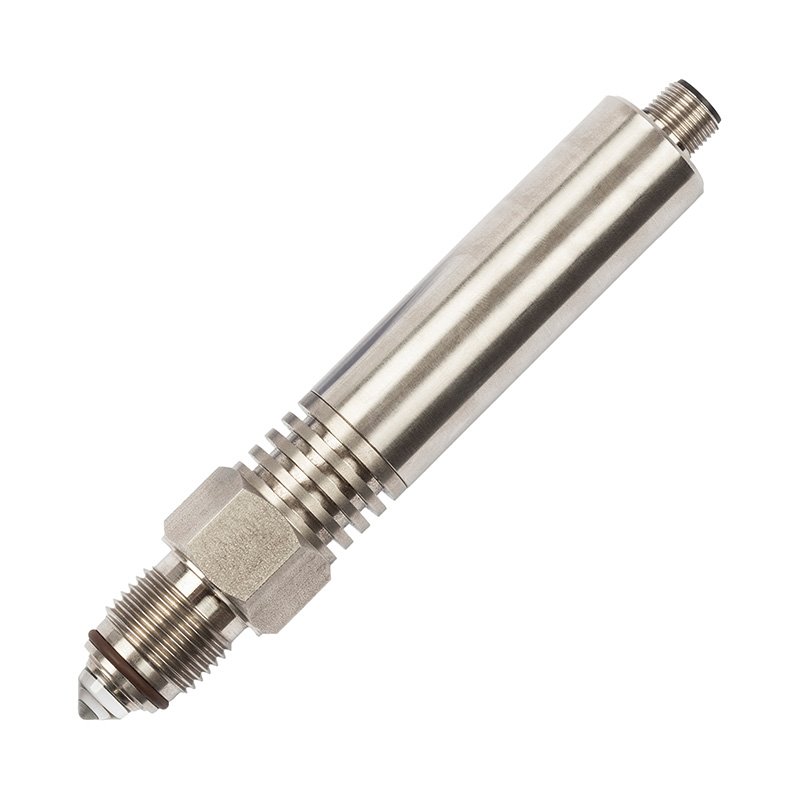

Typ připojení | Kabel PUR 3 x 0,25 mm2; 2 m | konektor M12 |
Provedení ve třech typech:
TYP "A" - Vhodný pro emulze (například chladící emulze, mléko ...)
TYP "B" - Vhodný pro tekutiny s pěnou (například: pivo, nealkoholické nápoje typu Kofola a ostatní tekutiny) a pro neutrální kapaliny (např. voda, nafta, čistý olej)
TYP "-" (bez písmena) -Vhodný pro neutrální kapaliny (např. voda, nafta, čistý olej)
Objednací číslo |
Výstup | Provedení s kabelem | Provedení s konektorem |
TYP "A" | TYP "B" | TYP "A" | TYP "B" |
NPN | Spínací
| POS 187 3/6 311 A | POS 187 3/6 311 B | POS 187 3/6 411 A | POS 187 3/6 411 B |
Rozpínací | POS 187 3/6 312 A | POS 187 3/6 312 B | POS 187 3/6 412 A | POS 187 3/6 412 B |
PNP | Spínací | POS 187 3/6 313 A | POS 187 3/6 313 B | POS 187 3/6 413 A | POS 187 3/6 413 B |
Rozpínací | POS 187 3/6 314 A | POS 187 3/6 314 B | POS 187 3/6 414 A | POS 187 3/6 414 B |
Pozn.: Materiál pouzdra je v názvu označen písmenem 3 (provedení z ocele SS303) nebo 6 (provedení pouzdra z ocele SS316L).
Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

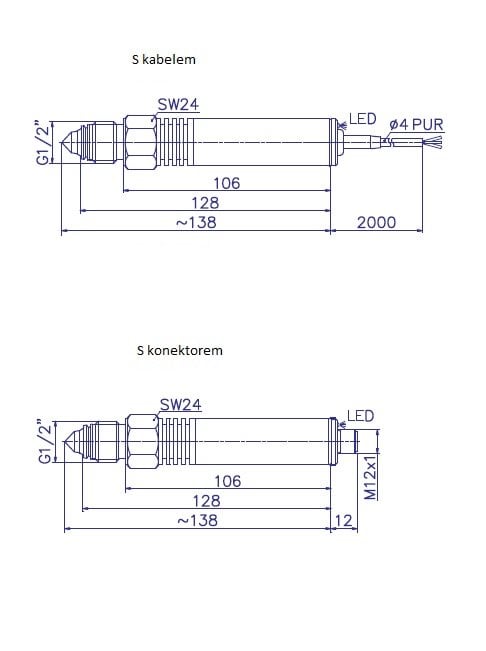

Rozměrový náčrt
Schéma zapojení
