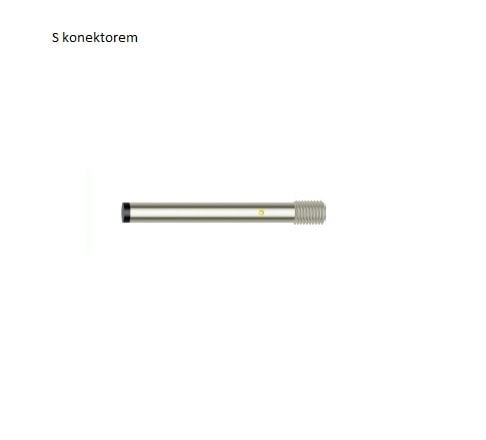

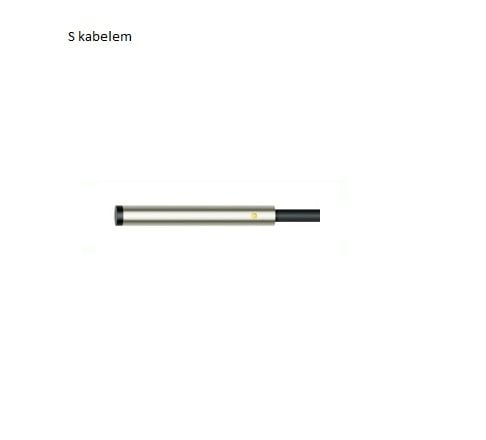

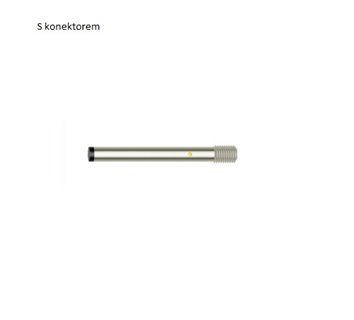

Nezabudovatelný indukční snímač PSI
průměr 6,5 mm 3vodičový

Nezabudovatelný indukční snímač PSI
průměr 6,5 mm 3vodičový

Nezabudovatelný indukční snímač PSI
průměr 6,5 mm 3vodičový
Na dotaz

BBB

--%>

Indukční snímače se používají na sledování přítomnosti kovových předmětů. Slouží jako bezdotyková náhrada mechanických koncových snímačů. Podle toho, o jaký typ spínače jde, se při přiblížení vodivého předmětu do aktivní spínací zóny výstup spojí, a nebo rozpojí.

Údržba - indukční snímače jsou bezúdržbové. Pro bezchybné fungování je třeba dodržovat následující: aktivní volné plochy je třeba udržovat čisté a zamezit jejich styku s usazeninami a cizími částicemi. Přístroje s vysokou intenzitou elektromagnetického pole se nesmí používat v bezprostřední blízkosti indukčních snímačů.

Připojení indukčních snímačů - indukční snímače jsou standardně dodávány s kabelem PVC 2 x 0,25 mm2, 3 x 0,25 mm2 nebo 4 x 0,25 mm2, v délce kabelu 2 m. Toto provedení vyhovuje krytí IP 68. Varianty indukčních snímačů s konektorem vyhovují krytí IP 67.


Technické parametry

Technické parametry
Provedení
S kabelem S konektorem
Nominální spínací dosah Sn 1,5 mm
Reálný spínací dosah Sr 1,2 - 1,8 mm
Pouzdro průměr 6,5 mm
Materiál pouzdra Poniklovaná mosaz
Zabudovatelnost nezabudovatelný
Hystereze Sa (0,01 - 0,15) x Sn
Nominální napětí Un 24 V DC
Napájecí napětí Uc 10 - 30 V DC
Napájecí proud Ic < 10 mA
Výstupní proud Iz < 200 mA
Rozsah pracovních teplot T -25 °C až 70 °C
Stupeň krytí IP 68 IP 67
Typ připojení Kabel PVC 3 x 0,25 mm2 konektor M8


Spínací frekvence
Provedení S kabelem S konektorem
Normální 200 Hz
Zpomalená 50 Hz
zrychlená 1 kHz


Objednací číslo
VýstupSpínací frekvenceProvedení s kabelemProvedení s konektorem
NPN spínacínormálníPSI 063 311PSI 063 411
zpomalenáPSI 063 311 SPSI 063 411 S
zrychlenáPSI 063 311 FPSI 063 411 F
NPN rozpínacínormální PSI 063 312PSI 063 412
zpomalenáPSI 063 312 SPSI 063 412 S
zrychlenáPSI 063 312 FPSI 063 412 F
PNP spínacínormálníPSI 063 313PSI 063 413
zpomalenáPSI 063 313 SPSI 063 413 S
zrychlenáPSI 063 313 FPSI 063 413 F
PNP rozpínacínormálníPSI 063 314PSI 063 414
zpomalenáPSI 063 314 SPSI 063 414 S
zrychlenáPSI 063 314 FPSI 063 414 F

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

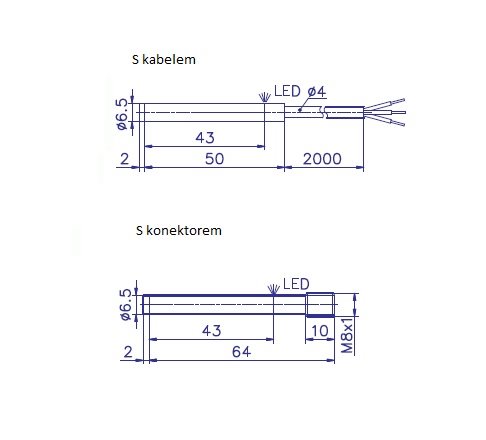

Rozměrový náčrt

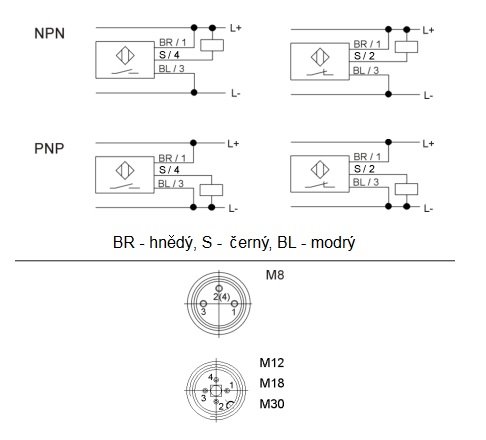

Schéma zapojení

Modifikace

Soubory ke stažení

CZ:Katalogový list - indukční snímač 6 CZ:Katalogový list - indukční snímač 6
