LPM 307i - Precizní inteligentní nerezová ponorná sonda s digitálním výstupem RS 485

LPM 307i - Precizní inteligentní nerezová ponorná sonda s digitálním výstupem RS 485

LPM 307i - Precizní inteligentní nerezová ponorná sonda s digitálním výstupem RS 485
Na dotaz

BBB

--%>

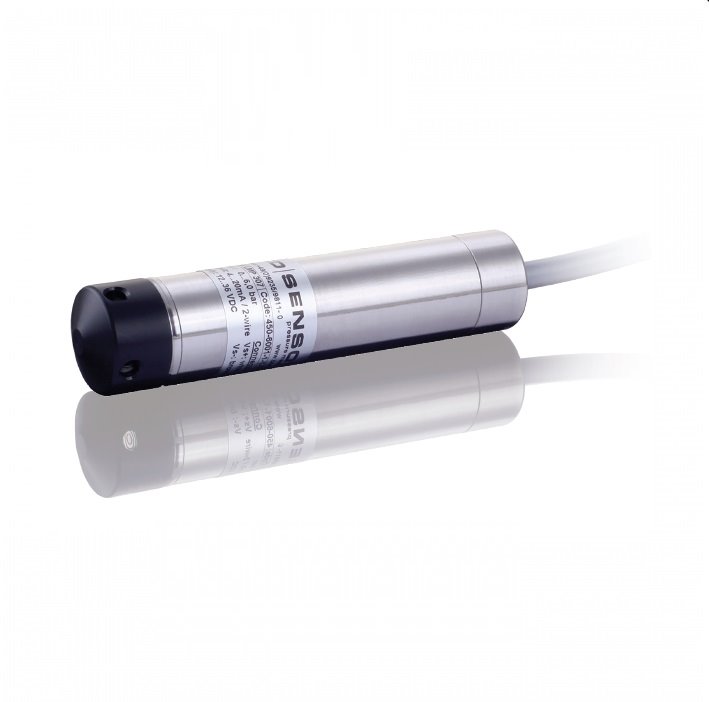

Precizní nerezová ponorná sonda LMP 307i RS 485 je určena pro kontinuální měření výšky hladiny vody a čistých nebo lehce znečištěných kapalin. Pouzdro sondy je vyrobeno z nerezové oceli 1.4044; membrána senzoru z 1.4435. Standardní těsnicí materiál je FKM; na přání zákazníka jsou možné i jiné materiály.

Sonda LMP 307i RS 485 se vyznačuje vysokou přesností 0,1 % FSO a nízkou chybou vlivem teploty. Základem přístroje je vysoce kvalitní nerezový senzor osazený mikroprocesorovou jednotkou elektroniky s 16bitovým analogově digitálním převodníkem. Tato jednotka aktivně kompenzuje teplotní závislost senzoru a zároveň zajišťuje jeho linearizaci. Tím je dosaženo vynikajících parametrů při velmi příznivé ceně.

HLAVNÍ OBLASTI POUŽITÍ

  • Voda / Filtrovaná odpadní voda, technika životního prostředí (vodní zdroje, recyklace odpadních vod), měření výšky hladiny ve studnách, monitorování úrovně spodní vody, měření hladiny v otevřených nádržích


Technické parametry

HLAVNÍ VLASTNOSTI
Rozsahyod 0–0,4 mH2O do 0–250 mH2O
Výstupní signál
digitální výstup RS 485
digitální výstup UART/5V
Komunikační protokol
HART®
ModbusRTu
Přednosti- nerezový senzor
- přesnost: 0,1%
- průměr 27 mm
- nízká chyba vlivem teploty
- vynikající přesnost
- vynikající dlouhodobá stabilita
Variantní provedení
- ochrana kabelu pomocí pružné ochranné trubky
- příslušenství jako montážní příruba s kabelovou průchodkou
nebo nerezová svorka pro zavěšení sondy
- různé druhy kabelů
- různé druhy těsnění


HLAVNÍ VLASTNOSTI
Jmenovitý tlak rel. [bar] 0,040,060,10,160,250,40,611,62,546101625
Výška hladiny [mH2O] 0,40,611,62,5461016254060100160250
Přetížení [bar] 0,20,20,50,51133662020206060


Výstupní signál
Výstupní signál RS 485  HART® / Modbus RTU


Napájení
Standard  UB = 10–36 VDC
Varianty
UB = 3,3–5 VDC (stabilizované napětí) / UB = 8–15 VDC


Parametry výstupního signálu
Přesnost  IEC 60770 (odchylka charakteristiky dle IEC 60770 [nelinearita,
hystereze, opakovatelnost, pro rozsah teplot -10–50 °C
včetně chyby vlivem teploty]) : ≤± 0,1 % FSO
Vnější vlivy
napájení: 0,05 % FSO / 10 V
zátěž: 0,05 % FSO / kΩ
Dlouhodobá stabilita
≤ 0,1 % FSO / rok
Časová odezva
200 ms
Nastavitelnost
následující parametry lze nastavit (pomocí rozhraní / softwaru (software,
rozhraní a kabel je nutné objednat, není součástí dodávky [software je kompatibilní
s Windows® 95, 98, 2000, NT od verze 4.0 nebo vyšší a XP])
elektronické tlumení: 0–100 s jednotka tlaku a teploty


Chyba vlivem teploty (offset a rozpětí)
Toleranční pásmo [% FSO]
≤ ± 0,2 v nekompenzovaném pásmu -20–80 °C
TK [% FSO / 10 K]
± 0,02 v kompenzovaném pásmu -20–80 °C
Povolené teploty  médium: -10–70 °C, elektronika/okolí: -25–65 °C, sklad: -25–70 °C


Elektrická odolnost
Izolační odpor  > 100 MΩ
Odolnost proti zkratu
trvalá
Odolnost proti přepólování
Při přepólování bez poškození, ale také bez funkce
Elektromagnetická slučitelnost
vyzařování a odolnost proti rušení podle EN 61326


Elektrické připojení
Materiál pláště kabelu
Kabel s dutou žilou pro kompenzaci
vlivu atmosférického tlaku
PVC (-5–70 °C) šedá
PUR (-10–70 °C) černá
FEP5 (-10–70 °C) černá (volně visící ponorné sondy s FEP kabelem se nesmí použít v případech,
kde dochází k elektrostatickému nabití materiálu a tento nabitý materiál by se mohl dostat do kontaktu s kabelem)
jiné po dohodě


Materiály (ve styku s médiem)
Pouzdro  nerezová ocel 1.4404 (316L)
Membrána
nerezová ocel 1.4435 (316L)
Těsnění
FKM, jiné po dohodě
Ochranná krytka
POM
Připojovací kabely
(kabel dodaný výrobcem snímače)
kapacita kabelu: vodič/stínění a vodič/vodič: 160 pF/m
indukčnost kabelu: vodič/stínění a vodič/vodič: 1 μH/m


Další parametry
Spotřeba1,8 mA
Hmotnostcca 200 g (bez kabelu)
Stupeň krytí
IP 68
Shoda CE
EMV - směrnice: 2014/30/EU
Mód měření (pouze HART®)spojitý / jiné po dohodě
Přenosová rychlost HART®1200 Bd
1200 Bd


ModbusRTU4800 Bd
19200 Bd
9600 Bd
38400 Bd

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

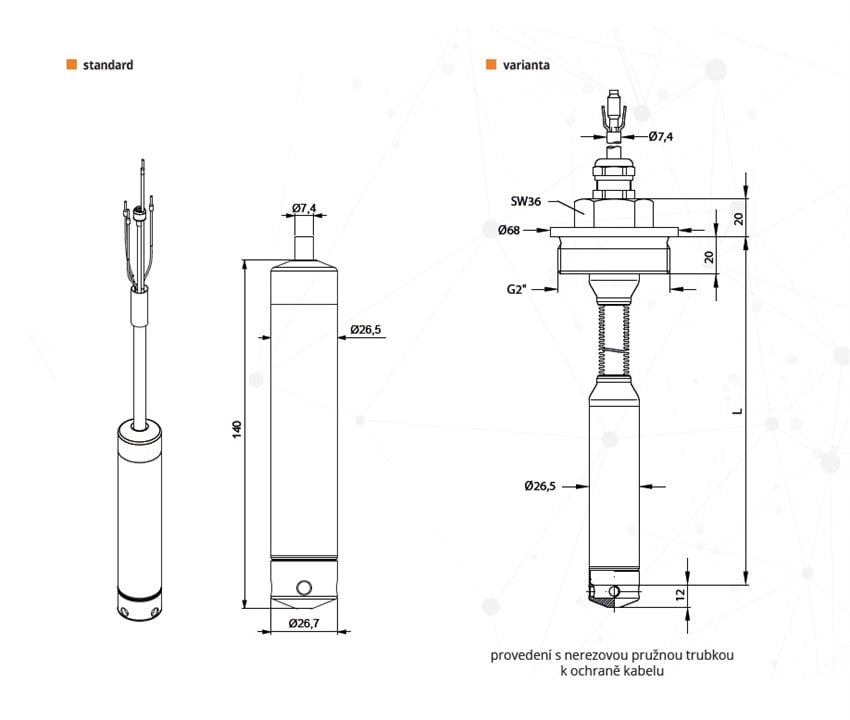

Rozměrový náčrt

Schéma zapojení

Modifikace

Soubory ke stažení

DataFly-katalogovy_list_BD-SENSORS_LPM 307i_NAVRH_2.pdf DataFly-katalogovy_list_BD-SENSORS_LPM 307i_NAVRH_2.pdf
