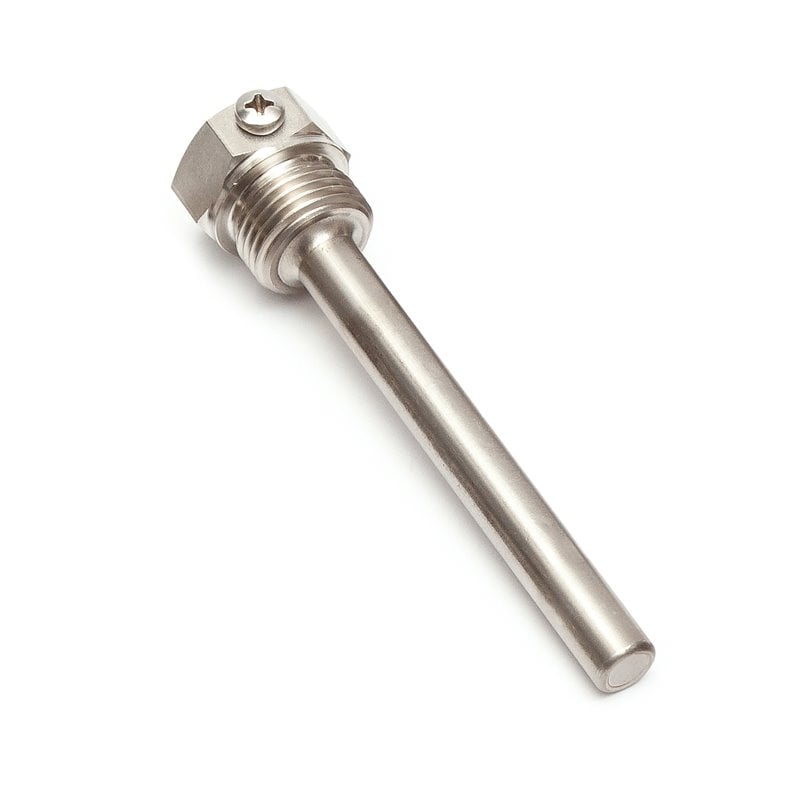

Jímka JPTS 41
vnitřní průměr 6,3 mm
pro snímače do 400 °C

Jímka JPTS 41
vnitřní průměr 6,3 mm
pro snímače do 400 °C

Jímka JPTS 41
vnitřní průměr 6,3 mm
pro snímače do 400 °C

KONFIGURÁTOR

NAKONFIGURUJ A POPTEJ

21623
__KOUPIT__
__NABIDKA__
__JINY DOTAZ__

BBB

--%>

Teplotní jímky JPTS 41 jsou součásti, které jsou obvykle zašroubovány nebo zavařeny do potrubí. Jsou určeny k ochraně měřicí části snímačů proti vlivům měřeného prostředí. Umožňují výměnu snímačů za provozu technologického zařízení. Všechny typy jímek vyráběné ve společnosti SENSIT s.r.o. jsou z kvalitní nerez oceli DIN 1.4301, DIN 1.4571 a DIN 1.4404. Standardně jsou opatřeny závitem G 1/2", ale je možné je dodat se závitem M 20 x 1,5, M 27 x 2, G 3/8", případně i jinými dle požadavku.

Jímky JPTS 41 jsou určeny především pro platinové snímače teploty do 400 °C, PTS 41, PTS 43, PTS 45, PTS 51, PTS 81.

Kromě standardních délek uvedených v katalogových listech a v tabulce technických parametrů níže se jímky vyrábějí i v délkách nestandardních.

Snímače teploty jsou aretovány v jímce šroubem M4 x 10.

Jímky jsou vyráběny na jmenovitý tlak PN63.


Technické parametry


MAXIMÁLNÍ RYCHLOST PROUDĚNÍ MĚŘENÉHO MÉDIA - VZDUCH A VODNÍ PÁRA / VODA [m.s-1]

Průměr jímky (mm) / délka jímky (mm) do 60 > 60 až 100 > 100 až 160 > 160 až 220 > 220 až 400
∅6 a ∅ 8 20 / 2,0 15 / 1,5 8,0 / 1,0 2,5 / 0,6 0,6 / 0,3
∅ 10 a ∅ 12 35 / 3,5 30 / 3,0 15 / 2,0 5,0 / 1,2 1,6 / 0,8

Typ jímkyJPTS 41
Teplotní rozsah-100 až 450 °C
Materiál jímkynerezová ocel DIN 1.4301
Maximální průměr stonku snímače6,2 mm
Vnější průměr jímky10 mm
Standardní délky L2
50, 100, 160, 220, 280 a 400 mm
Standardní závityG 1/2"/OK24; M 20 x 1,5/OK24; M 27 x 2/OK30; G 3/8"
Určeno pro snímačeplatinové snímače teploty do 400 °C, PTS 41, PTS 43, PTS 45, PTS 51, PTS 81

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

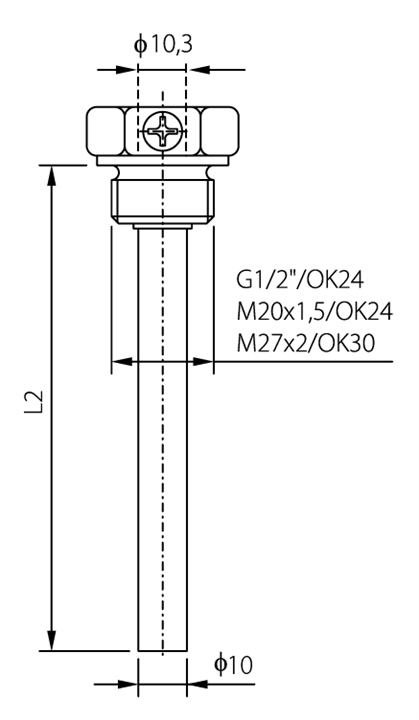

Rozměrový náčrt

Schéma zapojení

Modifikace

Soubory ke stažení

040.12cz.pdf 040.12cz.pdf
