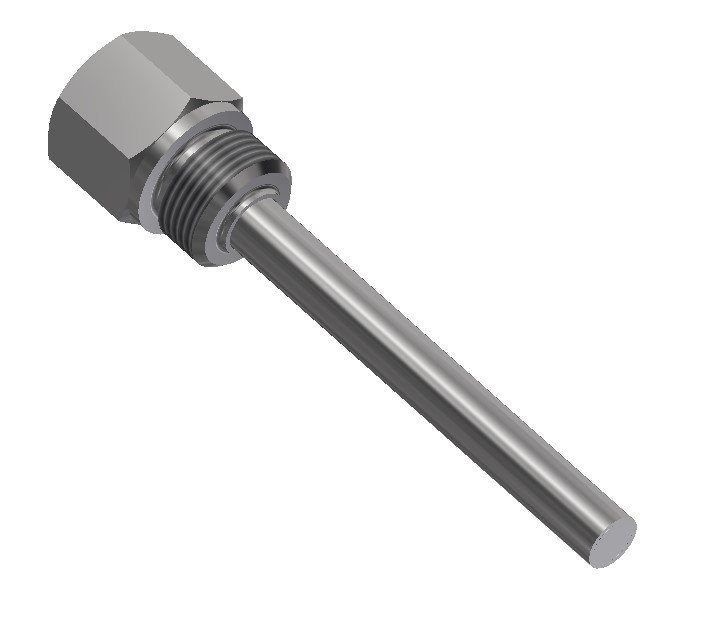

Jímka J014
vnitřní průměr 6,2 mm

Jímka J014
vnitřní průměr 6,2 mm

Jímka J014
vnitřní průměr 6,2 mm

BBB

--%>

Teplotní jímky J 014 jsou součásti, které jsou obvykle zašroubovány nebo zavařeny do potrubí. Jsou určeny k ochraně měřící části snímačů proti vlivům měřeného prostředí. Umožňují výměnu snímačů za provozu technologického zařízení.

Standardně jsou opatřeny vnějším závitem G ½“ a vnitřním závitem G ½“, ale je možné je dodat se závitem M 20x1,5, M 27x2 a jinými, dle požadavku zákazníka.

Jímky J 014 jsou určeny pro kabelové nebo hlavicové snímače opatřené závitem, kdy vnitřní závit slouží k pohodlnému spojení snímače s jímkou a vnější závit slouží pro procesní spojení s potrubím.

Kromě standartních délek uvedených v tabulce technických parametrů níže, se jímky vyrábějí i v délkách nestandartních.

Jímky jsou vyráběny na jmenovitý tlak PN63.

Pozn: Jímka J 014 má délku včetně závitu vždy o 20 mm kratší než je délka snímače. Snímač se šroubuje do závitu v OK.

Technické parametry


MAXIMÁLNÍ RYCHLOST PROUDĚNÍ MĚŘENÉHO MÉDIA - VZDUCH A VODNÍ PÁRA / VODA [m.s-1]

Průměr jímky (mm) / délka jímky (mm)do 60> 60 až 100> 100 až 160> 160 až 220> 220 až 400
∅6 a ∅ 820 / 2,015 / 1,58,0 / 1,02,5 / 0,60,6 / 0,3
∅ 10 a ∅ 1235 / 3,530 / 3,015 / 2,05,0 / 1,21,6 / 0,8

Typ jímkyJ 014
Teplotní rozsah-100 až 450 °C
Materiál jímkynerezová ocel DIN 1.4301
Maximální průměr stonku snímače6,2 mm
Vnější průměr jímky10 mm
Standardní délky jímky
50, 100, 160, 220, 280, 340 a 400 mm
Standardní závityG 1/2"; M 20 x 1,5; M27 x 2; G 3/8"
Určeno pro snímačepro snímače s průměrem pouzdra 6 mm

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.
