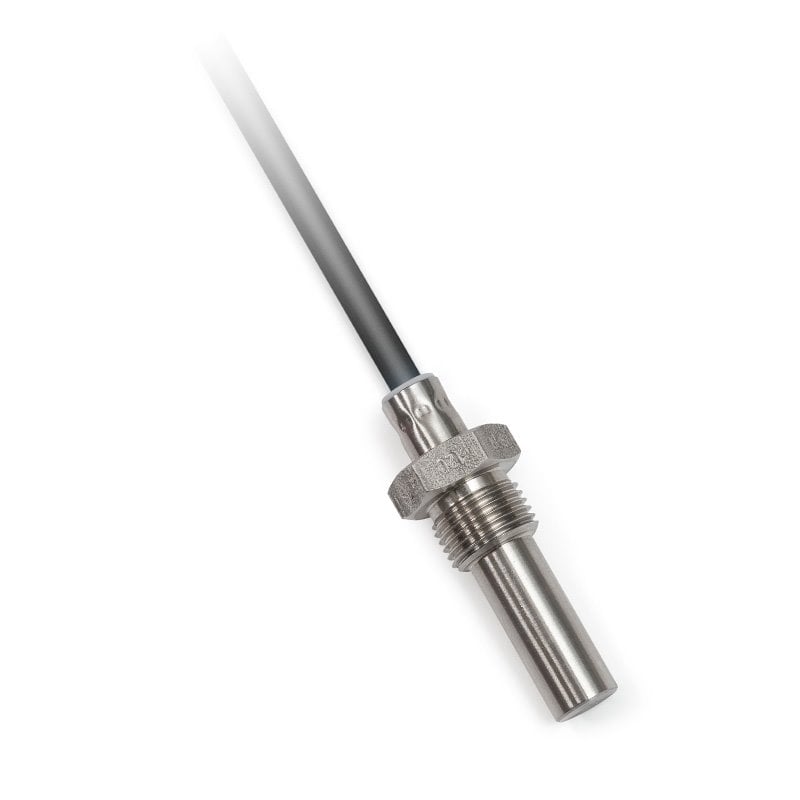

BIMETALOVÉ SPÍNAČE TEPLOTY SE ZÁVITEM A KABELEM TSB 060

BIMETALOVÉ SPÍNAČE TEPLOTY SE ZÁVITEM A KABELEM TSB 060

BIMETALOVÉ SPÍNAČE TEPLOTY SE ZÁVITEM A KABELEM TSB 060

KONFIGURÁTOR

NAKONFIGURUJ A POPTEJ

22830
__KOUPIT__
__NABIDKA__
__JINY DOTAZ__

BBB

--%>

Bimetalové spínače teploty řady TSB 060 jsou konstruovány jako dvoustavové regulátory (regulace ON/ OFF), které porovnávají nastavenou a okamžitou teplotu a zajistí rozpojení kontaktu při dosažení definované teploty. Požadovaná teplota je definovaná dle požadavku zákazníka volbou bimetalové tepelné pojistky a není možné ji změnit.

Bimetalové spínače teploty řady TSB 060 se skládají z nerezového pouzdra, ve kterém je umístěn bimetalový spínač (tepelná pojistka) a přívodním kabelem.

Bimetalové spínače teploty řady TSB 060 jsou určeny pro signalizaci překročeni teploty v různých průmyslových aplikacích, například k ochraně transformátorů, výkonových polovodičových stupňů, motorů a výkonných akumulátorů. Bimetalové spínače teploty řady TSB 060 jsou určeny pro provoz v chemicky neagresivním prostředí.

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.



Technické parametry

Typ spínače TSB 060
Teplotní čidlo Bimetal TMC – C1B
Teplotní rozsah (volba teploty rozpojení) 70 až 180 °C (po 10 °C)*
Tolerance sepnutí ± 5°C
Provedeni kontaktu spínací / rozpínací
Maximální spínané napětí/proud 10.000 cyklů 250 V AC / 2,5 A
3.000 cyklů 250 V AC / 6,3 A
Materiál pouzdra nerezová ocel DIN 1.4301
Průměr pouzdra 10 mm
Standardní délka pouzdra 35 mm včetně závitu
Standardní typ závitu / OK
M14 x 1,25 / OK17
Pracovní rozsah -25 až 180 °C
Stupeň krytí IP 67 dle ČSN EN 60529, v platném znění
Izolační odpor v normálním prostředí min. 20 MΩ
Elektrická pevnost izolace 2 kVAC/1 min.
Zapojeni kontaktu 2vodičově
Přívodní kabel silikon stíněný 2 x 0,34 mm2
Hmotnost dle provedení, min. 0,2 kg

*) po 5 °C na dotaz

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

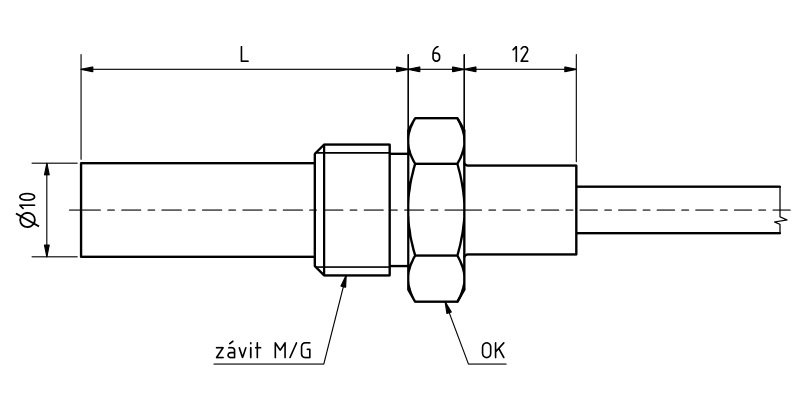

Rozměrový náčrt

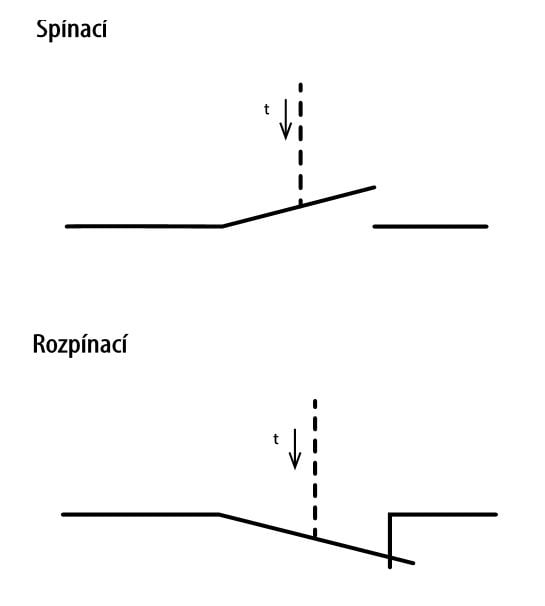

Schéma zapojení

Modifikace

Soubory ke stažení

128.02cz.pdf 128.02cz.pdf

Související produkty

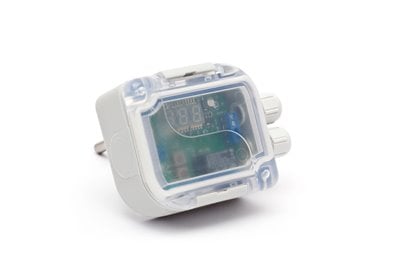

SPÍNAČE TEPLOTY TSDD

Detail Detail

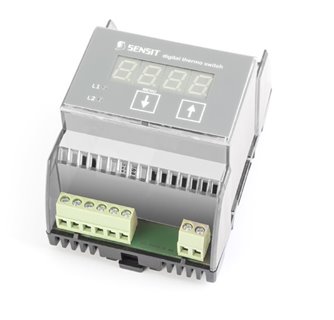

SPÍNAČE TEPLOTY TSZ4H
